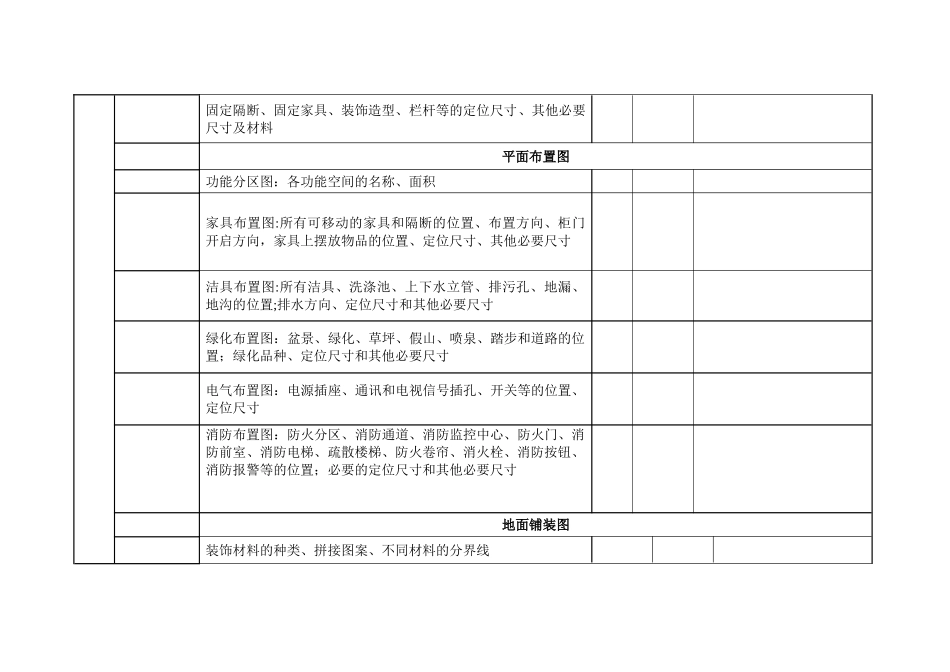

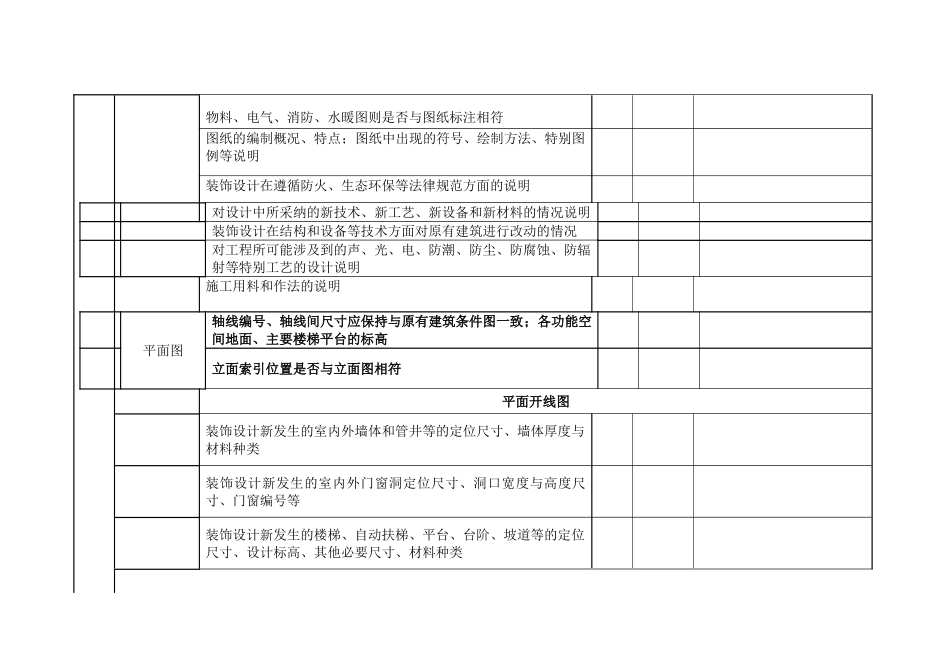

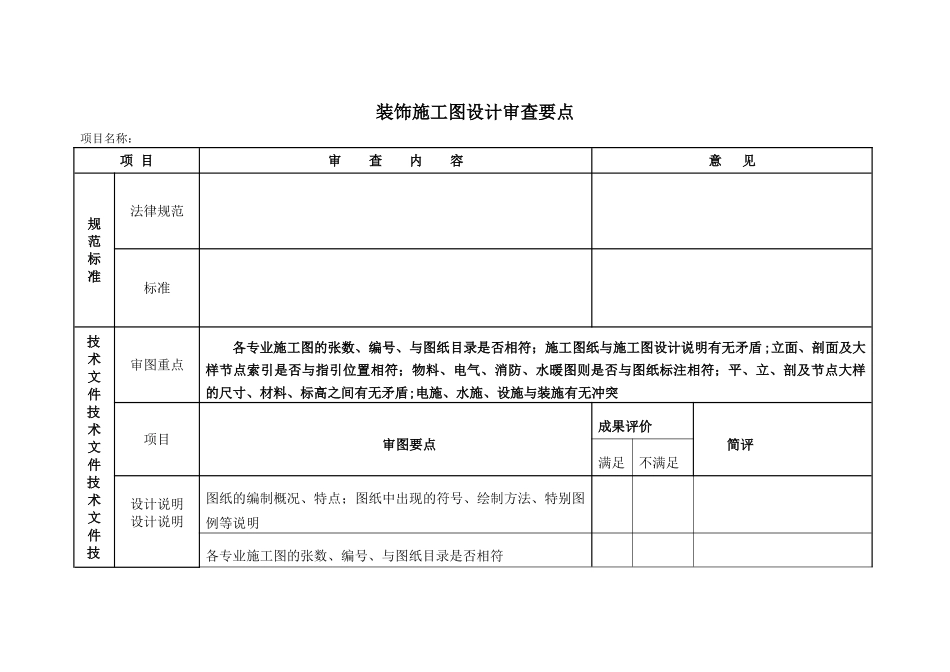

装饰施工图设计审查要点项目名称：项 目审 查 内 容意 见规范标准法律规范标准技术文件技术文件技术文件技审图重点各专业施工图的张数、编号、与图纸目录是否相符；施工图纸与施工图设计说明有无矛盾;立面、剖面及大样节点索引是否与指引位置相符；物料、电气、消防、水暖图则是否与图纸标注相符；平、立、剖及节点大样的尺寸、材料、标高之间有无矛盾;电施、水施、设施与装施有无冲突项目审图要点成果评价 简评满足不满足设计说明设计说明图纸的编制概况、特点；图纸中出现的符号、绘制方法、特别图例等说明各专业施工图的张数、编号、与图纸目录是否相符物料、电气、消防、水暖图则是否与图纸标注相符图纸的编制概况、特点；图纸中出现的符号、绘制方法、特别图例等说明装饰设计在遵循防火、生态环保等法律规范方面的说明对设计中所采纳的新技术、新工艺、新设备和新材料的情况说明装饰设计在结构和设备等技术方面对原有建筑进行改动的情况对工程所可能涉及到的声、光、电、防潮、防尘、防腐蚀、防辐射等特别工艺的设计说明施工用料和作法的说明 平面图轴线编号、轴线间尺寸应保持与原有建筑条件图一致；各功能空间地面、主要楼梯平台的标高立面索引位置是否与立面图相符平面开线图装饰设计新发生的室内外墙体和管井等的定位尺寸、墙体厚度与材料种类装饰设计新发生的室内外门窗洞定位尺寸、洞口宽度与高度尺寸、门窗编号等装饰设计新发生的楼梯、自动扶梯、平台、台阶、坡道等的定位尺寸、设计标高、其他必要尺寸、材料种类固定隔断、固定家具、装饰造型、栏杆等的定位尺寸、其他必要尺寸及材料平面布置图功能分区图：各功能空间的名称、面积家具布置图:所有可移动的家具和隔断的位置、布置方向、柜门开启方向，家具上摆放物品的位置、定位尺寸、其他必要尺寸洁具布置图:所有洁具、洗涤池、上下水立管、排污孔、地漏、地沟的位置;排水方向、定位尺寸和其他必要尺寸绿化布置图：盆景、绿化、草坪、假山、喷泉、踏步和道路的位置；绿化品种、定位尺寸和其他必要尺寸电气布置图：电源插座、通讯和电视信号插孔、开关等的位置、定位尺寸消防布置图：防火分区、消防通道、消防监控中心、防火门、消防前室、消防电梯、疏散楼梯、防火卷帘、消火栓、消防按钮、消防报警等的位置；必要的定位尺寸和其他必要尺寸地面铺装图装饰材料的种类、拼接图案、不同材料的分界线装饰构成的定位尺寸、标准和异形材料的单位尺寸装饰嵌条、台阶和梯段防滑条的定...
