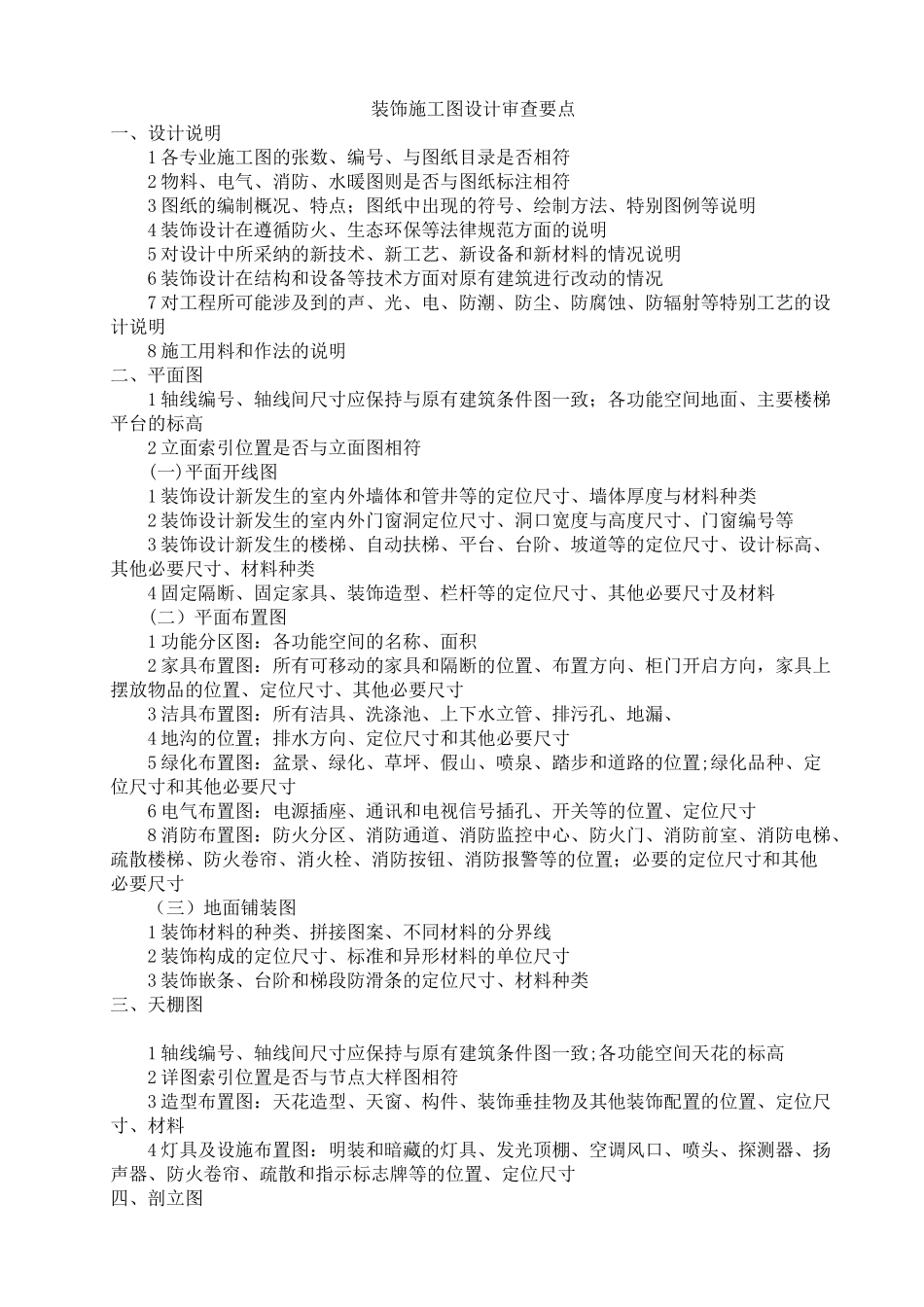

装饰施工图设计审查要点一、设计说明1 各专业施工图的张数、编号、与图纸目录是否相符 2 物料、电气、消防、水暖图则是否与图纸标注相符3 图纸的编制概况、特点；图纸中出现的符号、绘制方法、特别图例等说明4 装饰设计在遵循防火、生态环保等法律规范方面的说明5 对设计中所采纳的新技术、新工艺、新设备和新材料的情况说明6 装饰设计在结构和设备等技术方面对原有建筑进行改动的情况7 对工程所可能涉及到的声、光、电、防潮、防尘、防腐蚀、防辐射等特别工艺的设计说明8 施工用料和作法的说明二、平面图1 轴线编号、轴线间尺寸应保持与原有建筑条件图一致；各功能空间地面、主要楼梯平台的标高2 立面索引位置是否与立面图相符(一)平面开线图 1 装饰设计新发生的室内外墙体和管井等的定位尺寸、墙体厚度与材料种类2 装饰设计新发生的室内外门窗洞定位尺寸、洞口宽度与高度尺寸、门窗编号等3 装饰设计新发生的楼梯、自动扶梯、平台、台阶、坡道等的定位尺寸、设计标高、其他必要尺寸、材料种类4 固定隔断、固定家具、装饰造型、栏杆等的定位尺寸、其他必要尺寸及材料(二）平面布置图1 功能分区图：各功能空间的名称、面积2 家具布置图：所有可移动的家具和隔断的位置、布置方向、柜门开启方向，家具上摆放物品的位置、定位尺寸、其他必要尺寸3 洁具布置图：所有洁具、洗涤池、上下水立管、排污孔、地漏、4 地沟的位置；排水方向、定位尺寸和其他必要尺寸5 绿化布置图：盆景、绿化、草坪、假山、喷泉、踏步和道路的位置;绿化品种、定位尺寸和其他必要尺寸6 电气布置图：电源插座、通讯和电视信号插孔、开关等的位置、定位尺寸8 消防布置图：防火分区、消防通道、消防监控中心、防火门、消防前室、消防电梯、疏散楼梯、防火卷帘、消火栓、消防按钮、消防报警等的位置；必要的定位尺寸和其他必要尺寸（三）地面铺装图1 装饰材料的种类、拼接图案、不同材料的分界线2 装饰构成的定位尺寸、标准和异形材料的单位尺寸3 装饰嵌条、台阶和梯段防滑条的定位尺寸、材料种类三、天棚图 1 轴线编号、轴线间尺寸应保持与原有建筑条件图一致;各功能空间天花的标高2 详图索引位置是否与节点大样图相符3 造型布置图：天花造型、天窗、构件、装饰垂挂物及其他装饰配置的位置、定位尺寸、材料4 灯具及设施布置图：明装和暗藏的灯具、发光顶棚、空调风口、喷头、探测器、扬声器、防火卷帘、疏散和指示标志牌等的位置、定位尺寸四、剖立...
