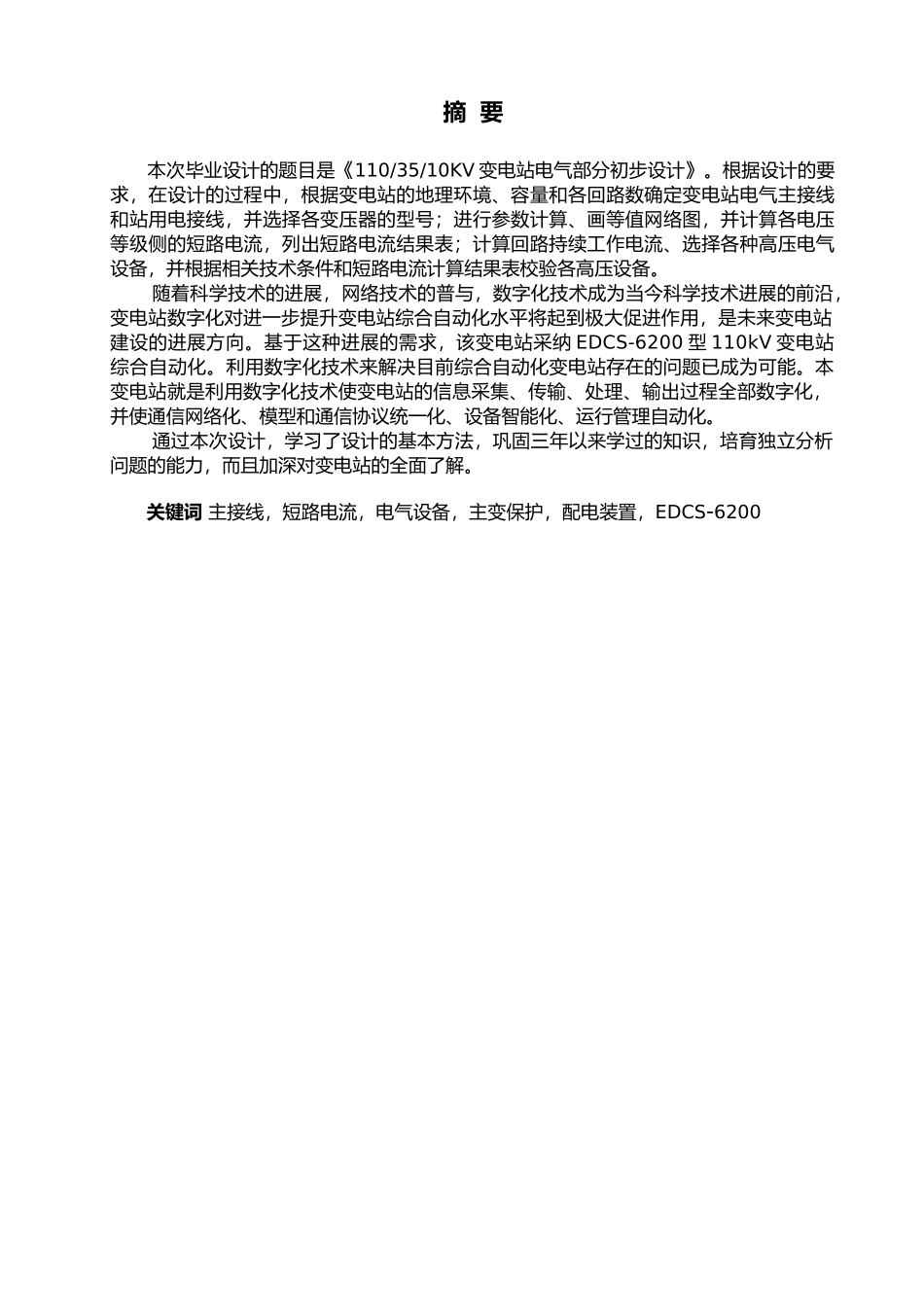

摘 要本次毕业设计的题目是《110/35/10KV 变电站电气部分初步设计》。根据设计的要求，在设计的过程中，根据变电站的地理环境、容量和各回路数确定变电站电气主接线和站用电接线，并选择各变压器的型号；进行参数计算、画等值网络图，并计算各电压等级侧的短路电流，列出短路电流结果表；计算回路持续工作电流、选择各种高压电气设备，并根据相关技术条件和短路电流计算结果表校验各高压设备。随着科学技术的进展，网络技术的普与，数字化技术成为当今科学技术进展的前沿，变电站数字化对进一步提升变电站综合自动化水平将起到极大促进作用，是未来变电站建设的进展方向。基于这种进展的需求，该变电站采纳 EDCS-6200 型 110kV 变电站综合自动化。利用数字化技术来解决目前综合自动化变电站存在的问题已成为可能。本变电站就是利用数字化技术使变电站的信息采集、传输、处理、输出过程全部数字化，并使通信网络化、模型和通信协议统一化、设备智能化、运行管理自动化。 通过本次设计，学习了设计的基本方法，巩固三年以来学过的知识，培育独立分析问题的能力，而且加深对变电站的全面了解。 关键词 主接线，短路电流，电气设备，主变保护，配电装置，EDCS-6200AbstractThis graduation project topic is: "110/35/10KV Transformer substation Electricity Part Preliminary design".According to the design request, in the design process, according to the transformer substation geographical environment, the capacity and various return routes number determined the transformer substation electricity host wiring and the station use electricity the wiring, and chooses various transformers the model; Carries on the parameter computation, the picture equivalent network chart, and calculates various voltages rank side the short-circuit current, lists the short-circuit current result table; Calculates the return route continually operating current, chooses each kind of high pressure electrical equipment, and verifies various high pressure unit according to the correlation engineering factor and the short-circuit current computed result table.Along with...
