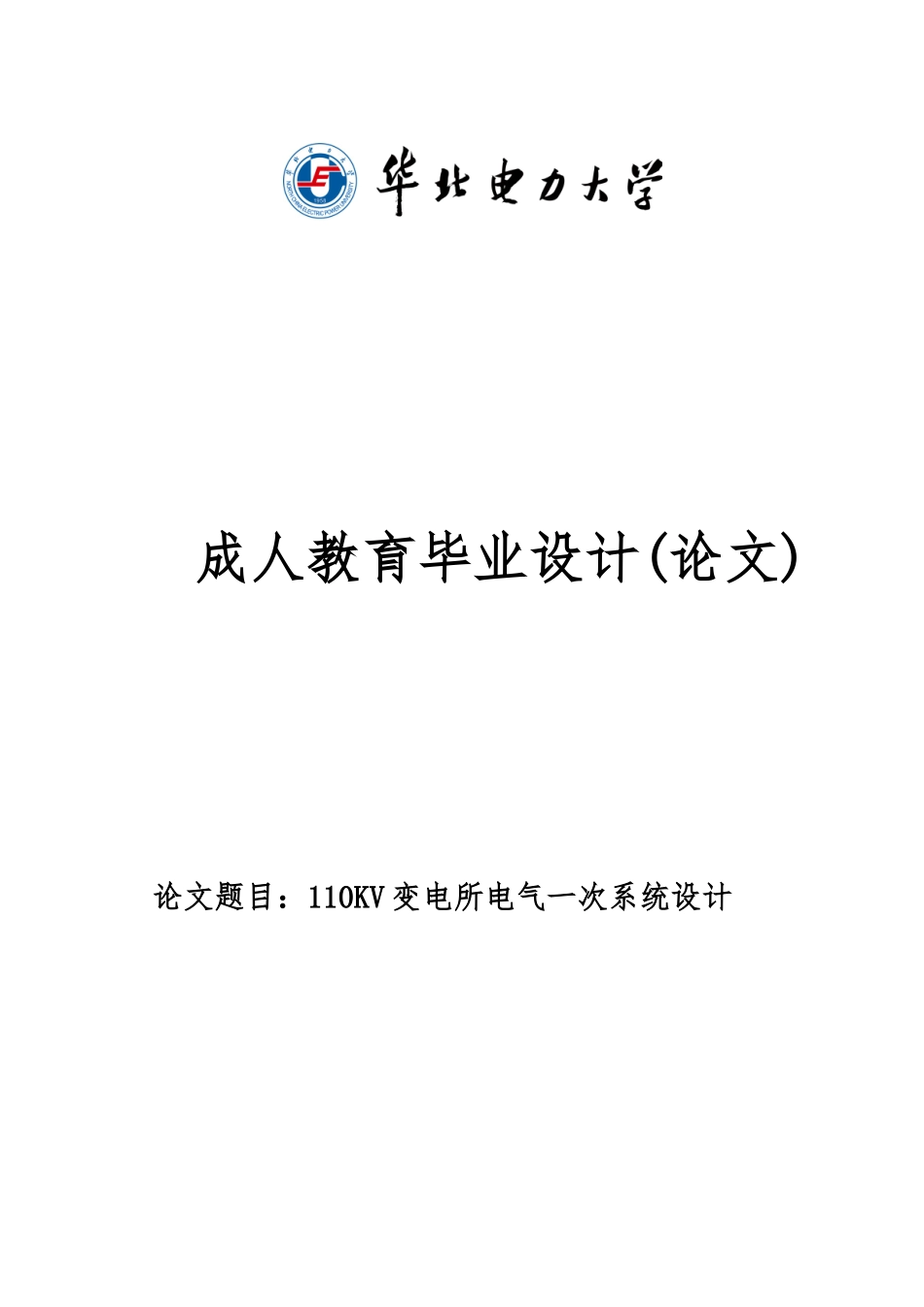

成人教育毕业设计(论文)论文题目：110KV 变电所电气一次系统设计目 录第一章电气主接线设计 4第二章主变压器的确定 10第三章主接线方案的确定 12第四章短路电流计算 15第五章设备的选择与校验 21第一节设备选择的原则和规定 21第二节导线的选择和检验 22第三节断路器的选择和校验 27第四节隔离开关的选择和校验 29第五节互感器的选择与校验 31第六节避雷器的选择与校验 33第六章屋外配电装置设计 35第一节配电装置的设计要求 35第二节配电装置的选型、布置 36第七章防雷与接地系统设计 38第一节防雷系统 38第二节变电所接地装置 40第八章变电所总体布置 41摘 要此说明计算书为 110KV 变电站电气一次初步设计。其容包括设计原始资料，主变的选择，电气主接线的选择，短路电流的计算，电气设备的选择，配电装置的结构型式，站用电源的选择，防雷保护，接地装置的说明，无功补偿。在编写过程中，受到校领导与各任课老师的大力支持，在此衷心的表示感。由于水平有限错误难免有不妥之处，诚恳各老师提出宝贵的意见和批判指正，以便提高和改进。关键词：变电站；负荷；主变；主接线、短路电流第一章 电气主接线设计 变电所电气主接线是电力系统接线组成的一个重要部分。主接线的确定，对电力系统的安全、灵活、稳定、经济运行以与变电所电气设备的选择、配电装置的布置等将会产生直接的影响。一、主接线的设计原则： 在进行主接线方式设计时，应考虑以下几点：1）变电所在系统中的地位和作用。2）近期和远期的进展规模。3）负荷的重要性分级和出线回数多少对主接线的影响。4）主变压器台数对主接线的影响。5）备用容量的有无和大小对主接线的影响。二、主接线的设计要求： 1、可靠性：① 断路器检修时,能否不影响供电。② 线路、断路器、母线故障和检修时，停运线路的回数和时间的长短，以与能否保证对重要用户的供电。③ 变电所全部停电的可能性。④ 满足对用户的供电可靠性指标的要求。 2、灵活性：① 调度要求。可以灵活的投入和切除变压器、线路、调配电源和负荷，能够满足系统在事故运行方式下、检修方式以与特别运行方式下的调度要求。② 检修要求。可以方便的停运断路器、母线与其继电保护设备进行安全检修，且不影响对与户的供电。③ 扩建要求。应留有进展余地，便于扩建。3、经济性：① 投资省； ② 占地面积小； ③ 电能损失小。三、拟定主接线方案 主接线的基本形式，概括地可分为两大类：① 有汇...
