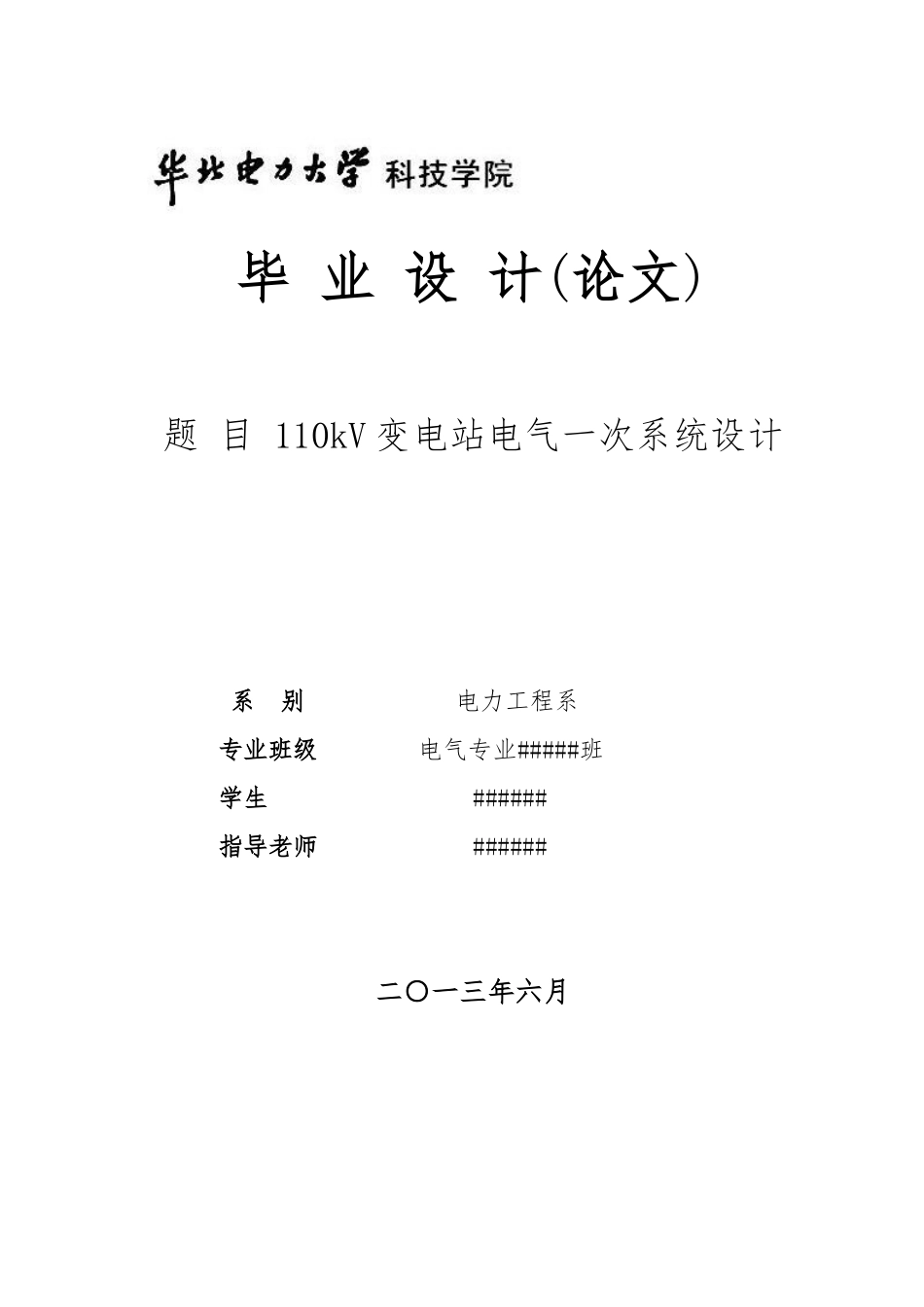

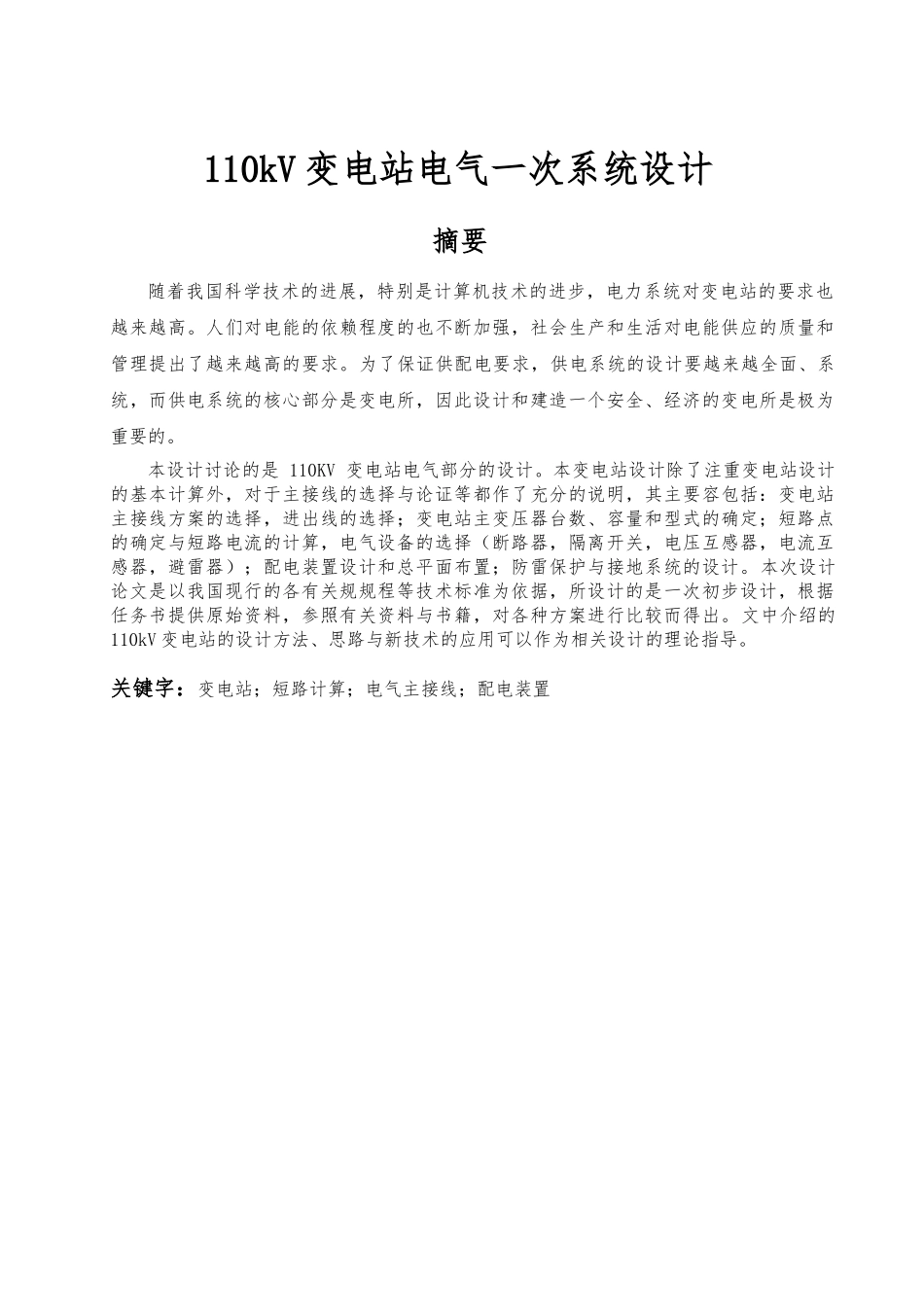

毕 业 设 计(论文)题 目 110kV 变电站电气一次系统设计系 别电力工程系专业班级 电气专业#####班学生 ######指导老师 ######二○一三年六月110kV 变电站电气一次系统设计摘要随着我国科学技术的进展，特别是计算机技术的进步，电力系统对变电站的要求也越来越高。人们对电能的依赖程度的也不断加强，社会生产和生活对电能供应的质量和管理提出了越来越高的要求。为了保证供配电要求，供电系统的设计要越来越全面、系统，而供电系统的核心部分是变电所，因此设计和建造一个安全、经济的变电所是极为重要的。本设计讨论的是 110KV 变电站电气部分的设计。本变电站设计除了注重变电站设计的基本计算外，对于主接线的选择与论证等都作了充分的说明，其主要容包括：变电站主接线方案的选择，进出线的选择；变电站主变压器台数、容量和型式的确定；短路点的确定与短路电流的计算，电气设备的选择（断路器，隔离开关，电压互感器，电流互感器，避雷器）；配电装置设计和总平面布置；防雷保护与接地系统的设计。本次设计论文是以我国现行的各有关规规程等技术标准为依据，所设计的是一次初步设计，根据任务书提供原始资料，参照有关资料与书籍，对各种方案进行比较而得出。文中介绍的110kV 变电站的设计方法、思路与新技术的应用可以作为相关设计的理论指导。关键字：变电站；短路计算；电气主接线；配电装置 A DESIGN OF ELETRIC SYSTEMFOR 110kV TERMINAL TRANSFORMER SUBSTATIONAbstractWith the development of science and technology in China, particularly computing technology has advanced,social production and is it put forward high request more and more to quality and management that electric energy supply to live.In order to guarantee the power supply requirements,the design of the power supply system should become more and more completely and systematic. Because the power supply system ， s hard core is a transformer substation, designing and constructing a security and economical transformer substation is great importance.The design is refer to the part of 110kV electrical substation de sign. Besides paying attention to basic calculation of design for...
