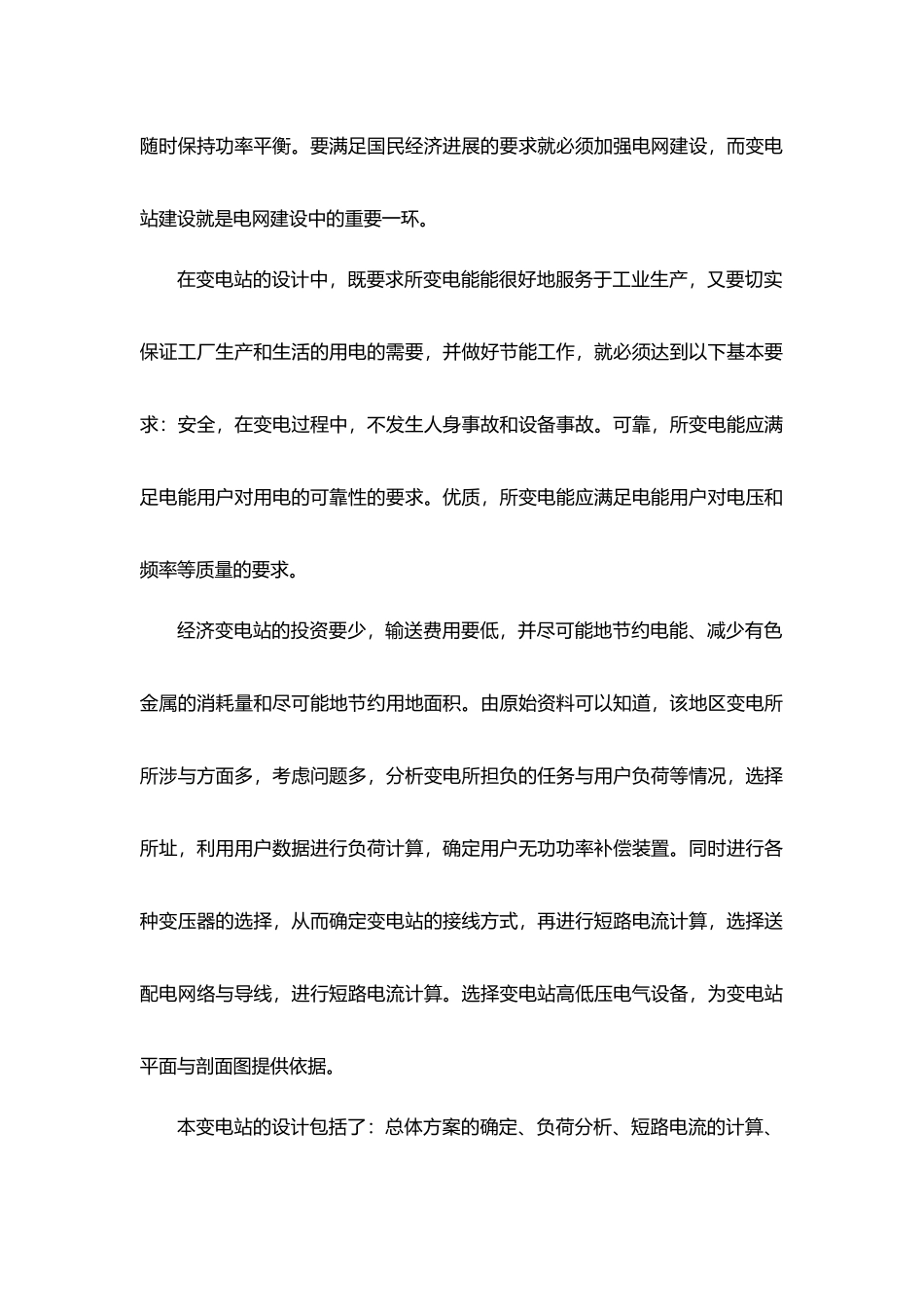

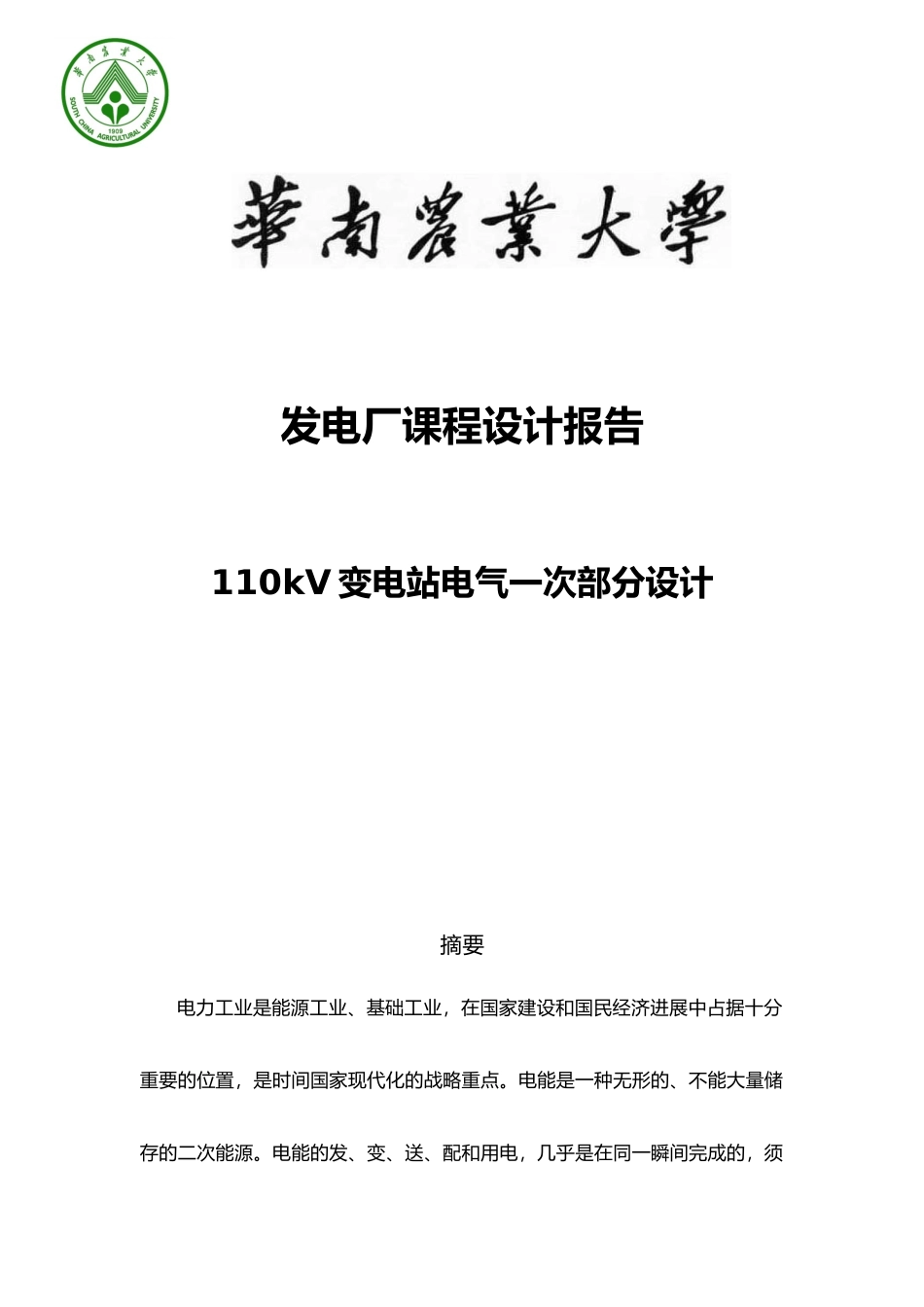

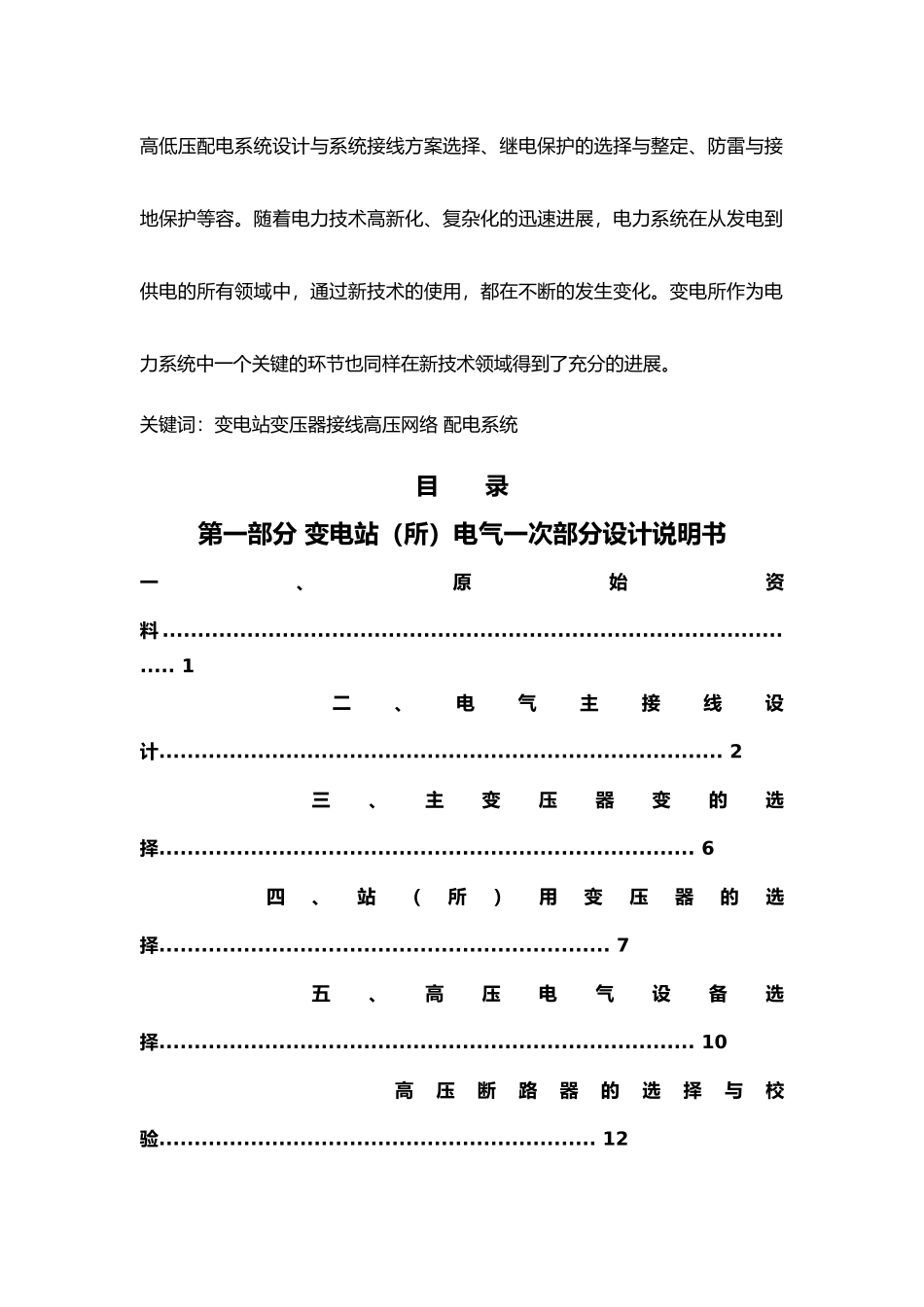

发电厂课程设计报告110kV 变电站电气一次部分设计摘要电力工业是能源工业、基础工业,在国家建设和国民经济进展中占据十分重要的位置,是时间国家现代化的战略重点。电能是一种无形的、不能大量储存的二次能源。电能的发、变、送、配和用电,几乎是在同一瞬间完成的,须随时保持功率平衡。要满足国民经济进展的要求就必须加强电网建设,而变电站建设就是电网建设中的重要一环。在变电站的设计中,既要求所变电能能很好地服务于工业生产,又要切实保证工厂生产和生活的用电的需要,并做好节能工作,就必须达到以下基本要求:安全,在变电过程中,不发生人身事故和设备事故。可靠,所变电能应满足电能用户对用电的可靠性的要求。优质,所变电能应满足电能用户对电压和频率等质量的要求。经济变电站的投资要少,输送费用要低,并尽可能地节约电能、减少有色金属的消耗量和尽可能地节约用地面积。由原始资料可以知道,该地区变电所所涉与方面多,考虑问题多,分析变电所担负的任务与用户负荷等情况,选择所址,利用用户数据进行负荷计算,确定用户无功功率补偿装置。同时进行各种变压器的选择,从而确定变电站的接线方式,再进行短路电流计算,选择送配电网络与导线,进行短路电流计算。选择变电站高低压电气设备,为变电站平面与剖面图提供依据。本变电站的设计包括了:总体方案的确定、负荷分析、短路电流的计算、高低压配电系统设计与系统接线方案选择、继电保护的选择与整定、防雷与接地保护等容。随着电力技术高新化、复杂化的迅速进展,电力系统在从发电到供电的所有领域中,通过新技术的使用,都在不断的发生变化。变电所作为电力系统中一个关键的环节也同样在新技术领域得到了充分的进展。关键词:变电站变压器接线高压网络 配电系统目 录第一部分 变电站(所)电气一次部分设计说明书一、原始资料 ............................................................................................. 1 二、电气主接线设计................................................................................ 2 三、主变压器变的选择............................................................................ 6 四、站(所)用变压器的选择................................................................ 7 五、高压电气设备选择............................................................................ 10 高...
