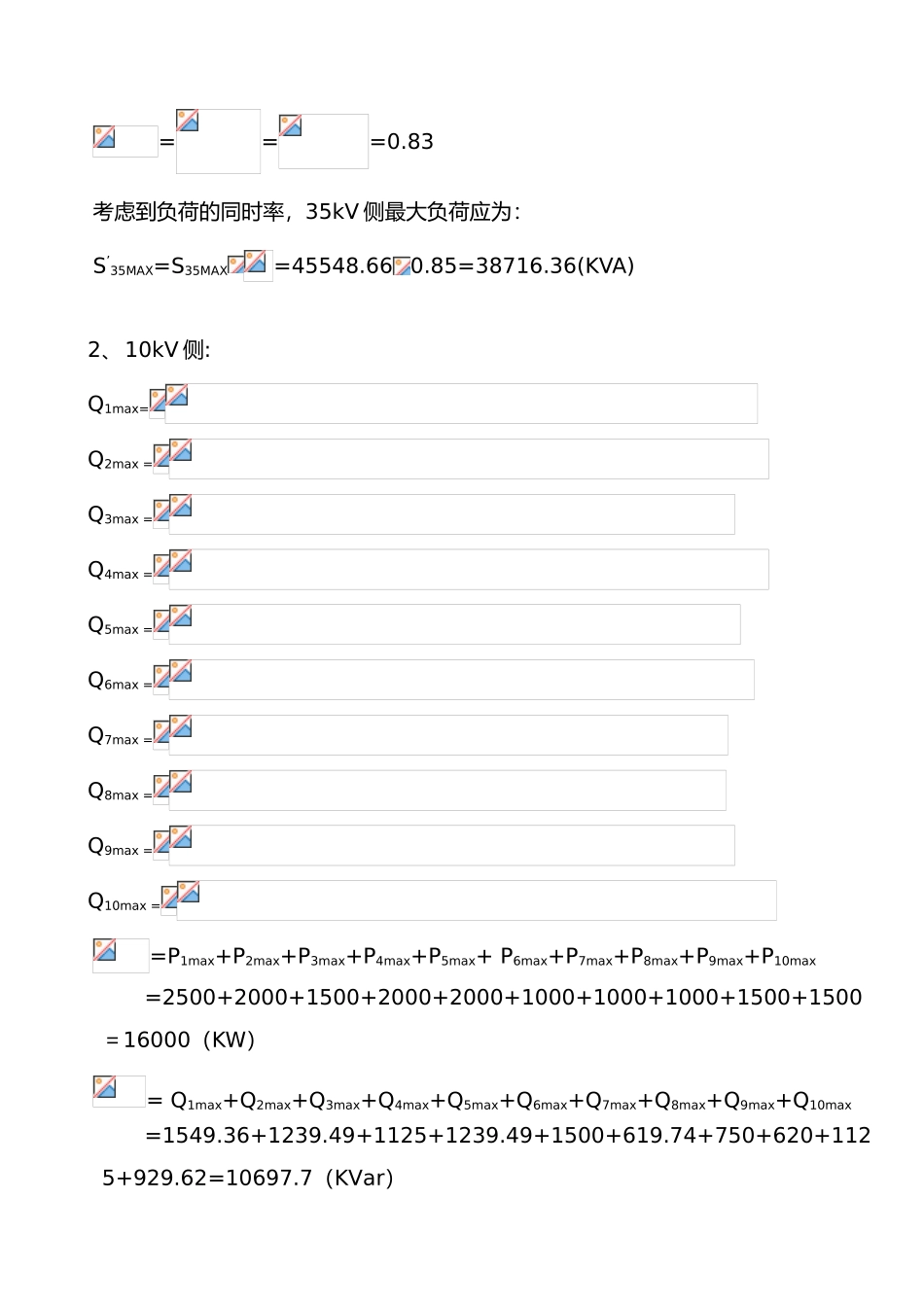

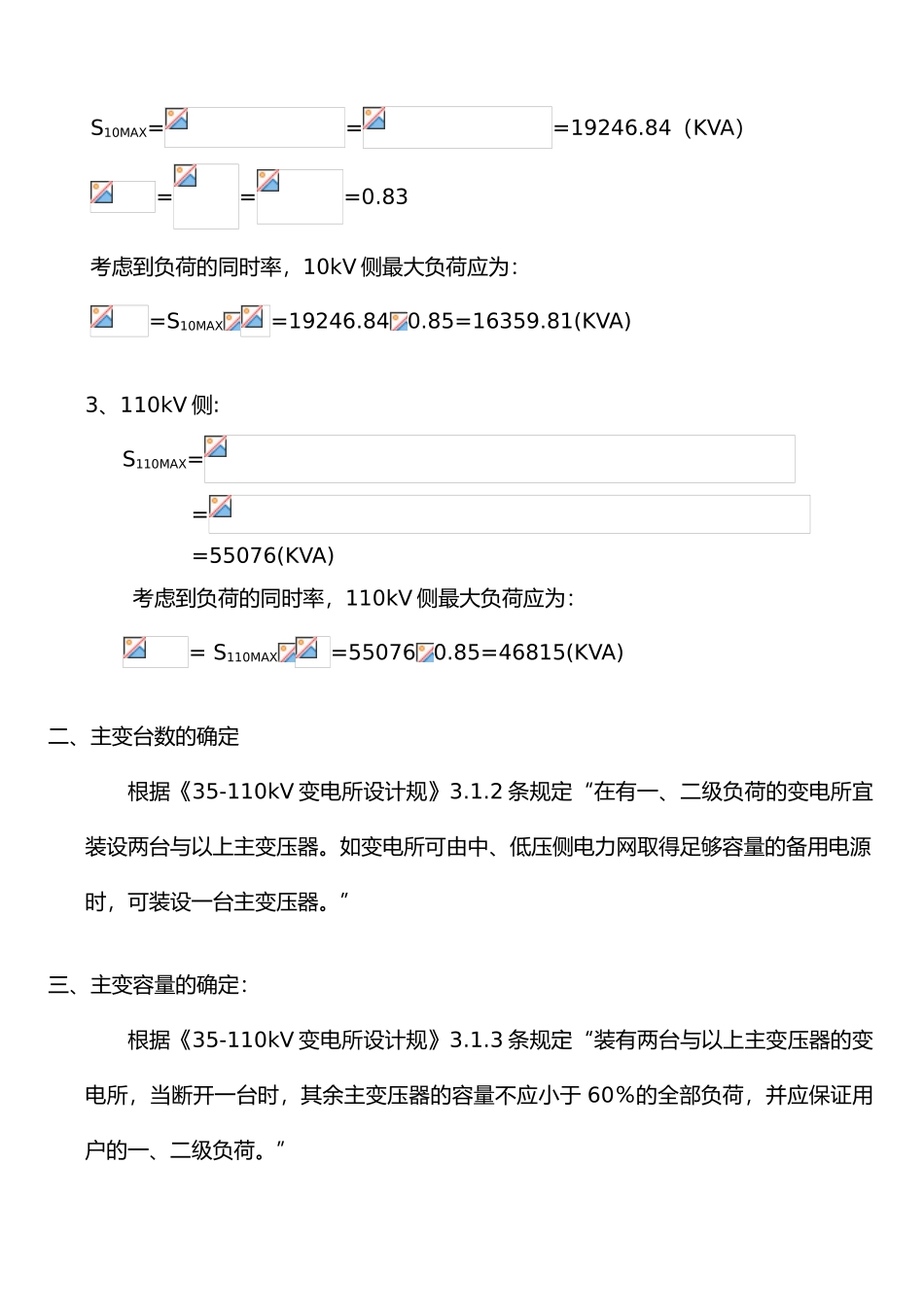

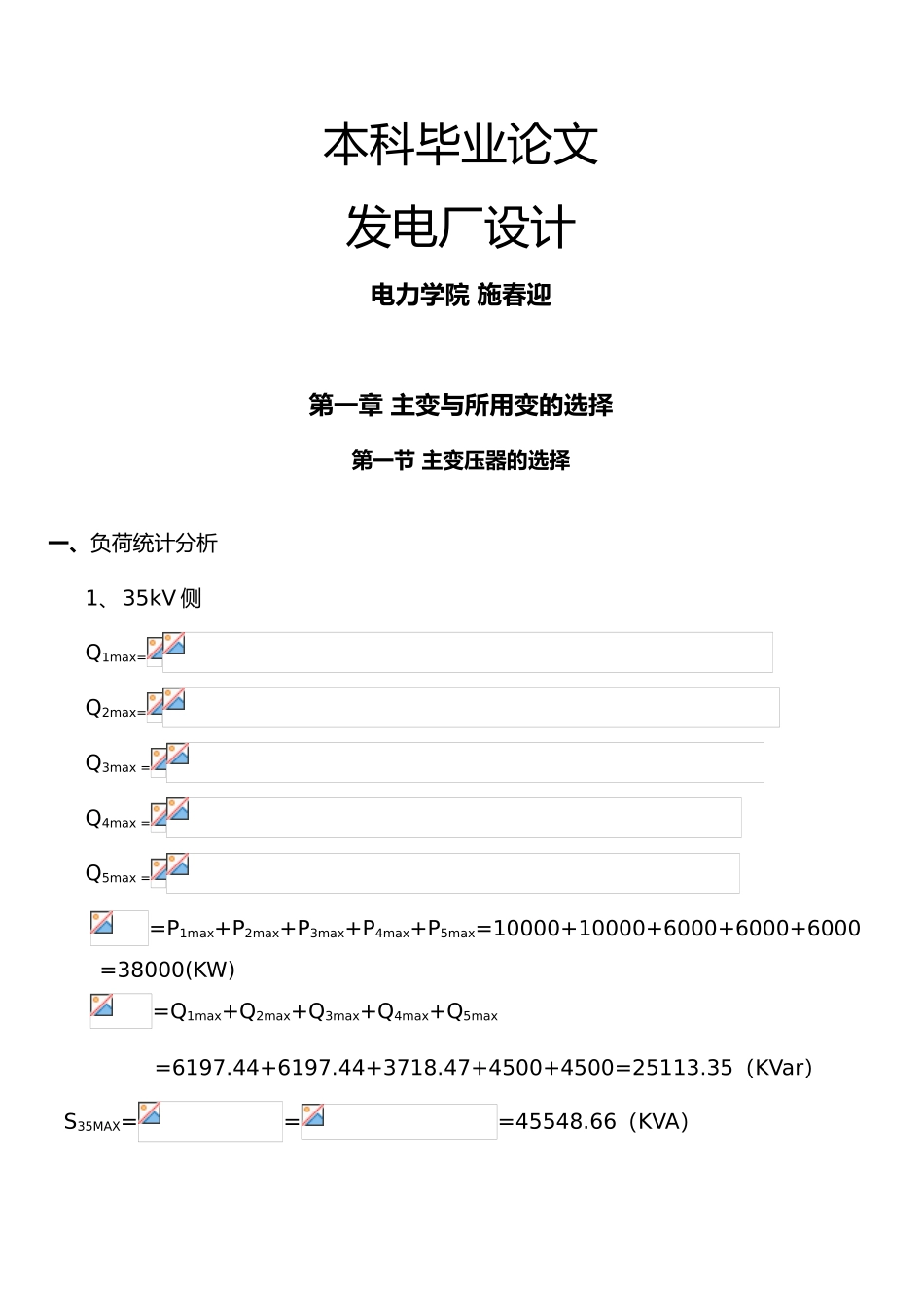

本科毕业论文 发电厂设计 电力学院 施春迎第一章 主变与所用变的选择第一节 主变压器的选择一、负荷统计分析1、35kV 侧Q1max=Q2max=Q3max =Q4max =Q5max ==P1max+P2max+P3max+P4max+P5max=10000+10000+6000+6000+6000=38000(KW)=Q1max+Q2max+Q3max+Q4max+Q5max=6197.44+6197.44+3718.47+4500+4500=25113.35（KVar）S35MAX===45548.66（KVA）===0.83考虑到负荷的同时率，35kV 侧最大负荷应为：S’35MAX=S35MAX=45548.660.85=38716.36(KVA)2、10kV 侧:Q1max=Q2max =Q3max =Q4max =Q5max =Q6max =Q7max =Q8max =Q9max =Q10max ==P1max+P2max+P3max+P4max+P5max+ P6max+P7max+P8max+P9max+P10max=2500+2000+1500+2000+2000+1000+1000+1000+1500+1500＝16000（KW）= Q1max+Q2max+Q3max+Q4max+Q5max+Q6max+Q7max+Q8max+Q9max+Q10max=1549.36+1239.49+1125+1239.49+1500+619.74+750+620+1125+929.62=10697.7（KVar）S10MAX===19246.84（KVA）===0.83考虑到负荷的同时率，10kV 侧最大负荷应为：=S10MAX=19246.840.85=16359.81(KVA)3、110kV 侧:S110MAX===55076(KVA)考虑到负荷的同时率，110kV 侧最大负荷应为：= S110MAX=550760.85=46815(KVA)二、主变台数的确定根据《35-110kV 变电所设计规》3.1.2 条规定“在有一、二级负荷的变电所宜装设两台与以上主变压器。如变电所可由中、低压侧电力网取得足够容量的备用电源时，可装设一台主变压器。”三、主变容量的确定： 根据《35-110kV 变电所设计规》3.1.3 条规定“装有两台与以上主变压器的变电所，当断开一台时，其余主变压器的容量不应小于 60％的全部负荷，并应保证用户的一、二级负荷。”故本设计满足两个条件：1、两台总容量∑S≧2、S≧（60－75）％本变电所按建成后 5 年进行规划，估计负荷年增长率为 5%，因此：∑S＝（1+m）t=46815 （1+0.05）5=59749(KVA)式中 t 为规划年限，m 为增长率 S=60%∑S＝0.659749=35849.4(KVA)查产品目录，选择两台变压器容量一样，每台容量为 40000KVA。四、主变型式1、优先考虑选三相变压器依设计原则，只要不受运输条件限制，应优先考虑三相变压器。该变电所主变压器为 110kV 降压变，单台容量不大（40000KVA），不会受到运输条件限制，故选用三相变压器。2、具有三个电压等级/＝38716.36/46815＝0.83＞0.15/＝16359.81/46815＝0.35＞0.15根据《35-110kV 变电所设计规》3.1.4 条规定“具有三种电压的变电所，如通过主变...
