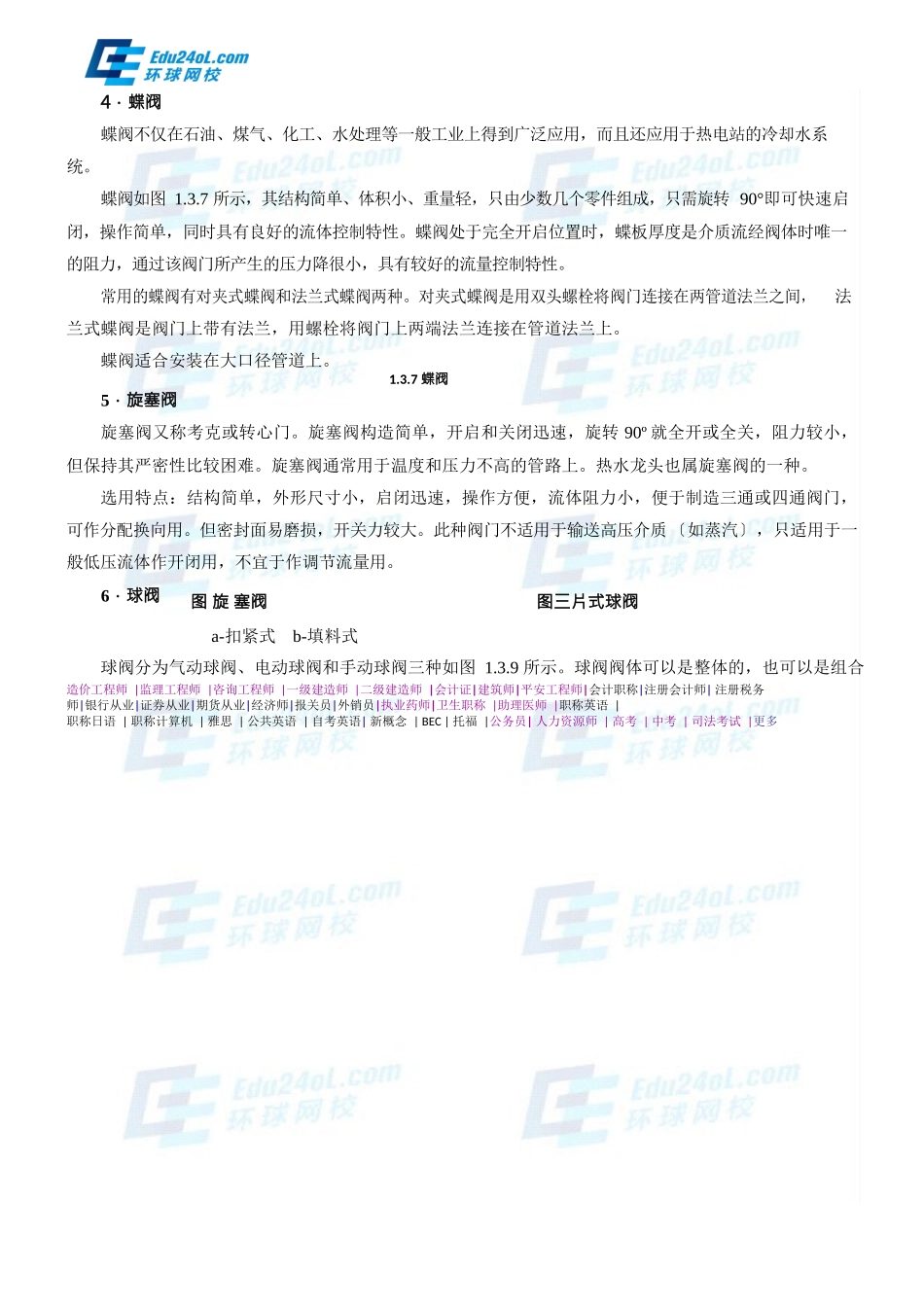

4．蝶阀蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。蝶阀如图 1.3.7 所示，其结构简单、体积小、重量轻，只由少数几个零件组成，只需旋转 90°即可快速启闭，操作简单，同时具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，通过该阀门所产生的压力降很小，具有较好的流量控制特性。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间， 法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。蝶阀适合安装在大口径管道上。1.3.7 蝶阀5．旋塞阀旋塞阀又称考克或转心门。旋塞阀构造简单，开启和关闭迅速，旋转 90º 就全开或全关，阻力较小，但保持其严密性比较困难。旋塞阀通常用于温度和压力不高的管路上。热水龙头也属旋塞阀的一种。选用特点：结构简单，外形尺寸小，启闭迅速，操作方便，流体阻力小，便于制造三通或四通阀门， 可作分配换向用。但密封面易磨损，开关力较大。此种阀门不适用于输送高压介质 〔如蒸汽〕，只适用于一般低压流体作开闭用，不宜于作调节流量用。6．球阀图 旋 塞阀图三片式球阀a-扣紧式b-填料式球阀分为气动球阀、电动球阀和手动球阀三种如图 1.3.9 所示。球阀阀体可以是整体的，也可以是组合造价工程师 |监理工程师 |咨询工程师 |一级建造师 |二级建造师 |会计证|建筑师|平安工程师|会计职称|注册会计师| 注册税务师|银行从业|证券从业|期货从业|经济师|报关员|外销员|执业药师|卫生职称 |助理医师 |职称英语 |职称日语 | 职称计算机 | 雅思 | 公共英语 | 自考英语| 新概念 | BEC | 托福 |公务员| 人力资源师 | 高考 | 中考 | 司法考试 |更多式的。它是近十几年来开展最快的阀门品种之一。球阀是由旋塞阀演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转 90°实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向，设计成 V 形开口的球阀还具有良好的流量调节功能。球阀具有结构紧凑、密封性能好、结构简单、体积较小、重量轻、材料耗用少、安装尺寸小、驱动力矩小、操作简便、易实现快速启闭和维修方便等特点。选用特点：适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，且特别适用于含纤维、微小固体颗料等介...
