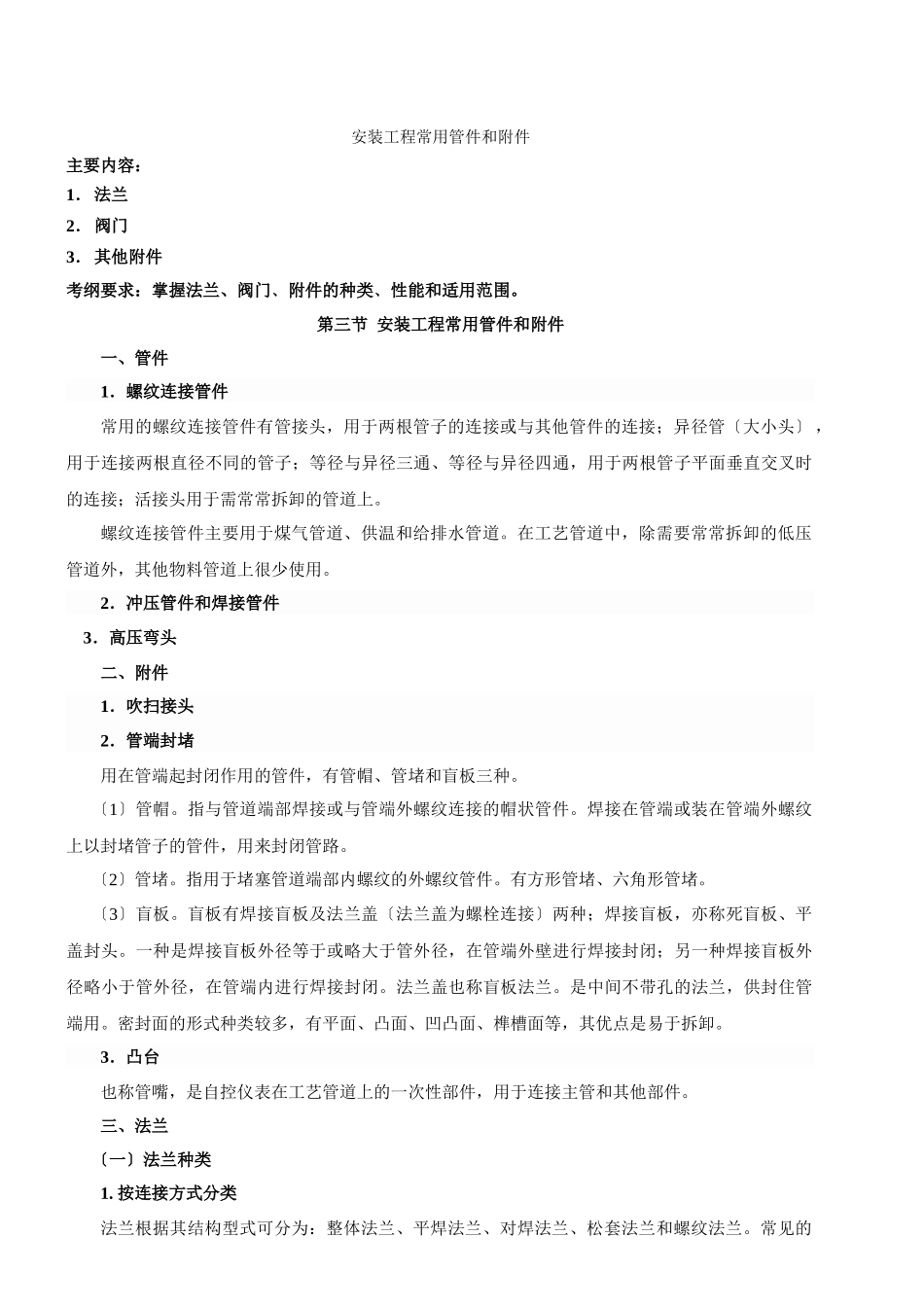

2024造价-技术与计量-精讲班-第10讲第一章安装工程材料(九)(2024年新版)

安装工程常用管件和附件主要内容：1．法兰2．阀门3．其他附件考纲要求：掌握法兰、阀门﹑附件的种类﹑性能和适用范围。第三节 安装工程常用管件和附件一、管件1．螺纹连接管件常用的螺纹连接管件有管接头，用于两根管子的连接或与其他管件的连接；异径管〔大小头〕 ，用于连接两根直径不同的管子；等径与异径三通、等径与异径四通，用于两根管子平面垂直交叉时的连接；活接头用于需常常拆卸的管道上。螺纹连接管件主要用于煤气管道、供温和给排水管道。在工艺管道中，除需要常常拆卸的低压管道外，其他物料管道上很少使用。2．冲压管件和焊接管件3．高压弯头二、附件1．吹扫接头2．管端封堵用在管端起封闭作用的管件，有管帽、管堵和盲板三种。〔1〕管帽。指与管道端部焊接或与管端外螺纹连接的帽状管件。焊接在管端或装在管端外螺纹上以封堵管子的管件，用来封闭管路。〔2〕管堵。指用于堵塞管道端部内螺纹的外螺纹管件。有方形管堵、六角形管堵。〔3〕盲板。盲板有焊接盲板及法兰盖〔法兰盖为螺栓连接〕两种；焊接盲板，亦称死盲板、平盖封头。一种是焊接盲板外径等于或略大于管外径，在管端外壁进行焊接封闭；另一种焊接盲板外径略小于管外径，在管端内进行焊接封闭。法兰盖也称盲板法兰。是中间不带孔的法兰，供封住管端用。密封面的形式种类较多，有平面、凸面、凹凸面、榫槽面等，其优点是易于拆卸。3．凸台也称管嘴，是自控仪表在工艺管道上的一次性部件，用于连接主管和其他部件。三、法兰〔一〕法兰种类1. 按连接方式分类法兰根据其结构型式可分为：整体法兰、平焊法兰、对焊法兰、松套法兰和螺纹法兰。常见的几种法兰如图 1.3.2 所示：图 1.3.2 法兰的几种形式a、b-平焊法兰 c-对焊法兰 d-铸钢法兰 e-螺纹法兰 f-翻边活动法兰〔1〕整体法兰〔2〕平焊法兰平焊法兰又称搭焊法兰。其优点在于焊接装配时较易对中，且价格廉价，因而得到了广泛的应用。平焊法兰只适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。〔3〕对焊法兰对焊法兰又称为高颈法兰。它与其他法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。对焊法兰主要用于工况比较苛刻的场合，如管道热膨胀或其他载荷而使法兰处受的应力较大，或应力变化反复的场合；压力、温度大幅度波动的管道和高温、高压及零下低温的管道。〔4〕松套法兰松套...
