2024造价-技术与计量-精讲班-第13讲第一章安装工程材料(十二)(2024年新版)

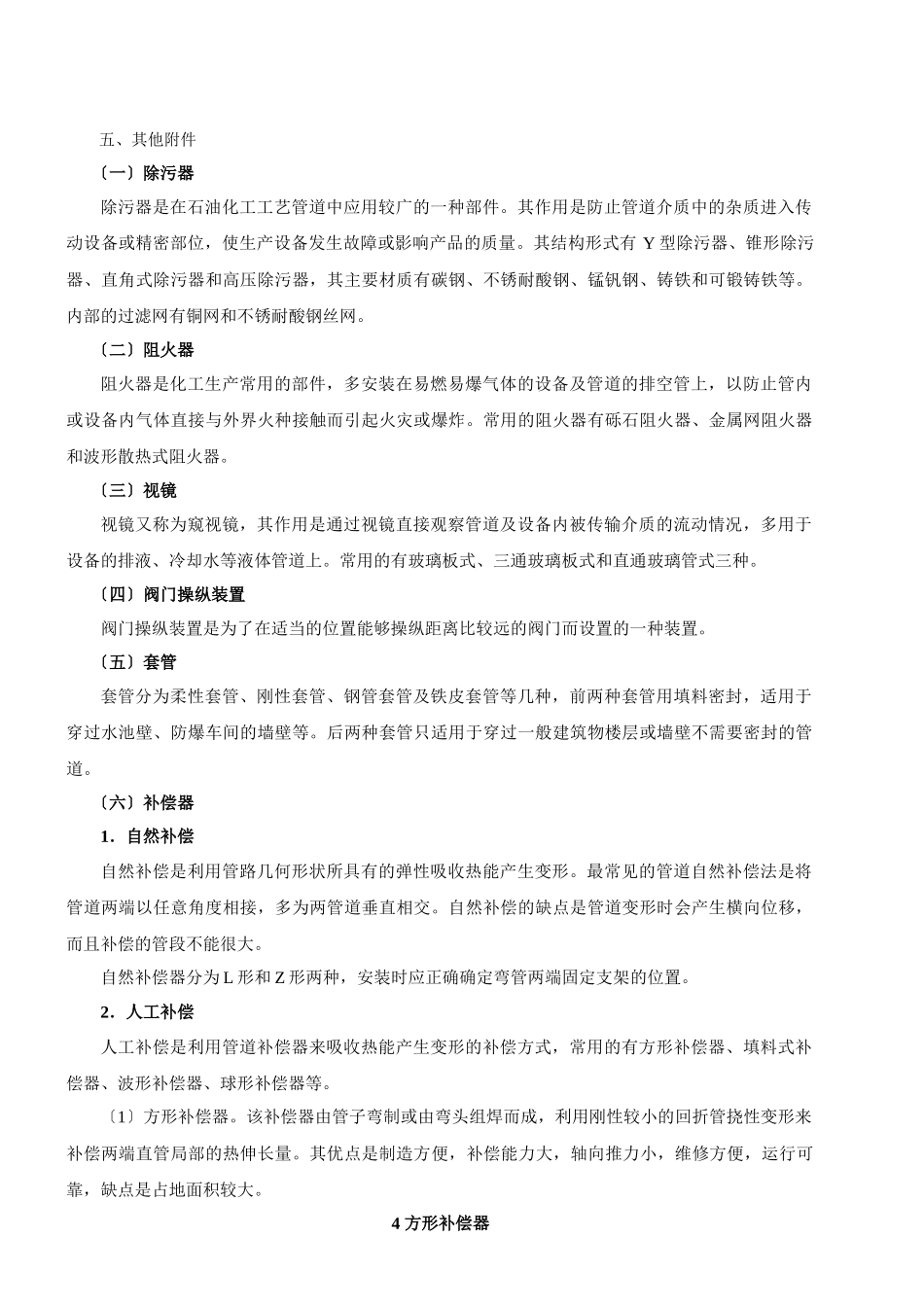

2024造价-技术与计量-精讲班-第13讲第一章安装工程材料(十二)(2024年新版)_第1页
1/2

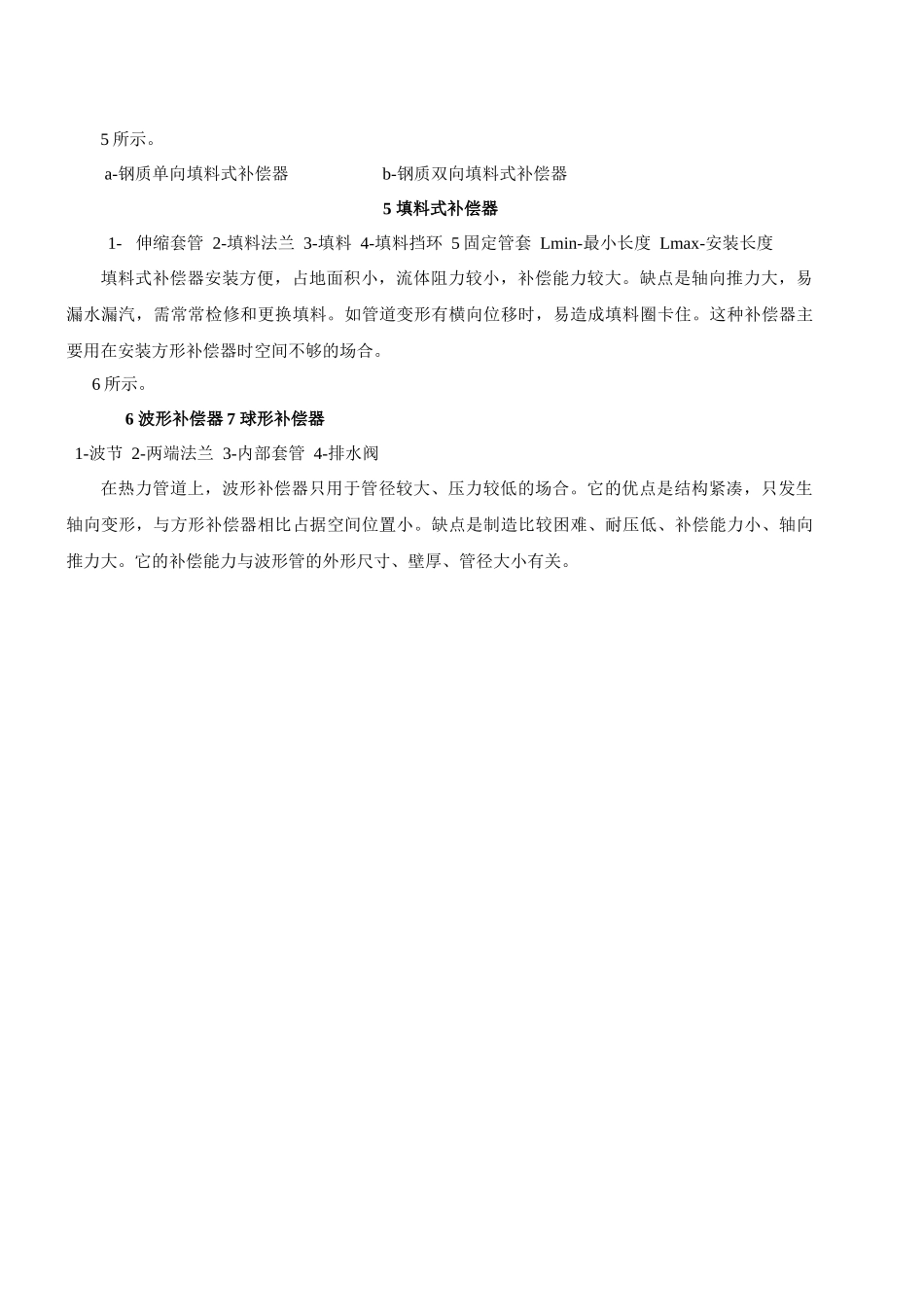

2024造价-技术与计量-精讲班-第13讲第一章安装工程材料(十二)(2024年新版)_第2页
2/2
五、其他附件〔一〕除污器除污器是在石油化工工艺管道中应用较广的一种部件。其作用是防止管道介质中的杂质进入传动设备或精密部位,使生产设备发生故障或影响产品的质量。其结构形式有 Y 型除污器、锥形除污器、直角式除污器和高压除污器,其主要材质有碳钢、不锈耐酸钢、锰钒钢、铸铁和可锻铸铁等。内部的过滤网有铜网和不锈耐酸钢丝网。〔二〕阻火器阻火器是化工生产常用的部件,多安装在易燃易爆气体的设备及管道的排空管上,以防止管内或设备内气体直接与外界火种接触而引起火灾或爆炸。常用的阻火器有砾石阻火器、金属网阻火器和波形散热式阻火器。〔三〕视镜视镜又称为窥视镜,其作用是通过视镜直接观察管道及设备内被传输介质的流动情况,多用于设备的排液、冷却水等液体管道上。常用的有玻璃板式、三通玻璃板式和直通玻璃管式三种。〔四〕阀门操纵装置阀门操纵装置是为了在适当的位置能够操纵距离比较远的阀门而设置的一种装置。〔五〕套管套管分为柔性套管、刚性套管、钢管套管及铁皮套管等几种,前两种套管用填料密封,适用于穿过水池壁、防爆车间的墙壁等。后两种套管只适用于穿过一般建筑物楼层或墙壁不需要密封的管道。〔六〕补偿器1.自然补偿自然补偿是利用管路几何形状所具有的弹性吸收热能产生变形。最常见的管道自然补偿法是将管道两端以任意角度相接,多为两管道垂直相交。自然补偿的缺点是管道变形时会产生横向位移,而且补偿的管段不能很大。自然补偿器分为 L 形和 Z 形两种,安装时应正确确定弯管两端固定支架的位置。2.人工补偿人工补偿是利用管道补偿器来吸收热能产生变形的补偿方式,常用的有方形补偿器、填料式补偿器、波形补偿器、球形补偿器等。〔1〕方形补偿器。该补偿器由管子弯制或由弯头组焊而成,利用刚性较小的回折管挠性变形来补偿两端直管局部的热伸长量。其优点是制造方便,补偿能力大,轴向推力小,维修方便,运行可靠,缺点是占地面积较大。4 方形补偿器5 所示。 a-钢质单向填料式补偿器 b-钢质双向填料式补偿器5 填料式补偿器1-伸缩套管 2-填料法兰 3-填料 4-填料挡环 5 固定管套 Lmin-最小长度 Lmax-安装长度填料式补偿器安装方便,占地面积小,流体阻力较小,补偿能力较大。缺点是轴向推力大,易漏水漏汽,需常常检修和更换填料。如管道变形有横向位移时,易造成填料圈卡住。这种补偿器主要用在安装方形补偿器时空间不够的场合。6 所示。6 波形补偿器 7 球形补偿器1-波节 2-两...
