2024造价-技术与计量-精讲班-第11讲第一章安装工程材料(十)(2024年新版)

2024造价-技术与计量-精讲班-第11讲第一章安装工程材料(十)(2024年新版)_第1页
1/3
2024造价-技术与计量-精讲班-第11讲第一章安装工程材料(十)(2024年新版)_第2页
2/3
2024造价-技术与计量-精讲班-第11讲第一章安装工程材料(十)(2024年新版)_第3页
3/3

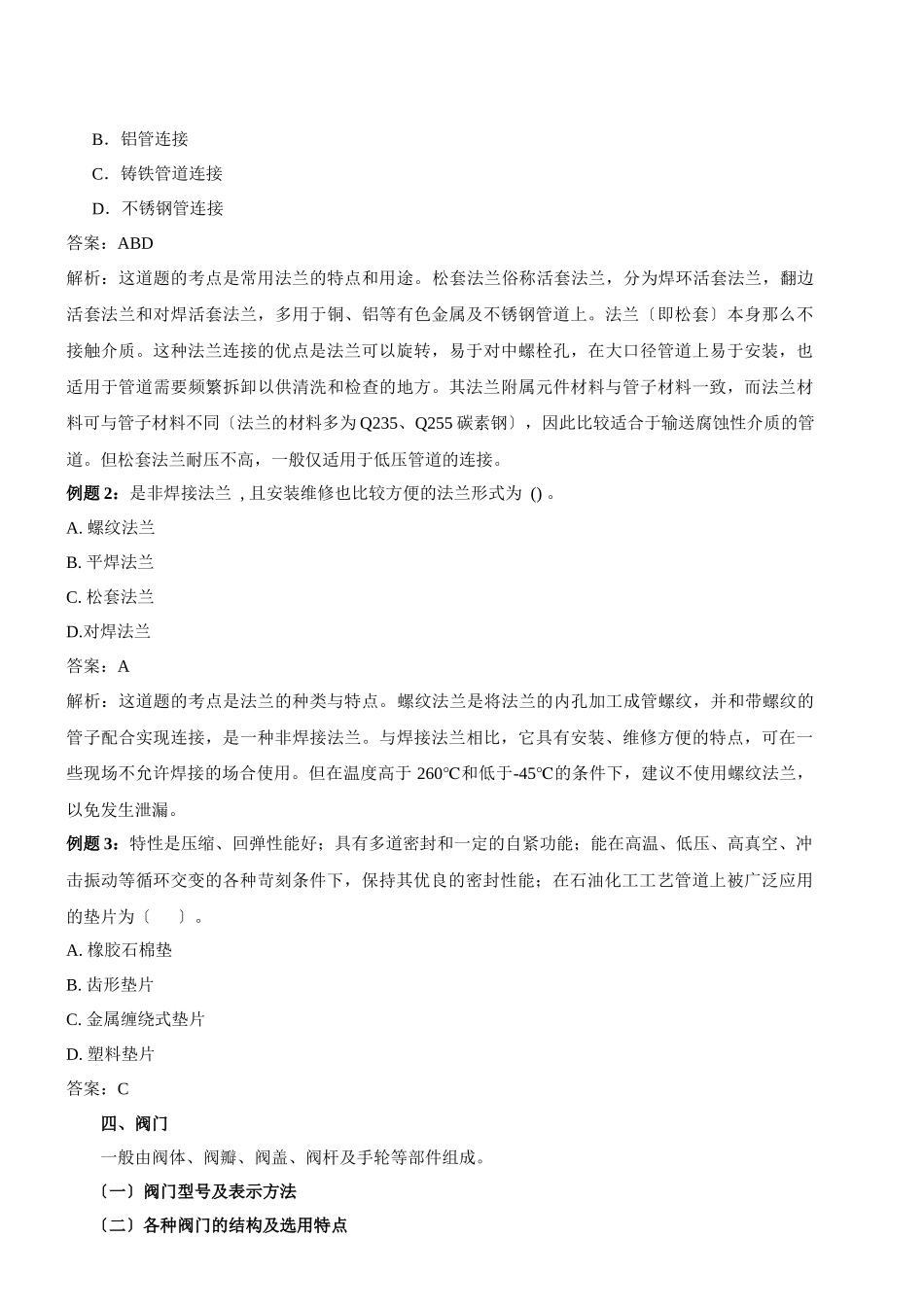

5〕O 形圈面型:O 形圈密封效果比一般平垫圈可靠。O 形圈的截面尺寸都很小、质量轻,消耗材料少,且使用简单,安装、拆卸方便,更为突出的优点还在于 O 形圈具有良好的密封能力,压力使用范围很宽,静密封工作压力可达 100MPa 以上,适用温度为-60~200℃,可满足多种介质的使用要求。6〕环连接面型:这种密封面专门与用金属材料加工成形状为八角形或椭圆形的实体金属垫片配合,实现密封连接。由于金属环垫可以依据各种金属的固有特性来选用。因而这种密封面的密封性能好,对安装要求也不太严格,适合于高温、高压工况,但密封面的加工精度较高。〔二〕垫片垫片是法兰连接时起密封作用的材料。根据管道所输送介质的腐蚀性、温度、压力及法兰密封面的形式,可选择的垫片种类很多。1.橡胶石棉垫片橡胶石棉垫片是法兰连接用量最多的垫片,能适用于很多介质,如蒸汽、煤气、空气、盐水、酸和碱等。炼油工业常用的橡胶石棉垫片有两种,一种是耐油橡胶石棉垫片,适用于输送油、液化气、丙烷和丙酮等介质。另一种是高温耐油石棉橡胶垫片,使用温度可达 350~380℃。2.橡胶垫片橡胶垫片有一定的耐腐蚀性。这种垫片的特点是利用橡胶的高弹性,可到达较好的密封效果,常用于输送低压水、酸和碱等介质的管道法兰连接。3.金属缠绕式垫片金属缠绕式垫片是由金属带和非金属带螺旋复合绕制而成的一种半金属平垫片。其特性是:压缩、回弹性能好;具有多道密封和一定的自紧功能;对于法兰压紧面的外表缺陷不太敏感,不粘接法兰密封面,容易对中,因而拆卸便捷;能在高温、低压、高真空、冲击振动等循环交变的各种苛刻条件下,保持其优良的密封性能。4.齿形垫片常用于凹凸式密封面法兰的连接。缺点是在每次更换垫片时,都要对两法兰密封面进行加工,因而费时费劲。另外,垫片使用后容易在法兰密封面上留下压痕,故一般用于较少拆卸的部位。齿形垫的材质有普通碳素钢、低合金钢和不锈钢等。5.金属环形垫片6.塑料垫片适用于输送各种腐蚀性较强的管道的法兰连接。〔三〕法兰用螺栓例题 1:管道采纳法兰连接时,松套法兰多用于〔 〕。A.铜管连接 B.铝管连接C.铸铁管道连接 D.不锈钢管连接答案:ABD解析:这道题的考点是常用法兰的特点和用途。松套法兰俗称活套法兰,分为焊环活套法兰,翻边活套法兰和对焊活套法兰,多用于铜、铝等有色金属及不锈钢管道上。法兰〔即松套〕本身那么不接触介质。这种法兰连接的优点是法兰可以旋转,易于对中螺栓孔,...
