2024造价-技术与计量-精讲班-第32讲第四章通用设备工程(四)(2024年新版)

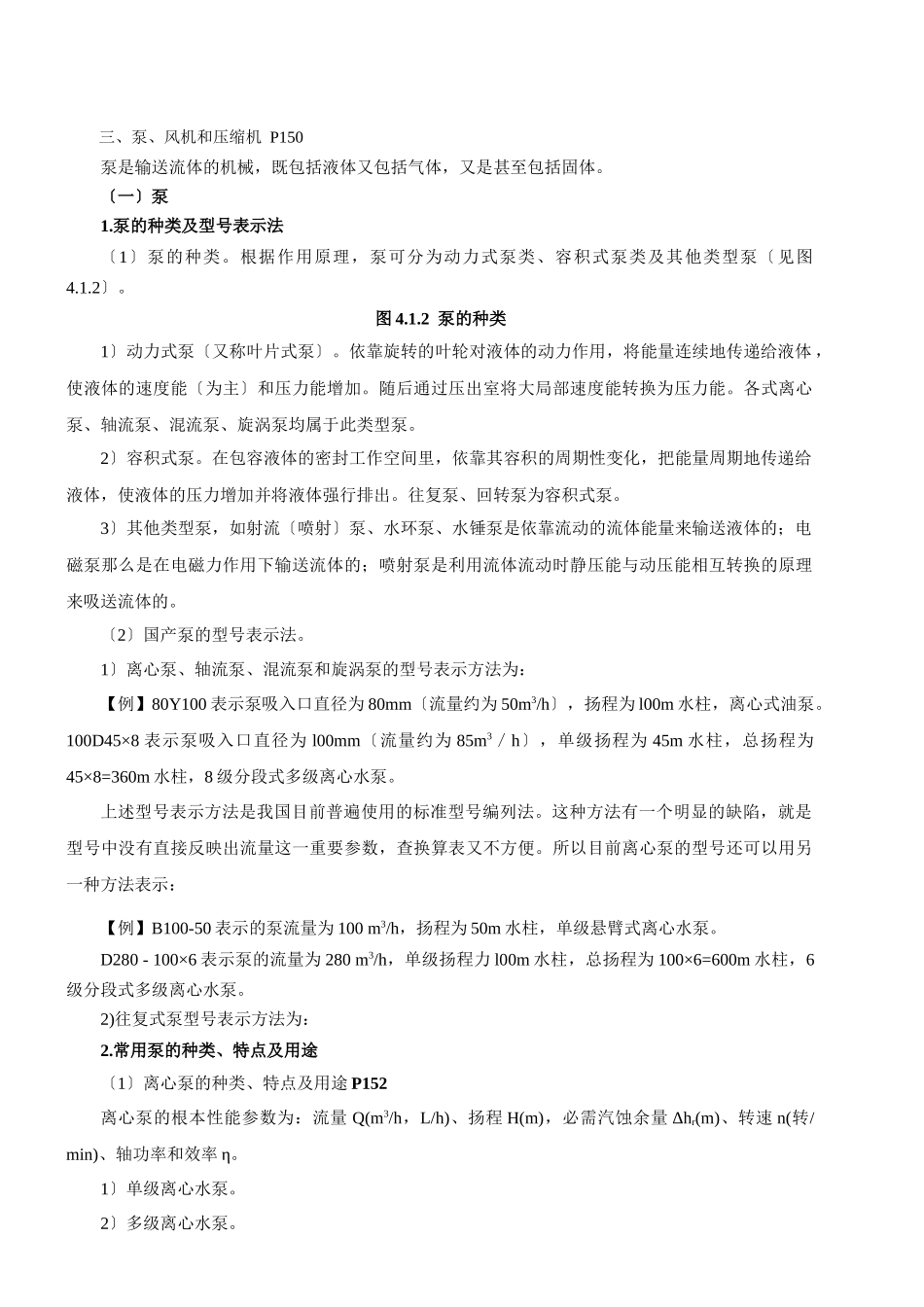

三、泵、风机和压缩机 P150泵是输送流体的机械，既包括液体又包括气体，又是甚至包括固体。〔一〕泵1.泵的种类及型号表示法〔1〕泵的种类。根据作用原理，泵可分为动力式泵类、容积式泵类及其他类型泵〔见图4.1.2〕。图 4.1.2 泵的种类1〕动力式泵〔又称叶片式泵〕。依靠旋转的叶轮对液体的动力作用，将能量连续地传递给液体 ，使液体的速度能〔为主〕和压力能增加。随后通过压出室将大局部速度能转换为压力能。各式离心泵、轴流泵、混流泵、旋涡泵均属于此类型泵。2〕容积式泵。在包容液体的密封工作空间里，依靠其容积的周期性变化，把能量周期地传递给液体，使液体的压力增加并将液体强行排出。往复泵、回转泵为容积式泵。3〕其他类型泵，如射流〔喷射〕泵、水环泵、水锤泵是依靠流动的流体能量来输送液体的；电磁泵那么是在电磁力作用下输送流体的；喷射泵是利用流体流动时静压能与动压能相互转换的原理来吸送流体的。〔2〕国产泵的型号表示法。1〕离心泵、轴流泵、混流泵和旋涡泵的型号表示方法为：【例】80Y100 表示泵吸入口直径为 80mm〔流量约为 50m3/h〕，扬程为 l00m 水柱，离心式油泵。100D45×8 表示泵吸入口直径为 l00mm〔流量约为 85m3／h〕，单级扬程为 45m 水柱，总扬程为45×8=360m 水柱，8 级分段式多级离心水泵。上述型号表示方法是我国目前普遍使用的标准型号编列法。这种方法有一个明显的缺陷，就是型号中没有直接反映出流量这一重要参数，查换算表又不方便。所以目前离心泵的型号还可以用另一种方法表示：【例】B100-50 表示的泵流量为 100 m3/h，扬程为 50m 水柱，单级悬臂式离心水泵。D280 - 100×6 表示泵的流量为 280 m3/h，单级扬程力 l00m 水柱，总扬程为 100×6=600m 水柱，6级分段式多级离心水泵。2)往复式泵型号表示方法为：2.常用泵的种类、特点及用途〔1〕离心泵的种类、特点及用途 P152离心泵的根本性能参数为：流量 Q(m3/h，L/h)、扬程 H(m)，必需汽蚀余量 Δhr(m)、转速 n(转/min)、轴功率和效率 η。1〕单级离心水泵。2〕多级离心水泵。3〕自吸离心泵。4〕离心式井泵。5〕潜水泵。6〕离心式锅炉给水泵、冷凝水泵及热循环泵。7〕离心式油泵。8〕离心式杂质泵。9〕离心式耐腐蚀泵。10〕屏蔽泵。〔2〕轴流泵、混流泵和旋涡泵的种类、特点和用途。P154〔3〕容积式泵的种类与特点。P1541〕往复泵。往复泵是依靠在泵缸内做往复运动的活塞或塞柱来改变工作室的容积，从而到达吸...
