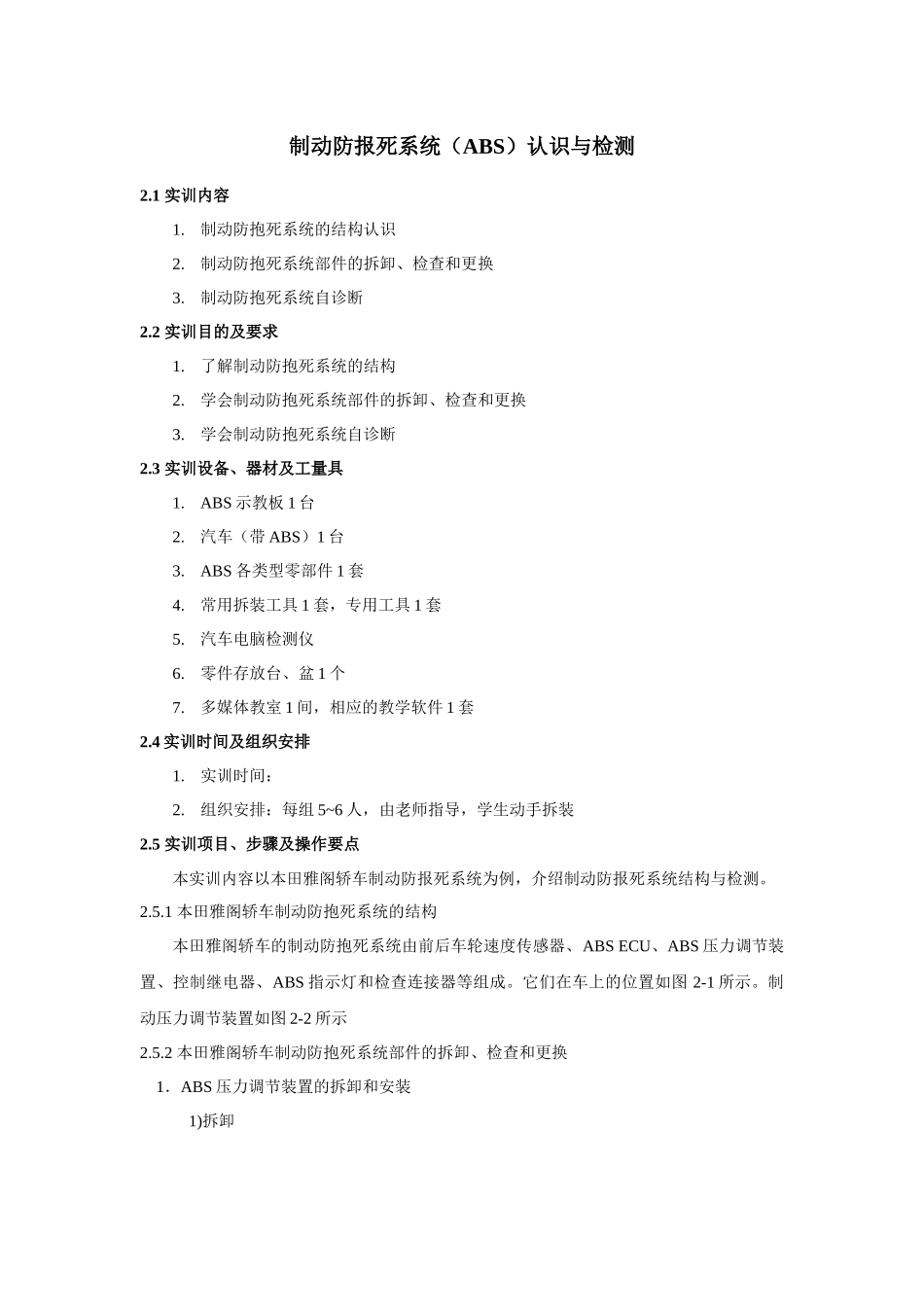

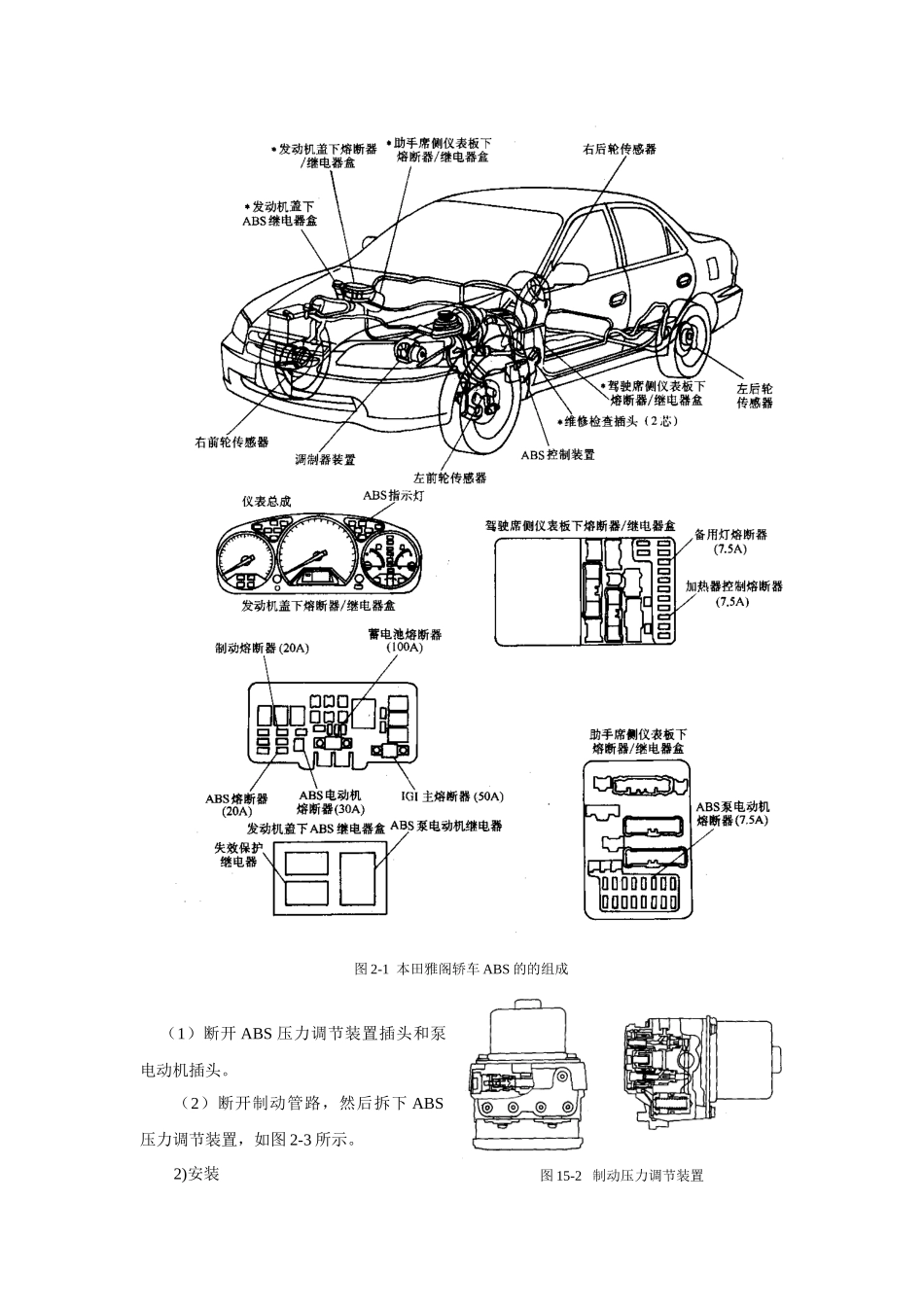

制动防报死系统（ABS）认识与检测2.1 实训内容1.制动防抱死系统的结构认识2.制动防抱死系统部件的拆卸、检查和更换3.制动防抱死系统自诊断2.2 实训目的及要求1.了解制动防抱死系统的结构2.学会制动防抱死系统部件的拆卸、检查和更换3.学会制动防抱死系统自诊断2.3 实训设备、器材及工量具1.ABS 示教板 1 台2.汽车（带 ABS）1 台3.ABS 各类型零部件 1 套4.常用拆装工具 1 套，专用工具 1 套5.汽车电脑检测仪6.零件存放台、盆 1 个7.多媒体教室 1 间，相应的教学软件 1 套2.4 实训时间及组织安排1.实训时间：2.组织安排：每组 5~6 人，由老师指导，学生动手拆装2.5 实训项目、步骤及操作要点本实训内容以本田雅阁轿车制动防报死系统为例，介绍制动防报死系统结构与检测。2.5.1 本田雅阁轿车制动防抱死系统的结构本田雅阁轿车的制动防抱死系统由前后车轮速度传感器、ABS ECU、ABS 压力调节装置、控制继电器、ABS 指示灯和检查连接器等组成。它们在车上的位置如图 2-1 所示。制动压力调节装置如图 2-2 所示2.5.2 本田雅阁轿车制动防抱死系统部件的拆卸、检查和更换 1．ABS 压力调节装置的拆卸和安装 1)拆卸 （1）断开 ABS 压力调节装置插头和泵电动机插头。（2）断开制动管路，然后拆下 ABS压力调节装置，如图 2-3 所示。2)安装图 2-1 本田雅阁轿车 ABS 的的组成图 15-2 制动压力调节装置（1）装上 ABS 压力调节装置，然后连接制动管路，并将螺母紧固至 15N·m。 （2）连接 ABS 压力调节装置插头和泵电动机插头。 （3）对制动系统进行排气，仅在前轮转动的情况下起动车辆。 （4）起动发动机，并且查看 ABS 指示灯已熄灭。 （5）使车辆进行路试，并且查看 ABS 指示灯，应不亮。 2．ABS 压力调节装置检查 1)ABS 压力调节装置功能检查 (1)拆下 ABS 压力调节装置上放油嘴盖。(2)将梅花扳手置于放油嘴上，如图 2-4 所示。 （3）连接一适当直径之橡皮胶管于放油嘴上，并将另一端置于适当的容器中。（4）用手拿着橡皮胶管，慢慢松开放油嘴 1／8～l／4 转，让制动液流人容 6s 内。但应注意不要松开放油嘴过多，以免高压制动液喷出。（5）制动液停止流出后，再松开放油嘴以完全释放压力。（6）按规定力矩拧紧放油嘴。（7）升起车辆并用支架支牢。（8）由一助手踩住制动踏板，检查车轮是否不能转动，（9）拆下贮液筒筒盖，用新奇制动液加注入贮液筒内，直至液面达最高液面标志线，...
