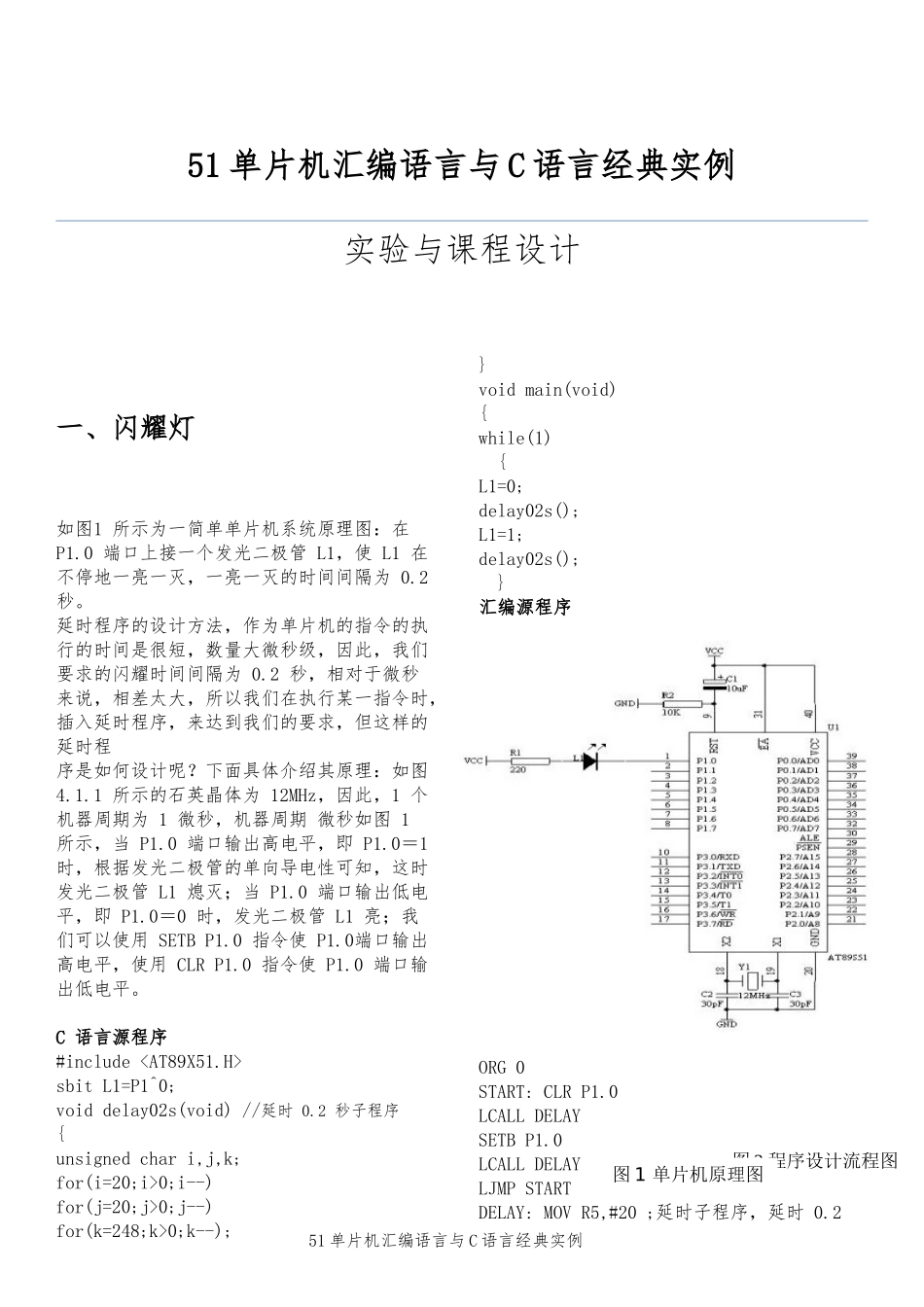

51 单片机汇编语言与 C 语言经典实例实验与课程设计一、闪耀灯如图1 所示为一简单单片机系统原理图：在 P1.0 端口上接一个发光二极管 L1，使 L1 在不停地一亮一灭，一亮一灭的时间间隔为 0.2 秒。延时程序的设计方法，作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪耀时间间隔为 0.2 秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体介绍其原理：如图 4.1.1 所示的石英晶体为 12MHz，因此，1 个机器周期为 1 微秒，机器周期 微秒如图 1 所示，当 P1.0 端口输出高电平，即 P1.0＝1 时，根据发光二极管的单向导电性可知，这时发光二极管 L1 熄灭；当 P1.0 端口输出低电平，即 P1.0＝0 时，发光二极管 L1 亮；我们可以使用 SETB P1.0 指令使 P1.0端口输出高电平，使用 CLR P1.0 指令使 P1.0 端口输出低电平。C 语言源程序#include

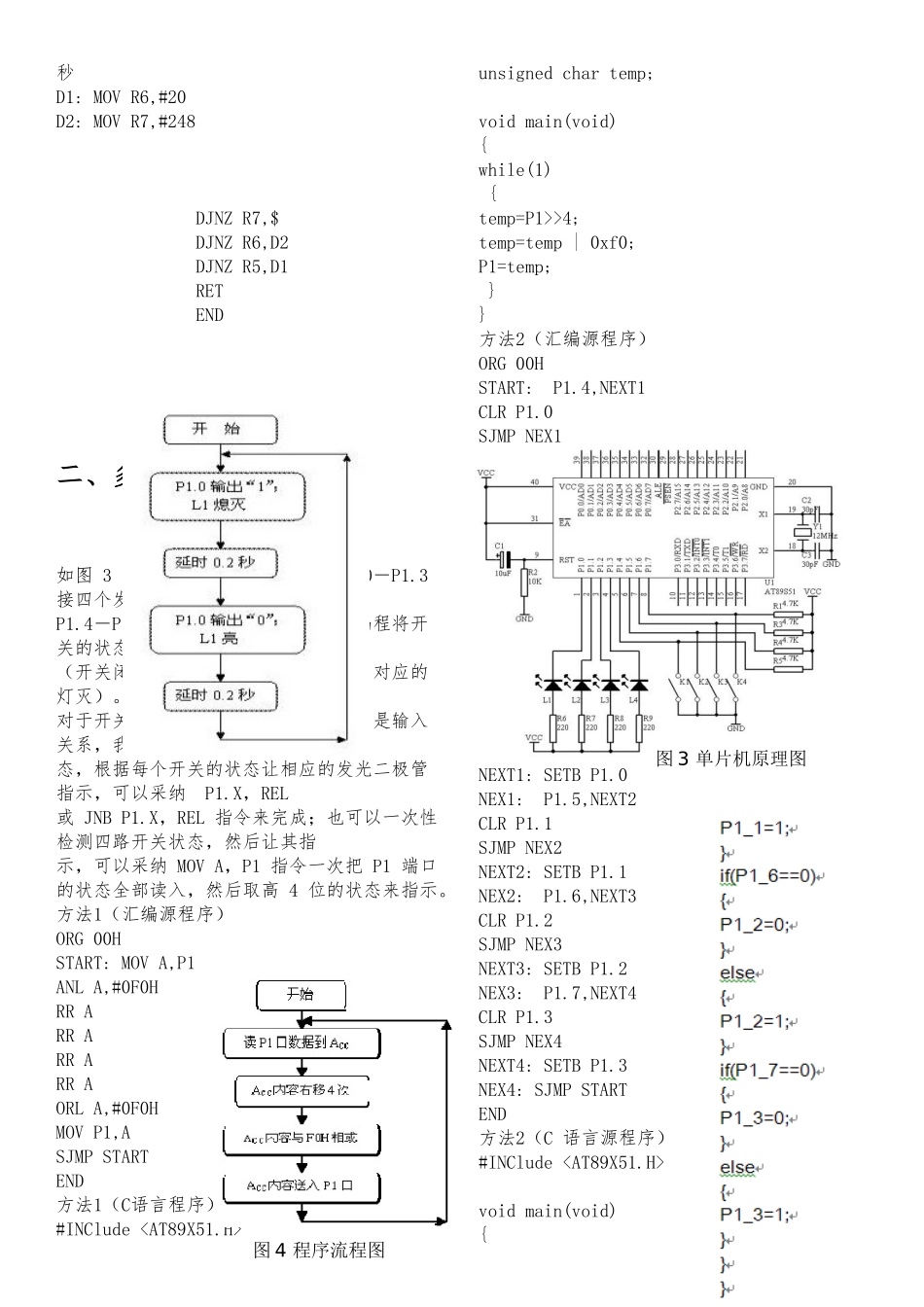

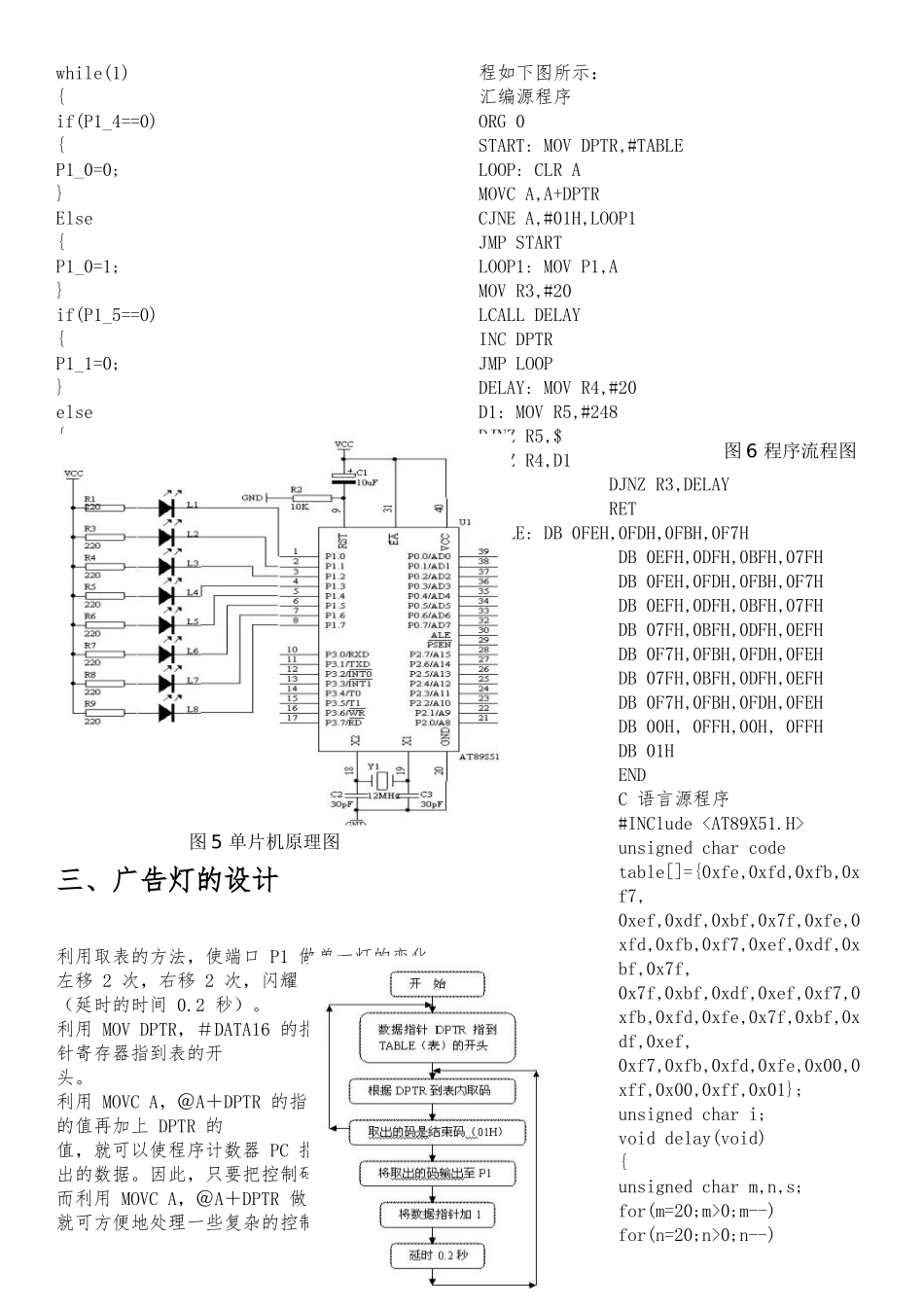

sbit L1=P1^0;void delay02s(void) //延时 0.2 秒子程序{unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}void main(void){while(1){L1=0;delay02s();L1=1;delay02s();}汇编源程序ORG 0START: CLR P1.0LCALL DELAYSETB P1.0LCALL DELAYLJMP STARTDELAY: MOV R5,#20 ;延时子程序，延时 0.2 51 单片机汇编语言与 C 语言经典实例图 2 程序设计流程图图 1 单片机原理图秒D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETEND二、多路开关状态指示如图 3 所示，AT89S51 单片机的 P1.0－P1.3 接四个发光二极管 L1－L4，P1.4－P1.7 接了四个开关 K1－K4，编程将开关的状态反映到发光二极管上。（开关闭合，对应的灯亮，开关断开，对应的灯灭）。对于开关状态检测，相对单片机来说，是输入关系，我们可轮流检测每个开关状态，根据每个开关的状态让相应的发光二极管指示，可以采纳 P1.X，REL或 JNB P1.X，REL 指令来完成；也可以一次性检测四路开关状态，然后让其指示，可以采纳 MOV A，P1 指令一次把 P1 端口的状态全部读入，然后取高 4 位的状态来指示。方法1（汇编源程序）ORG 00HSTART: MOV A,P1ANL A,#0F0HRR ARR ARR ARR AORL A,#0F0HMOV P1,ASJMP STARTEND方法1（C语言程序）#INClude unsigned char temp;void main(void)...
