62《镀锌铁皮锌镀层厚度的测定》同步练习1VIP专享

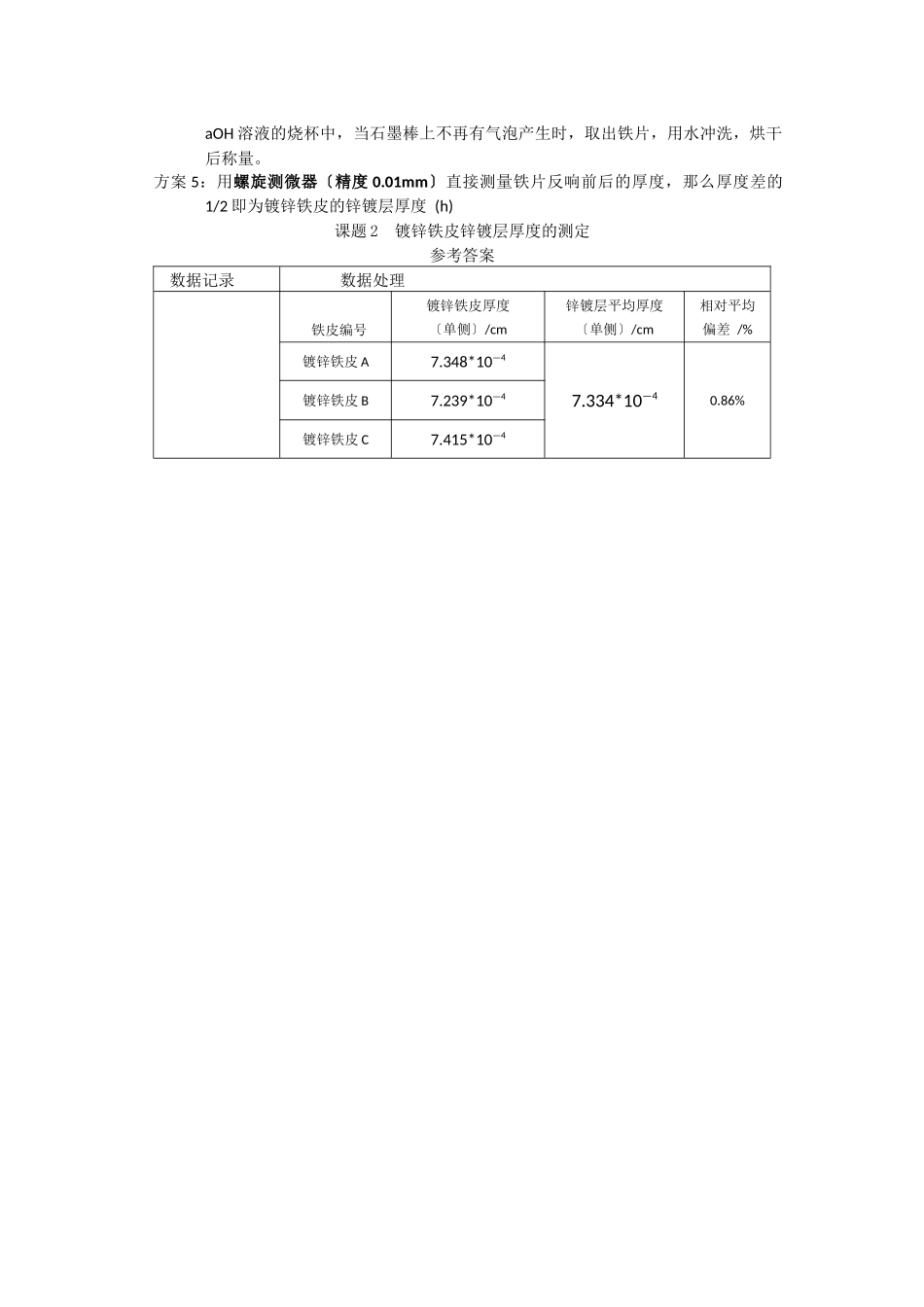

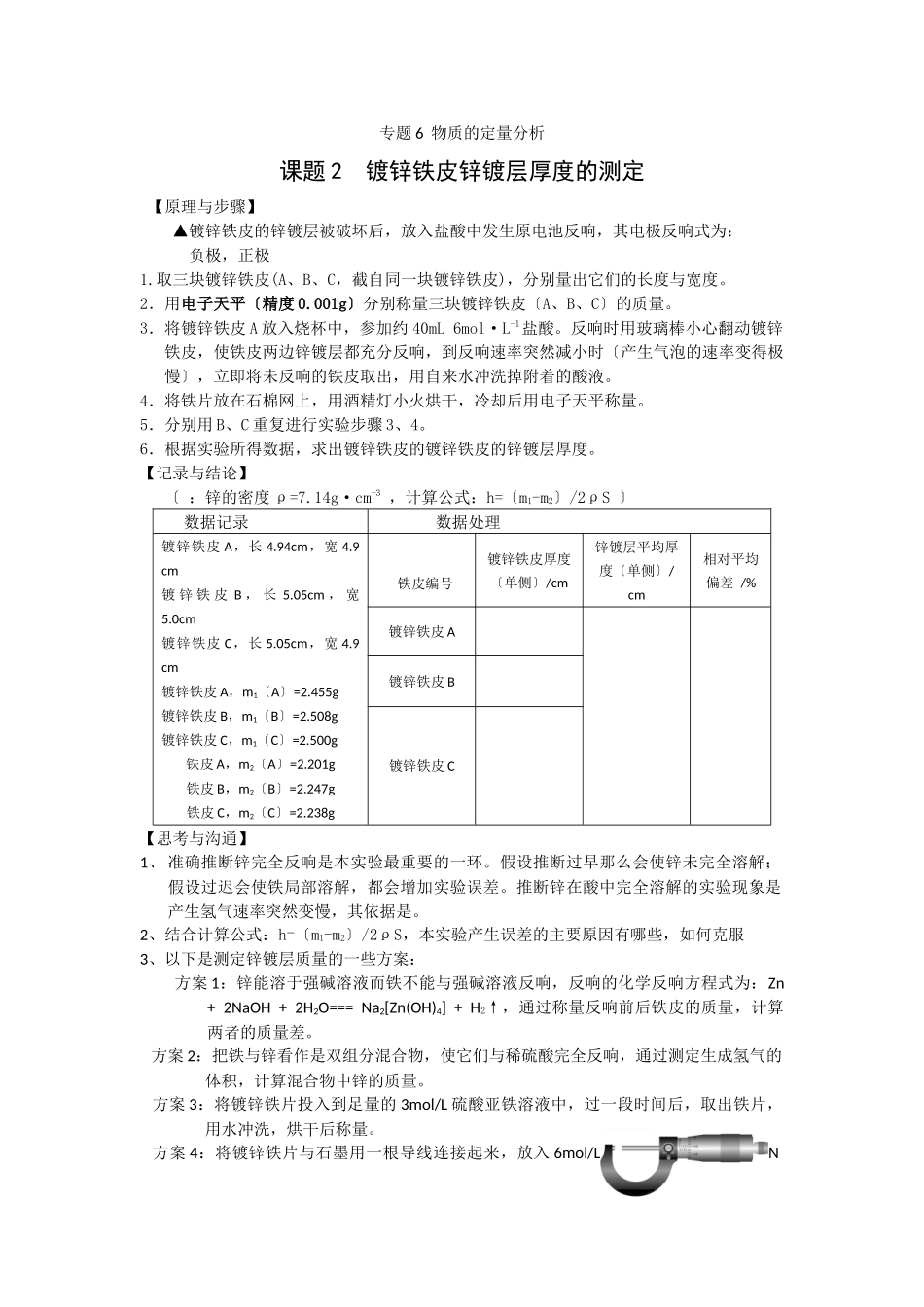

专题 6 物质的定量分析课题 2 镀锌铁皮锌镀层厚度的测定【原理与步骤】▲镀锌铁皮的锌镀层被破坏后，放入盐酸中发生原电池反响，其电极反响式为： 负极，正极1.取三块镀锌铁皮(A、B、C，截自同一块镀锌铁皮)，分别量出它们的长度与宽度。2．用电子天平〔精度 0.001g〕分别称量三块镀锌铁皮〔A、B、C〕的质量。3．将镀锌铁皮 A 放入烧杯中，参加约 40mL 6mol·L-1盐酸。反响时用玻璃棒小心翻动镀锌铁皮，使铁皮两边锌镀层都充分反响，到反响速率突然减小时〔产生气泡的速率变得极慢〕，立即将未反响的铁皮取出，用自来水冲洗掉附着的酸液。4．将铁片放在石棉网上，用酒精灯小火烘干，冷却后用电子天平称量。5．分别用 B、C 重复进行实验步骤 3、4。6．根据实验所得数据，求出镀锌铁皮的镀锌铁皮的锌镀层厚度。【记录与结论】 〔 ：锌的密度 ρ=7.14g·cm-3 ，计算公式：h=〔m1-m2〕/2ρS 〕 数据记录 数据处理镀锌铁皮 A，长 4.94cm，宽 4.9 cm镀 锌 铁 皮 B ， 长 5.05cm ， 宽5.0cm镀锌铁皮 C，长 5.05cm，宽 4.9 cm镀锌铁皮 A，m1〔A〕=2.455g镀锌铁皮 B，m1〔B〕=2.508g镀锌铁皮 C，m1〔C〕=2.500g铁皮 A，m2〔A〕=2.201g铁皮 B，m2〔B〕=2.247g铁皮 C，m2〔C〕=2.238g铁皮编号镀锌铁皮厚度〔单侧〕/cm锌镀层平均厚度〔单侧〕/cm相对平均偏差 /%镀锌铁皮 A镀锌铁皮 B镀锌铁皮 C【思考与沟通】1、 准确推断锌完全反响是本实验最重要的一环。假设推断过早那么会使锌未完全溶解；假设过迟会使铁局部溶解，都会增加实验误差。推断锌在酸中完全溶解的实验现象是产生氢气速率突然变慢，其依据是。2、结合计算公式：h=〔m1-m2〕/2ρS，本实验产生误差的主要原因有哪些，如何克服3、以下是测定锌镀层质量的一些方案：方案 1：锌能溶于强碱溶液而铁不能与强碱溶液反响，反响的化学反响方程式为：Zn + 2NaOH + 2H2O=== Na2[Zn(OH)4] + H2↑，通过称量反响前后铁皮的质量，计算两者的质量差。 方案 2：把铁与锌看作是双组分混合物，使它们与稀硫酸完全反响，通过测定生成氢气的体积，计算混合物中锌的质量。 方案 3：将镀锌铁片投入到足量的 3mol/L 硫酸亚铁溶液中，过一段时间后，取出铁片，用水冲洗，烘干后称量。 方案 4：将镀锌铁片与石墨用一根导线连接起来，放入 6mol/LNaOH 溶液的烧杯中，当石墨棒上不再有气泡产生时，取出铁片，用水冲洗，烘干后称量。 方案 5：用螺旋测微器...
