allegro导出Gerber文件图文操作

allegro导出Gerber文件图文操作_第1页
1/13
allegro导出Gerber文件图文操作_第2页
2/13
allegro导出Gerber文件图文操作_第3页
3/13

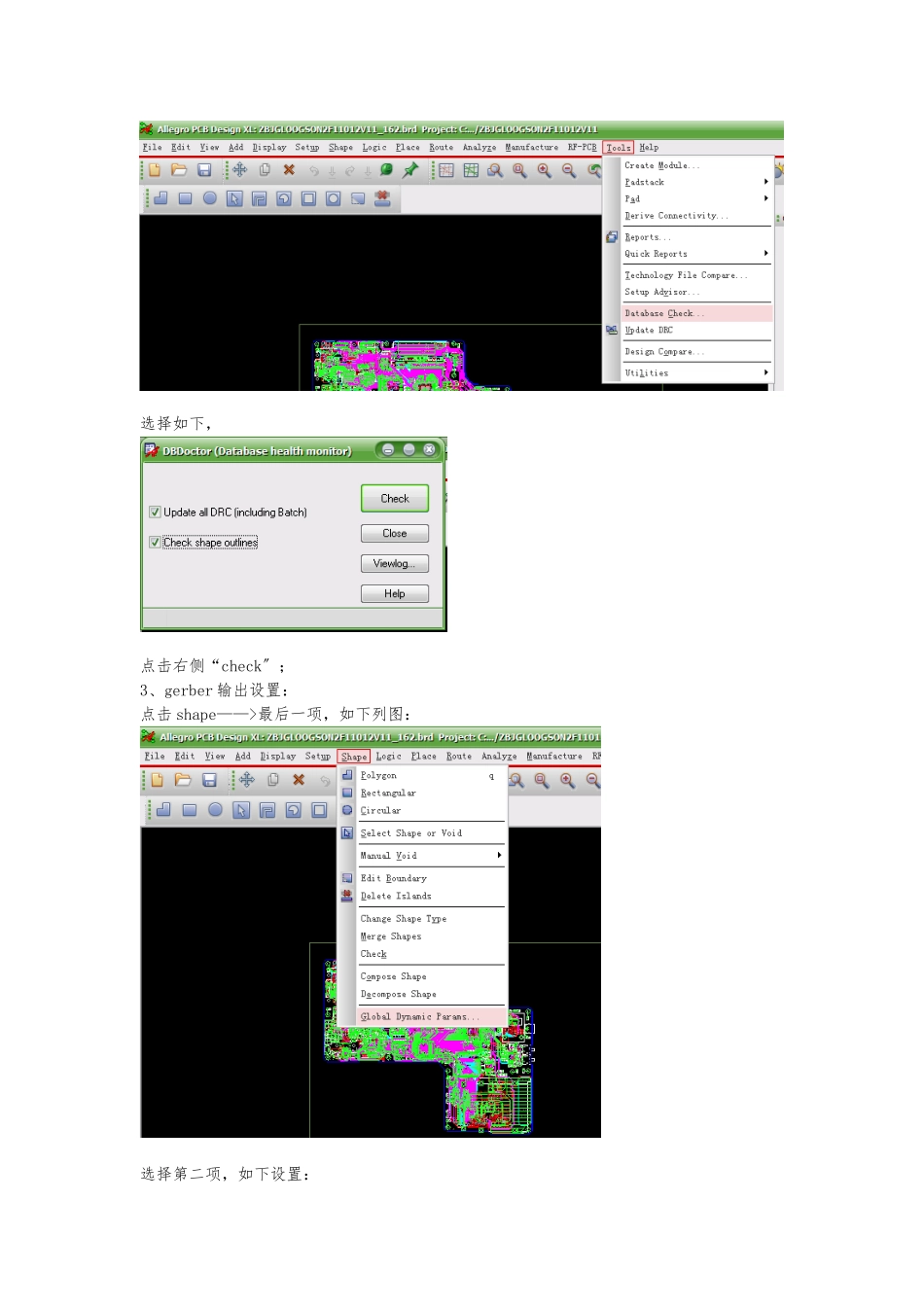

Gerber 文件输出操作1、 首先检查 pcb 状态,操作如下:弹出下面方框,关键看上面 6 项结果,全部为绿色即可;2、Database Check 检查,该操作需要运行至少两遍;选择如下,点击右侧“check〞;3、gerber 输出设置:点击 shape——>最后一项,如下列图:选择第二项,如下设置:点击 OK;4、生成钻孔文件:选择 Manufacture —>NC —>NC Drill;设置如下:设置完成,点击右侧 NC Parameters;设置完成,点击 CLOSE;完成后,点击 CLOSE;选择 Manufacture —>NC —>Drill Legend;采纳默认设置,点击 OK; 在鼠标上会出现一个浮动的矩形框,如下列图:将它放在适宜的位置;5、生成 GERBER 文件1〕选择 Manufacture —>Artwork;2〕设置第一项,如下列图,除 ALL 外,其他项全部勾选;设置第二项,如下列图:点击 Apertures,在弹出的对话框中点击 delete;点击 add点击 edit点击 Auto->,选择第二项;点击 Sort->,选择第二项;点击 OK,点击 OK,点击下列图中的“Create Artwork〞6、不规那么焊盘输出在弹出的对话框中,采纳默认设置,点击 Route,生成*.rou 文件导出 IPC 356,设置默认,导出即可。
