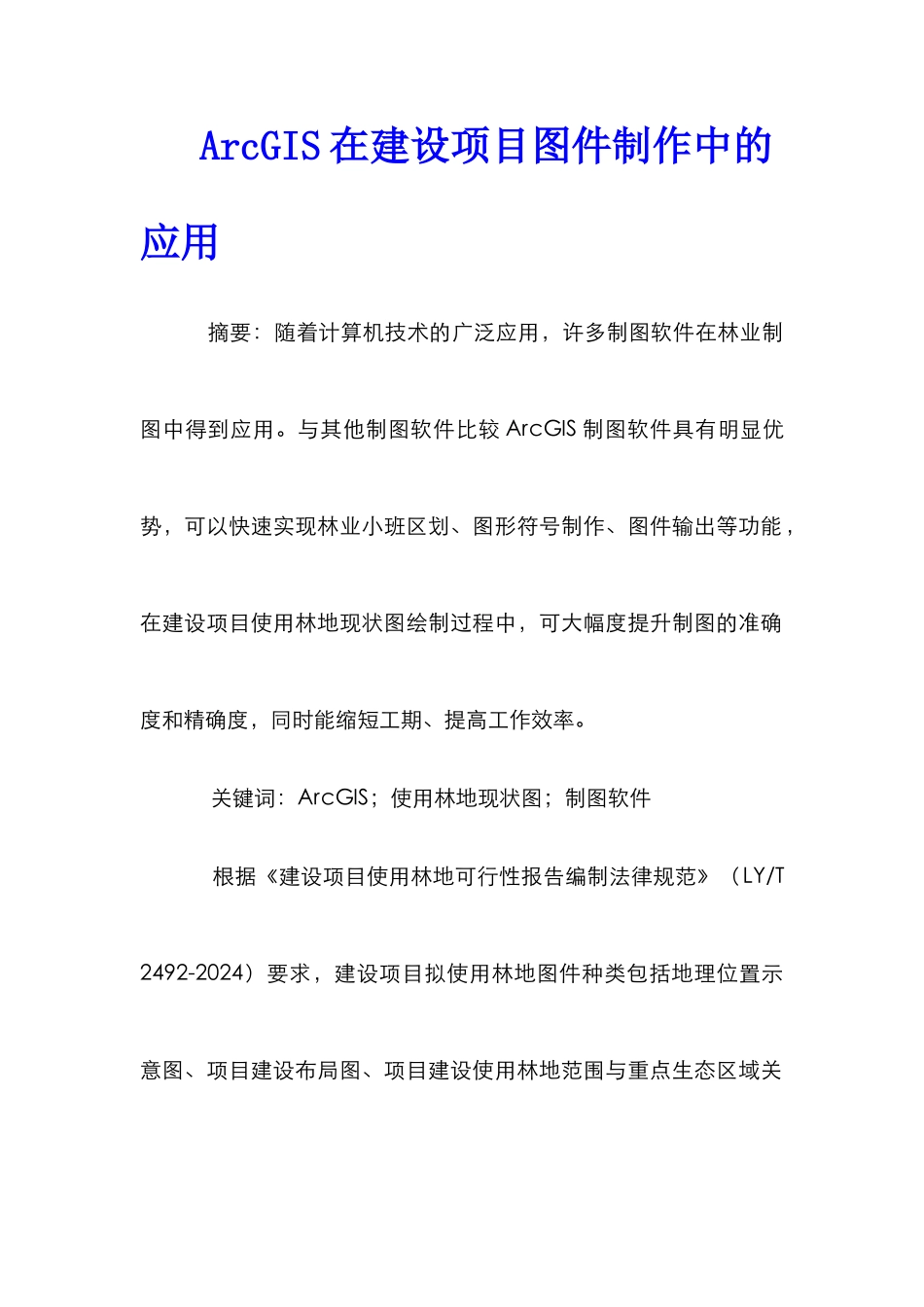

ArcGIS在建设项目图件制作中的应用

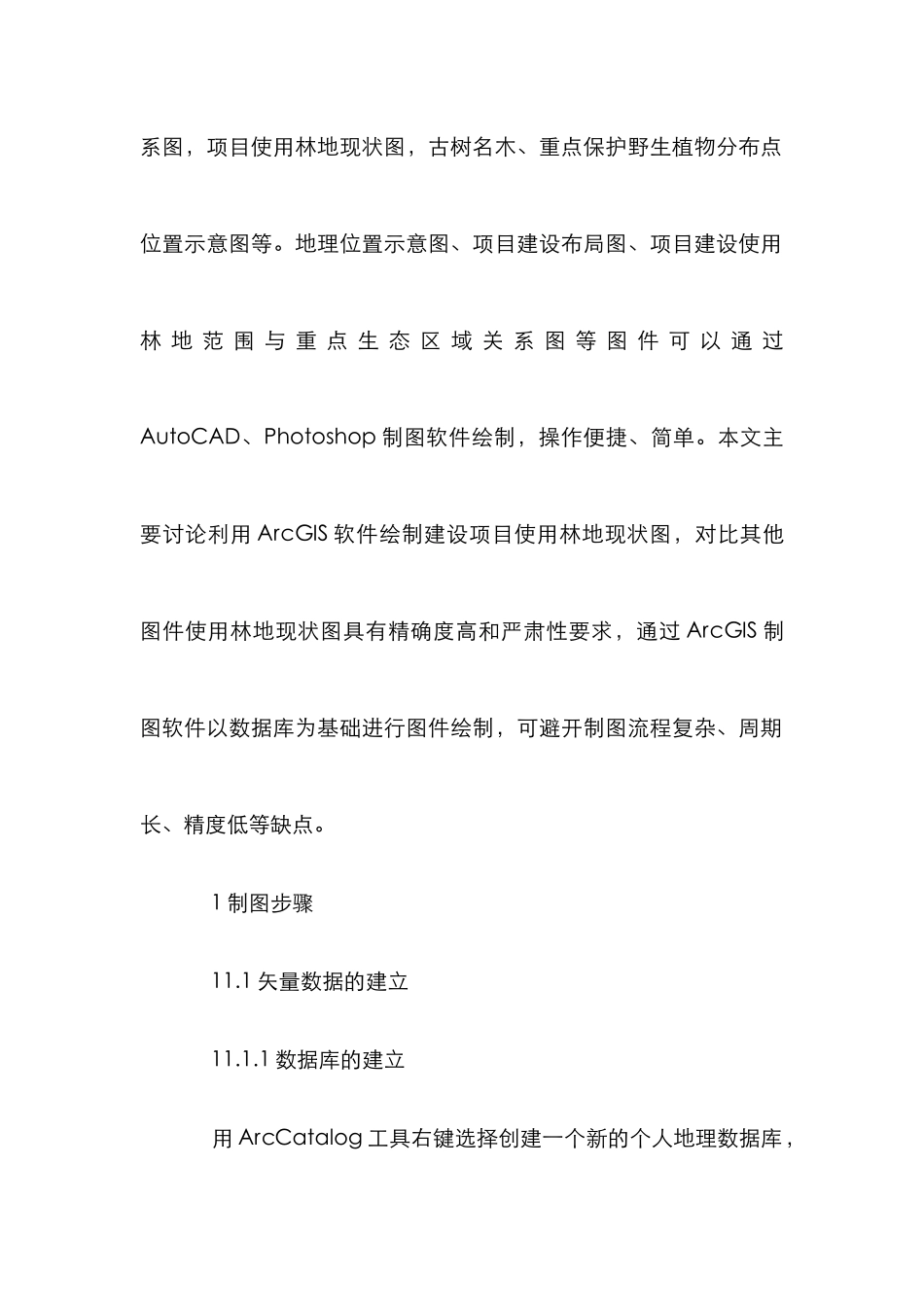

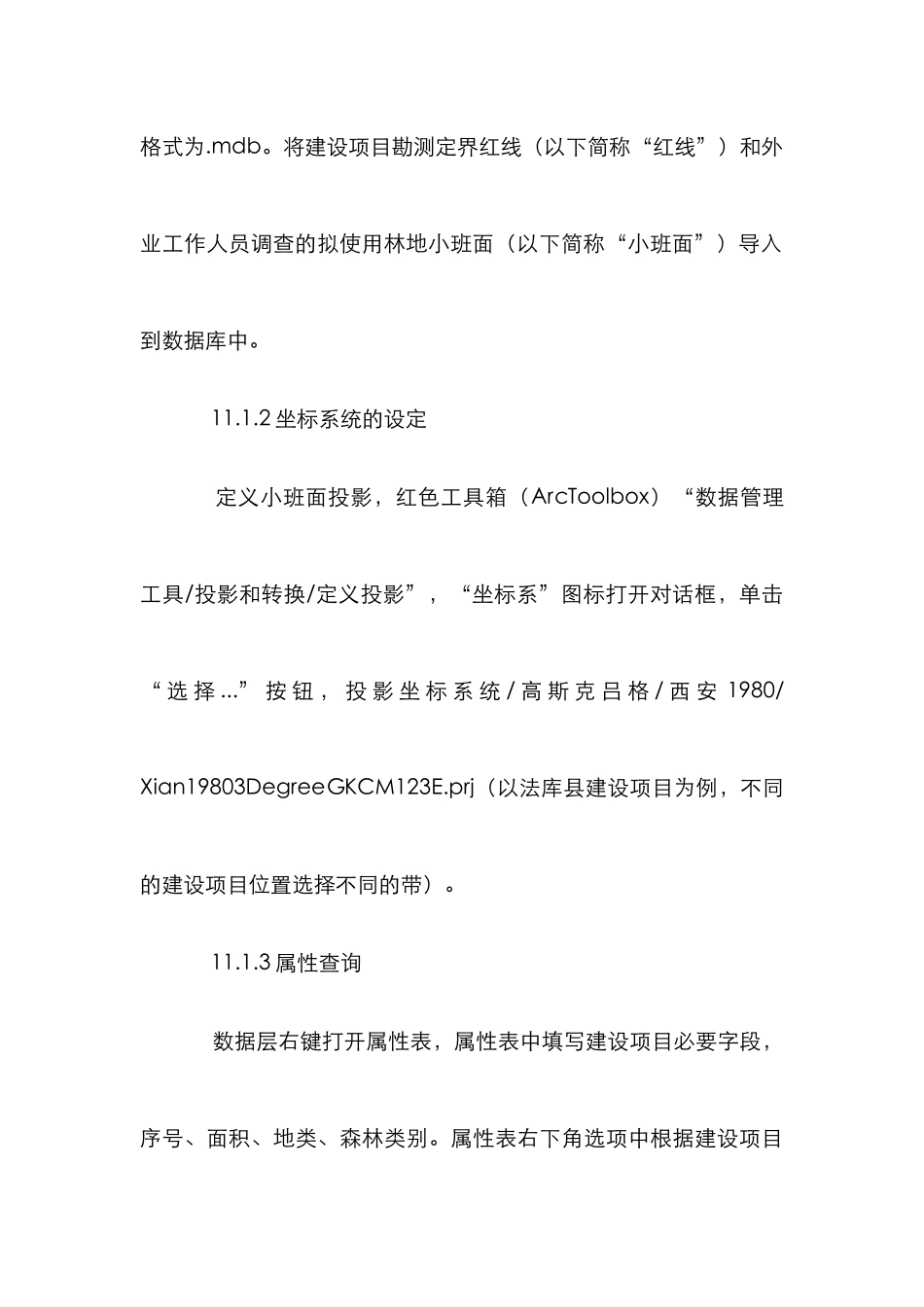

ArcGIS 在建设项目图件制作中的应用 摘要：随着计算机技术的广泛应用，许多制图软件在林业制图中得到应用。与其他制图软件比较 ArcGIS 制图软件具有明显优势，可以快速实现林业小班区划、图形符号制作、图件输出等功能，在建设项目使用林地现状图绘制过程中，可大幅度提升制图的准确度和精确度，同时能缩短工期、提高工作效率。 关键词：ArcGIS；使用林地现状图；制图软件 根据《建设项目使用林地可行性报告编制法律规范》（LY/T2492-2024）要求，建设项目拟使用林地图件种类包括地理位置示意图、项目建设布局图、项目建设使用林地范围与重点生态区域关系图，项目使用林地现状图，古树名木、重点保护野生植物分布点位置示意图等。地理位置示意图、项目建设布局图、项目建设使用林 地 范 围 与 重 点 生 态 区 域 关 系 图 等 图 件 可 以 通 过AutoCAD、Photoshop 制图软件绘制，操作便捷、简单。本文主要讨论利用 ArcGIS 软件绘制建设项目使用林地现状图，对比其他图件使用林地现状图具有精确度高和严肃性要求，通过 ArcGIS 制图软件以数据库为基础进行图件绘制，可避开制图流程复杂、周期长、精度低等缺点。 1 制图步骤 11.1 矢量数据的建立 11.1.1 数据库的建立 用 ArcCatalog 工具右键选择创建一个新的个人地理数据库，格式为.mdb。将建设项目勘测定界红线（以下简称“红线”）和外业工作人员调查的拟使用林地小班面（以下简称“小班面”）导入到数据库中。 11.1.2 坐标系统的设定 定义小班面投影，红色工具箱（ArcToolbox）“数据管理工具/投影和转换/定义投影”，“坐标系”图标打开对话框，单击“ 选 择 ...” 按 钮 ， 投 影 坐 标 系 统 / 高 斯 克 吕 格 / 西 安 1980/Xian19803DegreeGKCM123E.prj（以法库县建设项目为例，不同的建设项目位置选择不同的带）。 11.1.3 属性查询 数据层右键打开属性表，属性表中填写建设项目必要字段，序号、面积、地类、森林类别。属性表右下角选项中根据建设项目需求创建和删除字段。如填写行政单位、林班、小班、优势树种、蓄积、使用林地类型、使用林地性质、建设内容等相关调查因子。 11.2 图形符号制作 11.2.1 小班分子式注记 数据层右键“属性/标签/表达式”对话框空白处输入下面语句，即可根据符号标注格式显示。FunctionFindLabel（［序号］，［面积］，［森林类别］，［地类］）FindLabel=“”&“”+［序号］+“-”&...
