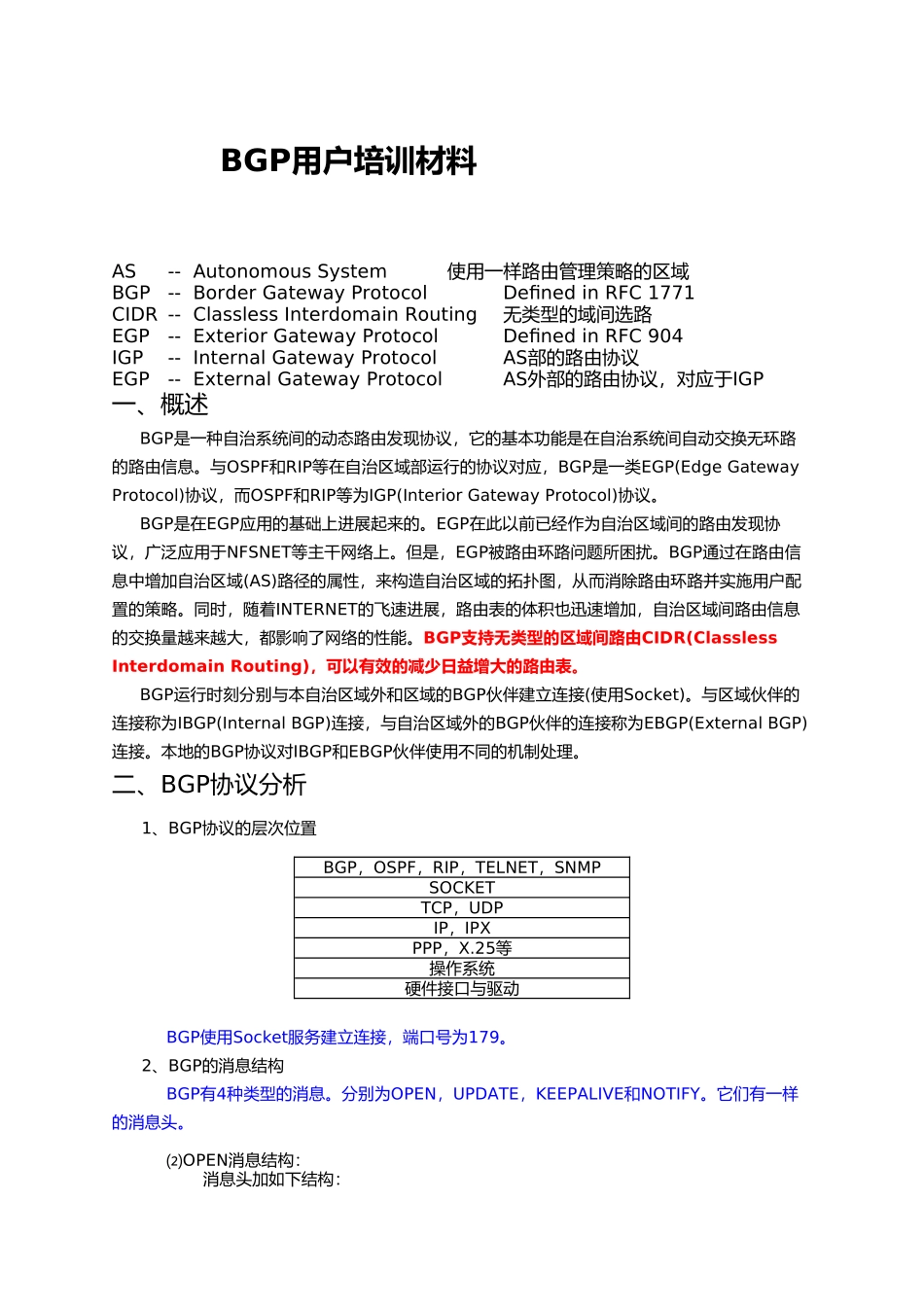

BGP用户培训汇报材料

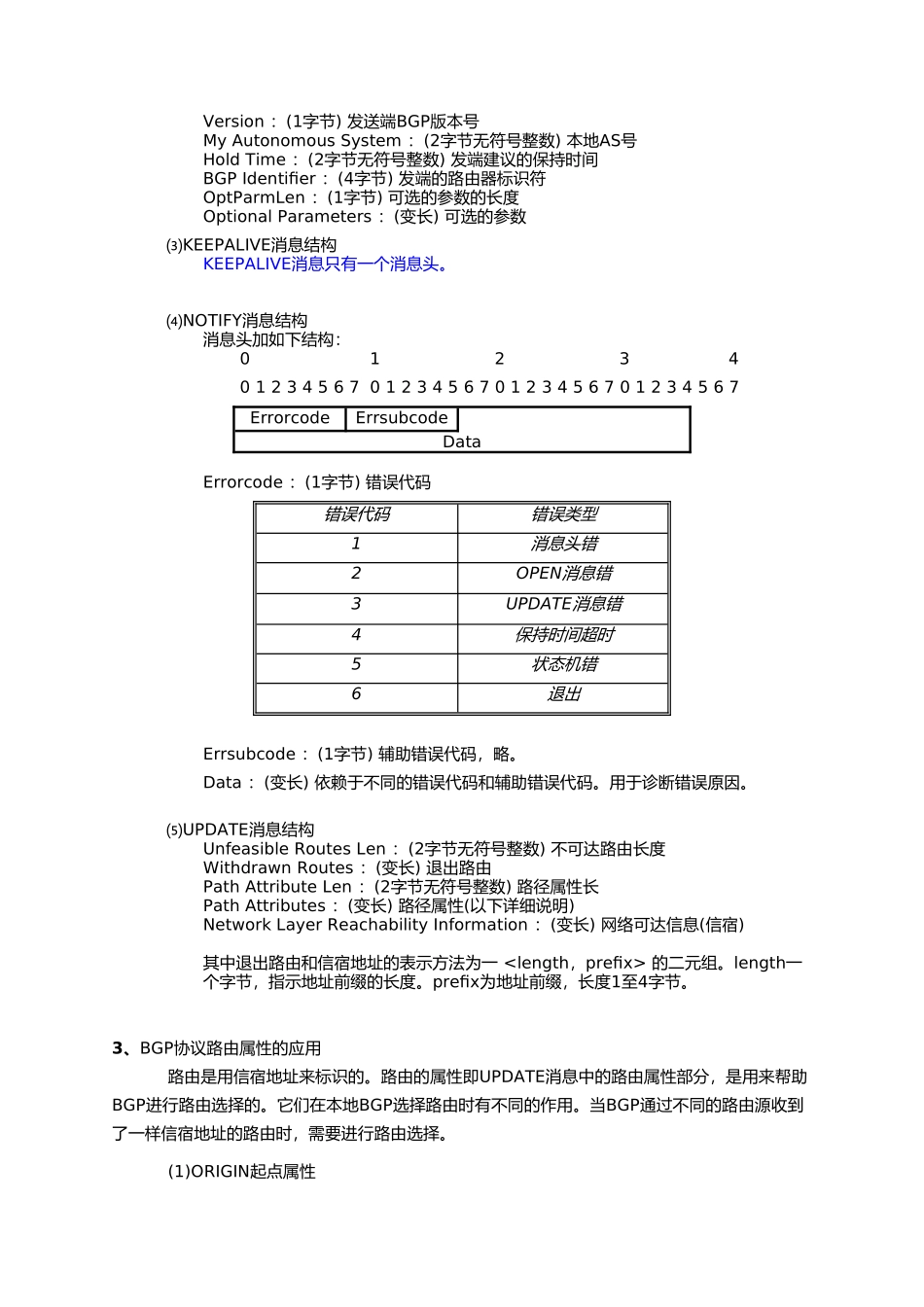

BGP用户培训材料AS-- Autonomous System使用一样路由管理策略的区域BGP-- Border Gateway ProtocolDefined in RFC 1771CIDR -- Classless Interdomain Routing无类型的域间选路EGP-- Exterior Gateway ProtocolDefined in RFC 904IGP-- Internal Gateway ProtocolAS部的路由协议EGP-- External Gateway ProtocolAS外部的路由协议，对应于IGP一、概述BGP是一种自治系统间的动态路由发现协议，它的基本功能是在自治系统间自动交换无环路的路由信息。与OSPF和RIP等在自治区域部运行的协议对应，BGP是一类EGP(Edge Gateway Protocol)协议，而OSPF和RIP等为IGP(Interior Gateway Protocol)协议。BGP是在EGP应用的基础上进展起来的。EGP在此以前已经作为自治区域间的路由发现协议，广泛应用于NFSNET等主干网络上。但是，EGP被路由环路问题所困扰。BGP通过在路由信息中增加自治区域(AS)路径的属性，来构造自治区域的拓扑图，从而消除路由环路并实施用户配置的策略。同时，随着INTERNET的飞速进展，路由表的体积也迅速增加，自治区域间路由信息的交换量越来越大，都影响了网络的性能。BGP支持无类型的区域间路由CIDR(Classless Interdomain Routing)，可以有效的减少日益增大的路由表。BGP运行时刻分别与本自治区域外和区域的BGP伙伴建立连接(使用Socket)。与区域伙伴的连接称为IBGP(Internal BGP)连接，与自治区域外的BGP伙伴的连接称为EBGP(External BGP)连接。本地的BGP协议对IBGP和EBGP伙伴使用不同的机制处理。二、BGP协议分析1、BGP协议的层次位置BGP，OSPF，RIP，TELNET，SNMPSOCKETTCP，UDPIP，IPXPPP，X.25等操作系统硬件接口与驱动BGP使用Socket服务建立连接，端口号为179。2、BGP的消息结构BGP有4种类型的消息。分别为OPEN，UPDATE，KEEPALIVE和NOTIFY。它们有一样的消息头。⑵OPEN消息结构：消息头加如下结构：Version ：(1字节) 发送端BGP版本号My Autonomous System ：(2字节无符号整数) 本地AS号Hold Time ：(2字节无符号整数) 发端建议的保持时间BGP Identifier ：(4字节) 发端的路由器标识符OptParmLen ：(1字节) 可选的参数的长度Optional Parameters ：(变长) 可选的参数⑶KEEPALIVE消息结构KEEPALIVE消息只有一个消息头。⑷NOTIFY消息结构消息头加如下结构：0 1 2 3 40 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7Errorcode...
