Brocade-光纤交换机级联及划分ZONE

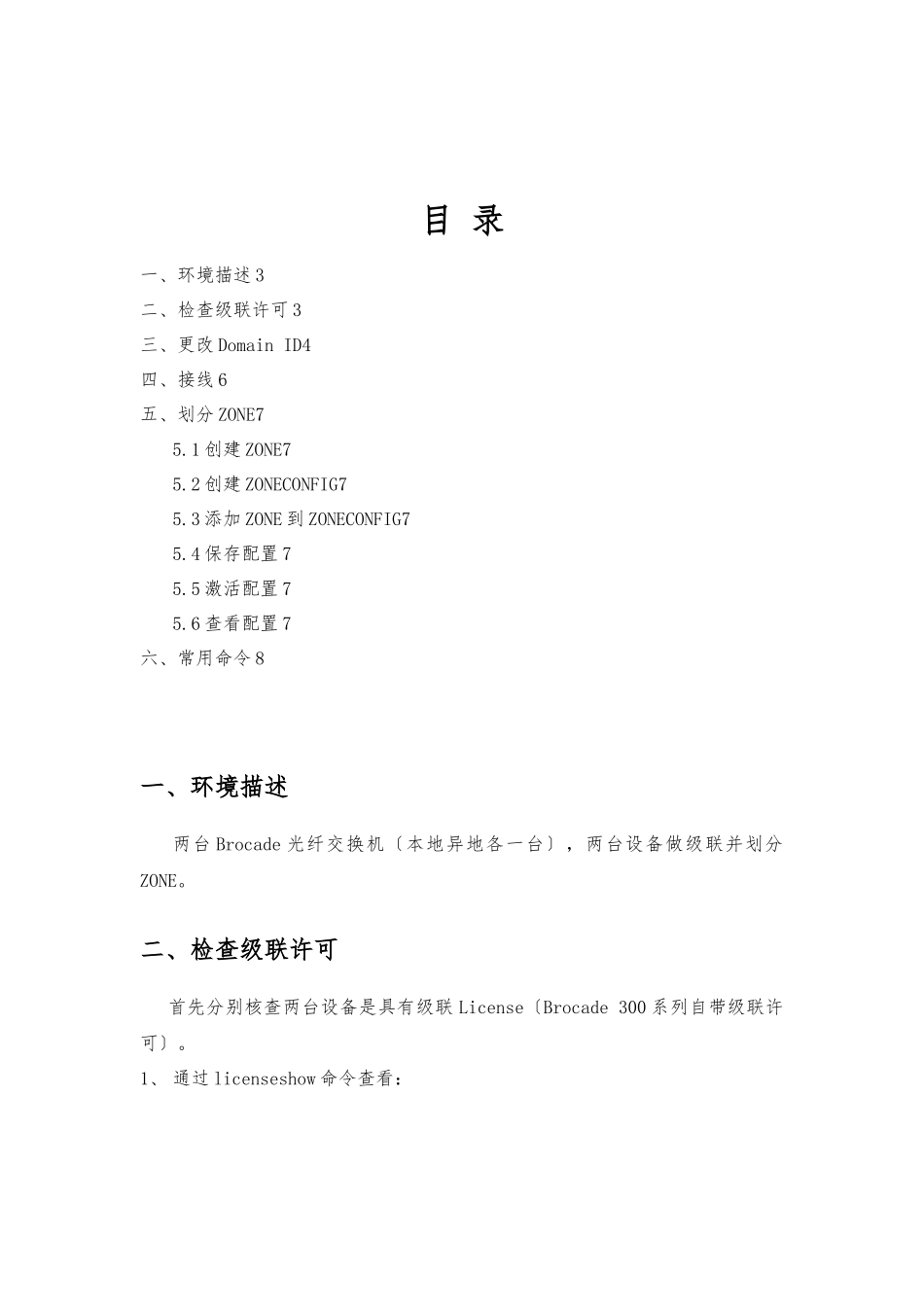

Brocade-光纤交换机级联及划分ZONE_第1页
1/14

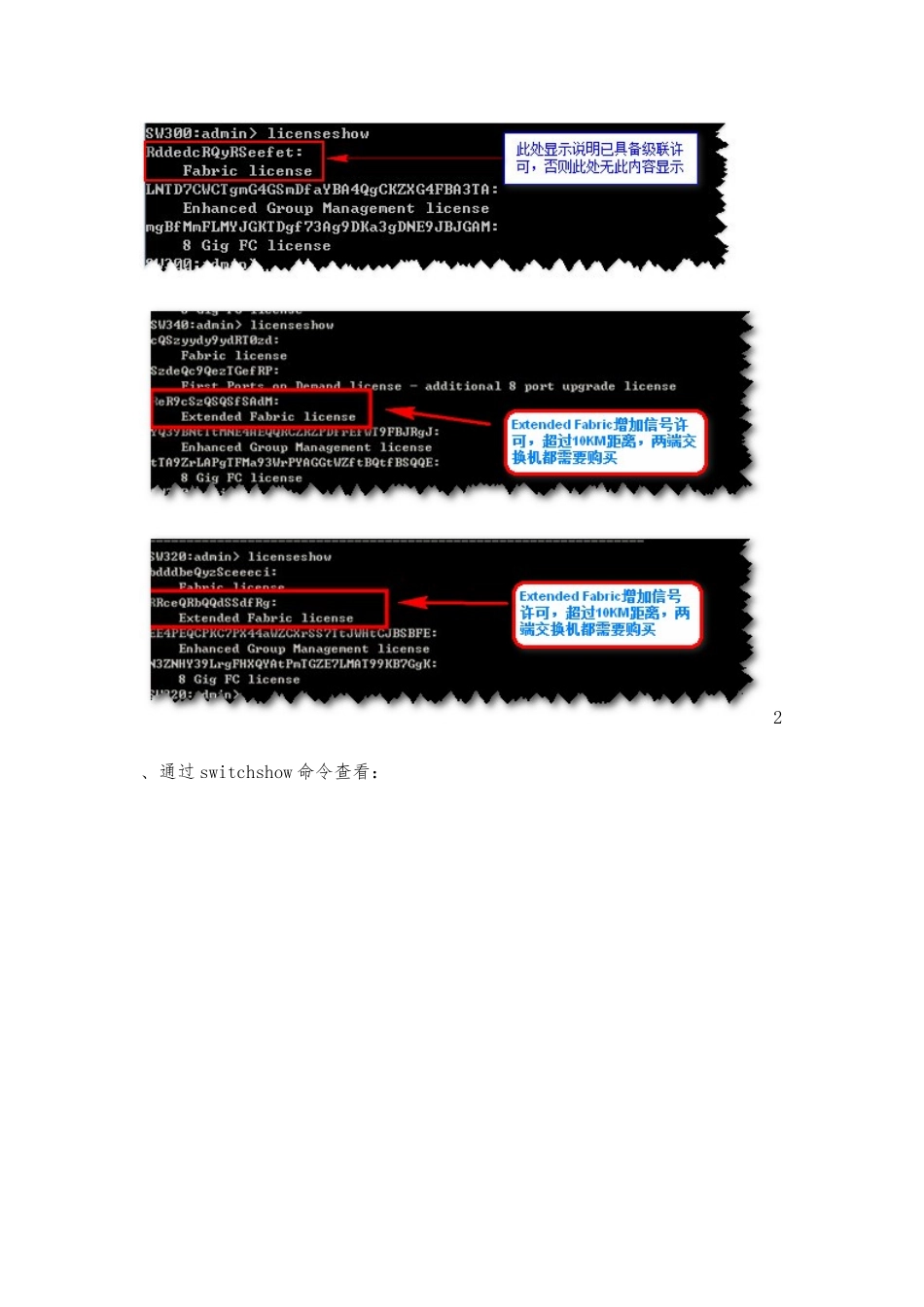

Brocade-光纤交换机级联及划分ZONE_第2页
2/14

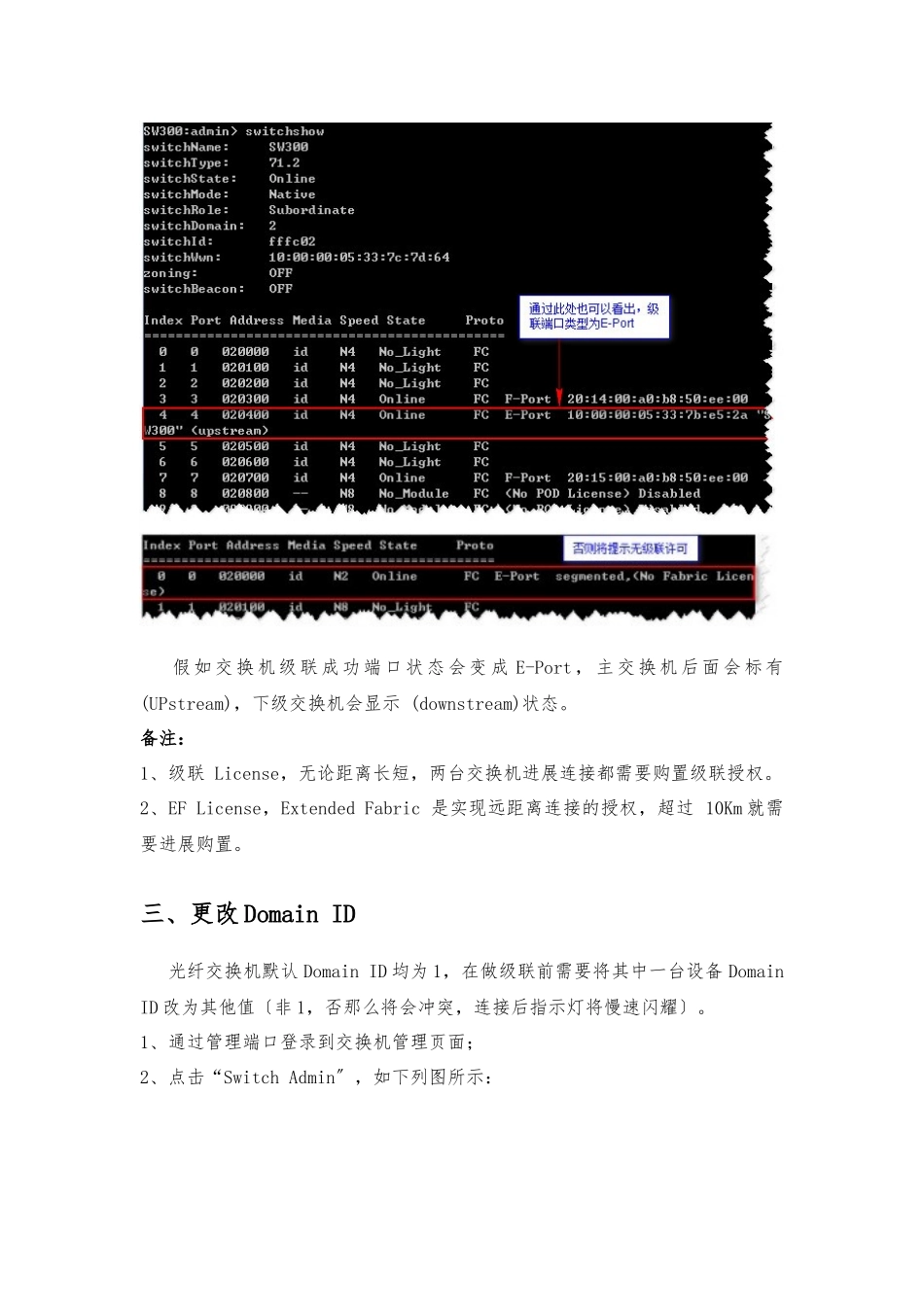

Brocade-光纤交换机级联及划分ZONE_第3页
3/14
目 录一、环境描述 3二、检查级联许可 3三、更改 Domain ID4四、接线 6五、划分 ZONE75.1 创建 ZONE75.2 创建 ZONECONFIG75.3 添加 ZONE 到 ZONECONFIG75.4 保存配置 75.5 激活配置 75.6 查看配置 7六、常用命令 8一、环境描述两台 Brocade 光纤交换机〔本地异地各一台〕,两台设备做级联并划分ZONE。二、检查级联许可首先分别核查两台设备是具有级联 License〔Brocade 300 系列自带级联许可〕。1、 通过 licenseshow 命令查看:2、通过 switchshow 命令查看:假如交换机级联成功端口状态会变成 E-Port,主交换机后面会标有 (UPstream),下级交换机会显示 (downstream)状态。备注:1、级联 License,无论距离长短,两台交换机进展连接都需要购置级联授权。2、EF License,Extended Fabric 是实现远距离连接的授权,超过 10Km 就需要进展购置。三、更改 Domain ID光纤交换机默认 Domain ID 均为 1,在做级联前需要将其中一台设备 Domain ID 改为其他值〔非 1,否那么将会冲突,连接后指示灯将慢速闪耀〕。1、通过管理端口登录到交换机管理页面;2、点击“Switch Admin〞,如下列图所示:3、准备更改 Domain ID,按下列图操作:4、更改 Domain ID,按下列图操作:四、配置远距离端口级联〔超过 10KM 才需要配置〕配置方法配置远距离连接的命令为 portcfglongdistance,具体命令格式如下 portcfglongdistance [slot/]port [distance_level] [vc_translation_link_init] [desired_distance] 参数说明slot 为插槽号,可选port 为端口号distance_level 为距离的级别,根据距离的不同可以分为一下四种级别:vc_translation_link_init 参数 1 为激活远距离连接的初始化,参数 0 为不激活模式,默认参数为 1。desired_distance 指定连接的距离,LD 和 LS 模式需要用到的参数,在 LD 模式下,这个是连接距离的上限,用来计算自动指定的 Buffer 值,假如指定距离小于实际距离那么设备自动分配的 buffer 值小于需要的 buffer 值,连接会成功,但是会造成连接降级〔degraded mode〕,在连接状态中会看到有一个“Buffer limited〞的标注,在 LS 模式中,设备不会计算实际的连接距离,系统根据指定距离分配 buffer 值。L0 为常用接口的连接模式,支持 1 Gbps 速率,最大 10 km;最大 5km 的 2Gbps 速率连接;最大 2 km 的 4 Gbps 速率连接;最大 1...
