C30路面混凝土配合比设计书

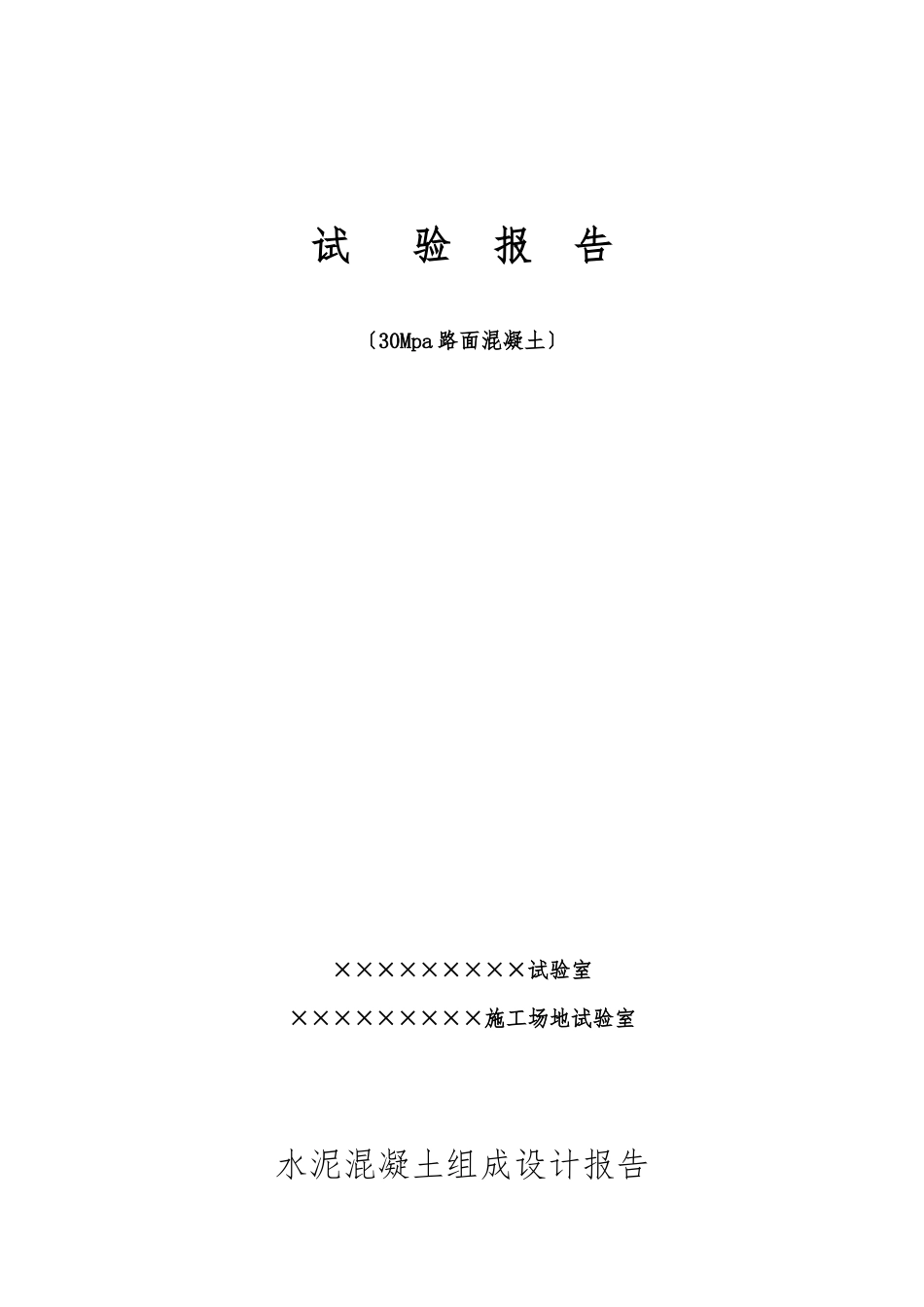

C30路面混凝土配合比设计书_第1页
1/6

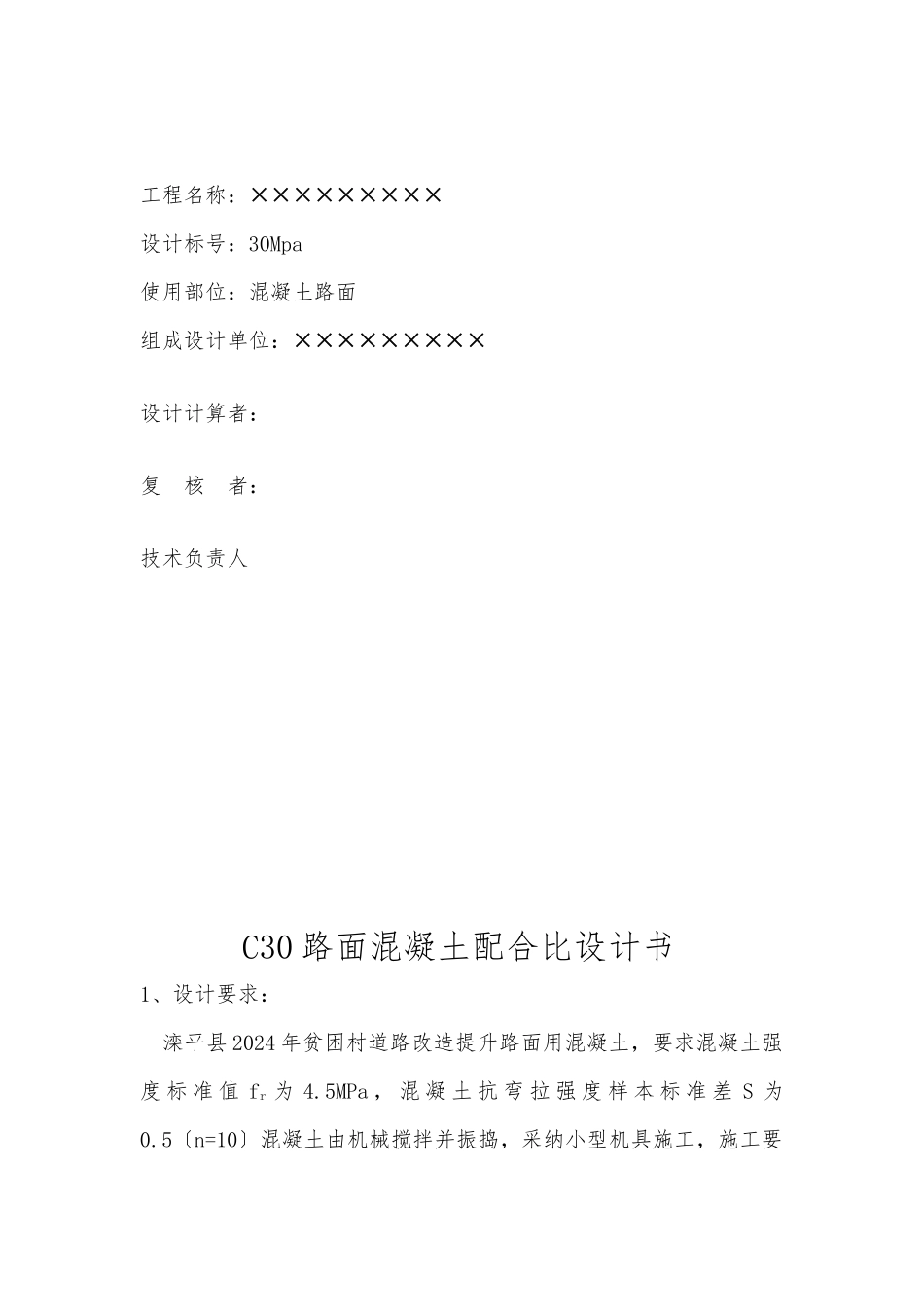

C30路面混凝土配合比设计书_第2页
2/6

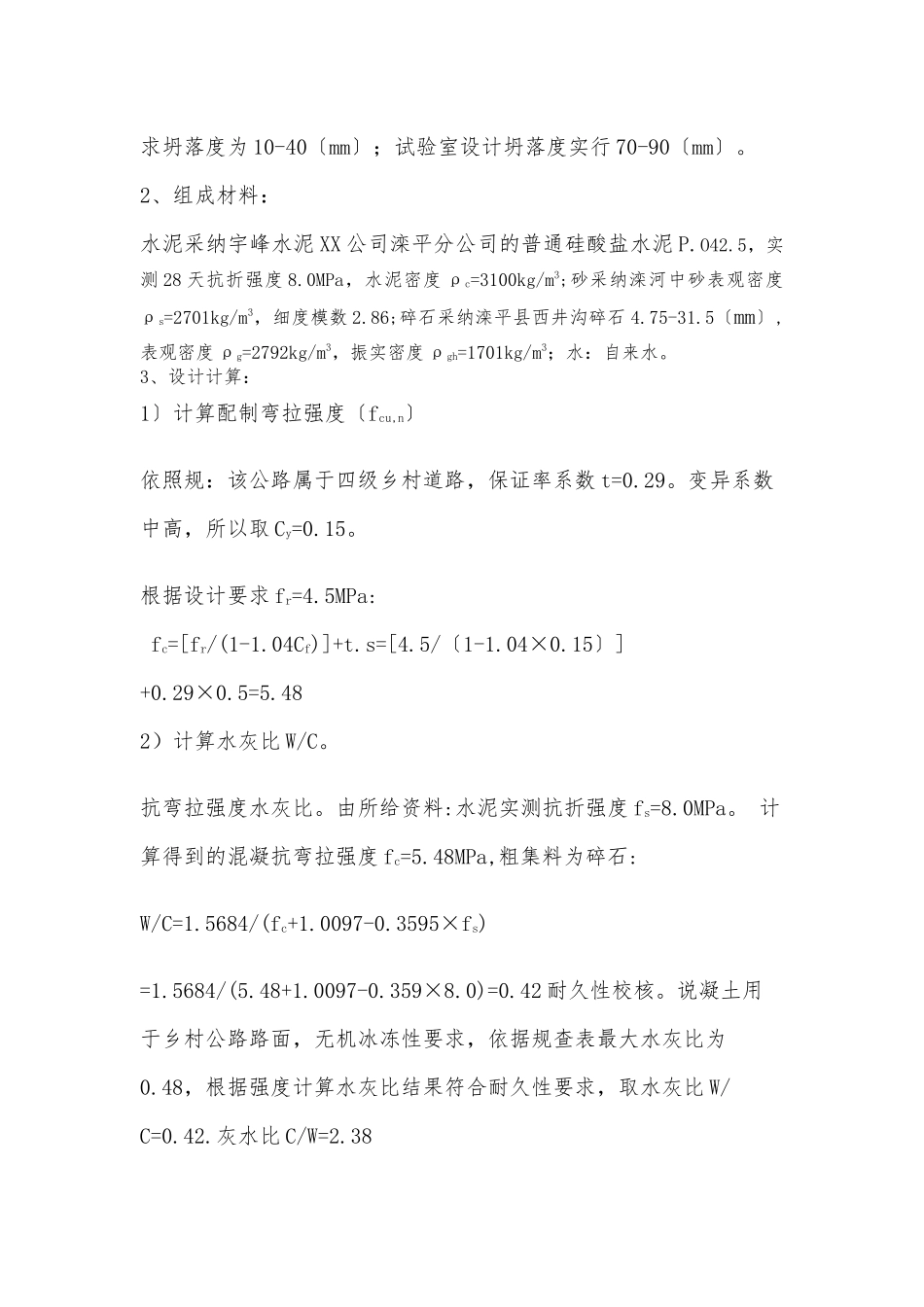

C30路面混凝土配合比设计书_第3页
3/6
试 验 报 告〔30Mpa 路面混凝土〕×××××××××试验室×××××××××施工场地试验室水泥混凝土组成设计报告工程名称:×××××××××设计标号:30Mpa使用部位:混凝土路面组成设计单位:×××××××××设计计算者:复 核 者:技术负责人C30 路面混凝土配合比设计书1、设计要求: 滦平县 2024 年贫困村道路改造提升路面用混凝土,要求混凝土强度 标 准 值 fr 为 4.5MPa , 混 凝 土 抗 弯 拉 强 度 样 本 标 准 差 S 为0.5〔n=10〕混凝土由机械搅拌并振捣,采纳小型机具施工,施工要求坍落度为 10-40〔mm〕;试验室设计坍落度实行 70-90〔mm〕。2、组成材料:水泥采纳宇峰水泥 XX 公司滦平分公司的普通硅酸盐水泥 P.O42.5,实测 28 天抗折强度 8.0MPa,水泥密度 ρc=3100kg/m3;砂采纳滦河中砂表观密度ρs=2701kg/m3,细度模数 2.86;碎石采纳滦平县西井沟碎石 4.75-31.5〔mm〕,表观密度 ρg=2792kg/m3,振实密度 ρgh=1701kg/m3;水:自来水。3、设计计算:1〕计算配制弯拉强度〔fcu,n〕依照规:该公路属于四级乡村道路,保证率系数 t=0.29。变异系数中高,所以取 Cy=0.15。根据设计要求 fr=4.5MPa: fc=[fr/(1-1.04Cf)]+t.s=[4.5/〔1-1.04×0.15〕]+0.29×0.5=5.482)计算水灰比 W/C。抗弯拉强度水灰比。由所给资料:水泥实测抗折强度 fs=8.0MPa。 计算得到的混凝抗弯拉强度 fc=5.48MPa,粗集料为碎石:W/C=1.5684/(fc+1.0097-0.3595×fs)=1.5684/(5.48+1.0097-0.359×8.0)=0.42 耐久性校核。说凝土用于乡村公路路面,无机冰冻性要求,依据规查表最大水灰比为0.48,根据强度计算水灰比结果符合耐久性要求,取水灰比 W/C=0.42.灰水比 C/W=2.383)确定砂率(βs)由砂的细度模数 2.68、碎石,依据规,取表中砂率中间值 β=36%。4)确定单位用水量(m)依据规小型机具施工出机坍落度要求为 10-40(mm),摊铺坍落度 0-20(mm)取 20mm,灰水比 C/W2.17 砂率 36%代入下式,计算用水量:mwo=104.97+0.309SL+11.27(C/W)+0.61Sp=104.97+0.309×20+11.27×2.38+0.61×36=160(kg/m3)依据规最大单位用水量为 150kg/m3,故取 150kg/m3。(5)确定单位水泥用量(m)将单位用水量 150kg/m',灰水比 C/W =2.38 代人式,计算单位水泥用量:mco=〔C/W)×mwo=2.38x150=357(kg/m3 )依据规满足耐久性要求的最小水泥用量为 290kg/m3,且计算结果满足面层混凝大单位水泥用量不大于 400kg/m3的要求。(6...
