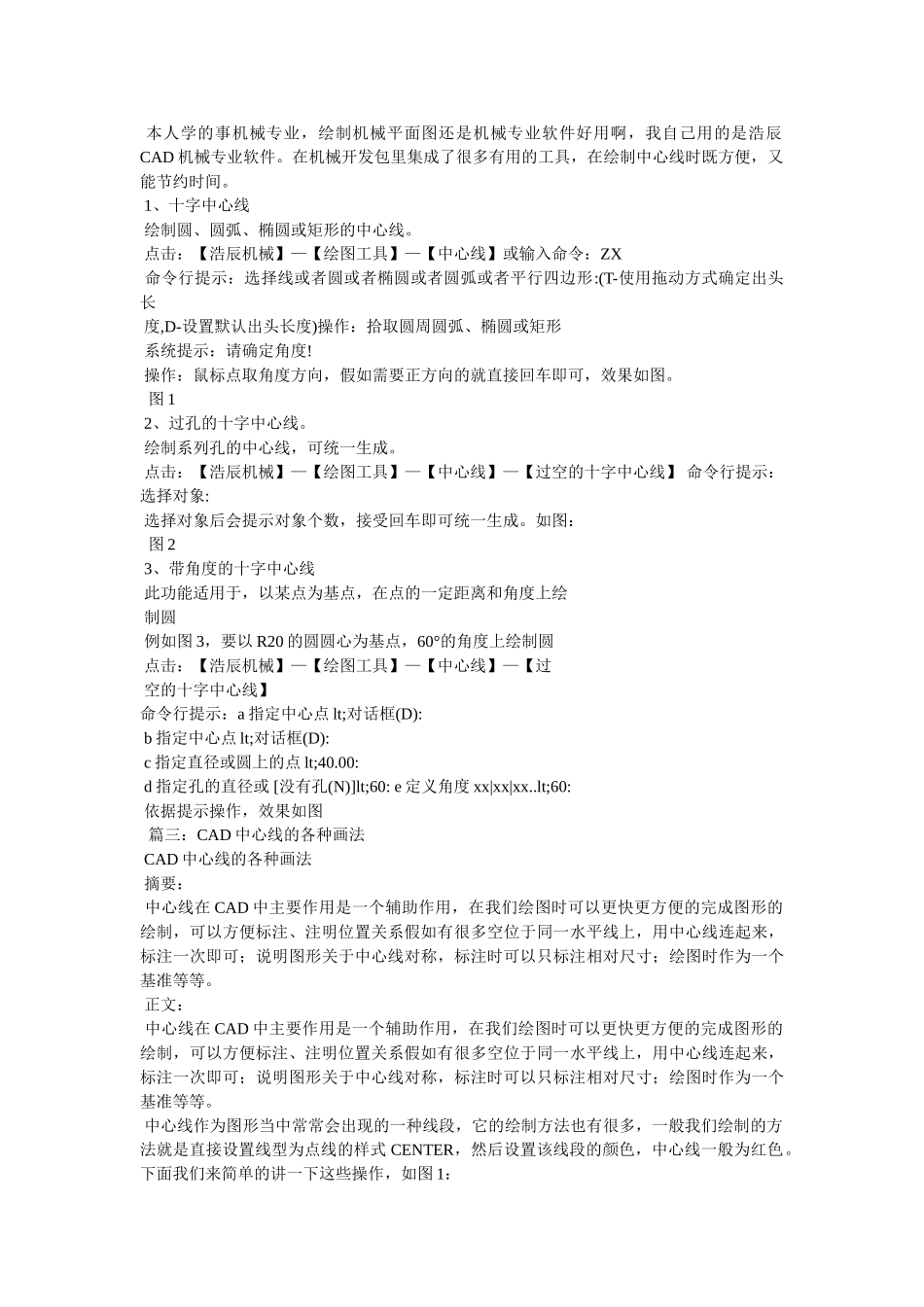

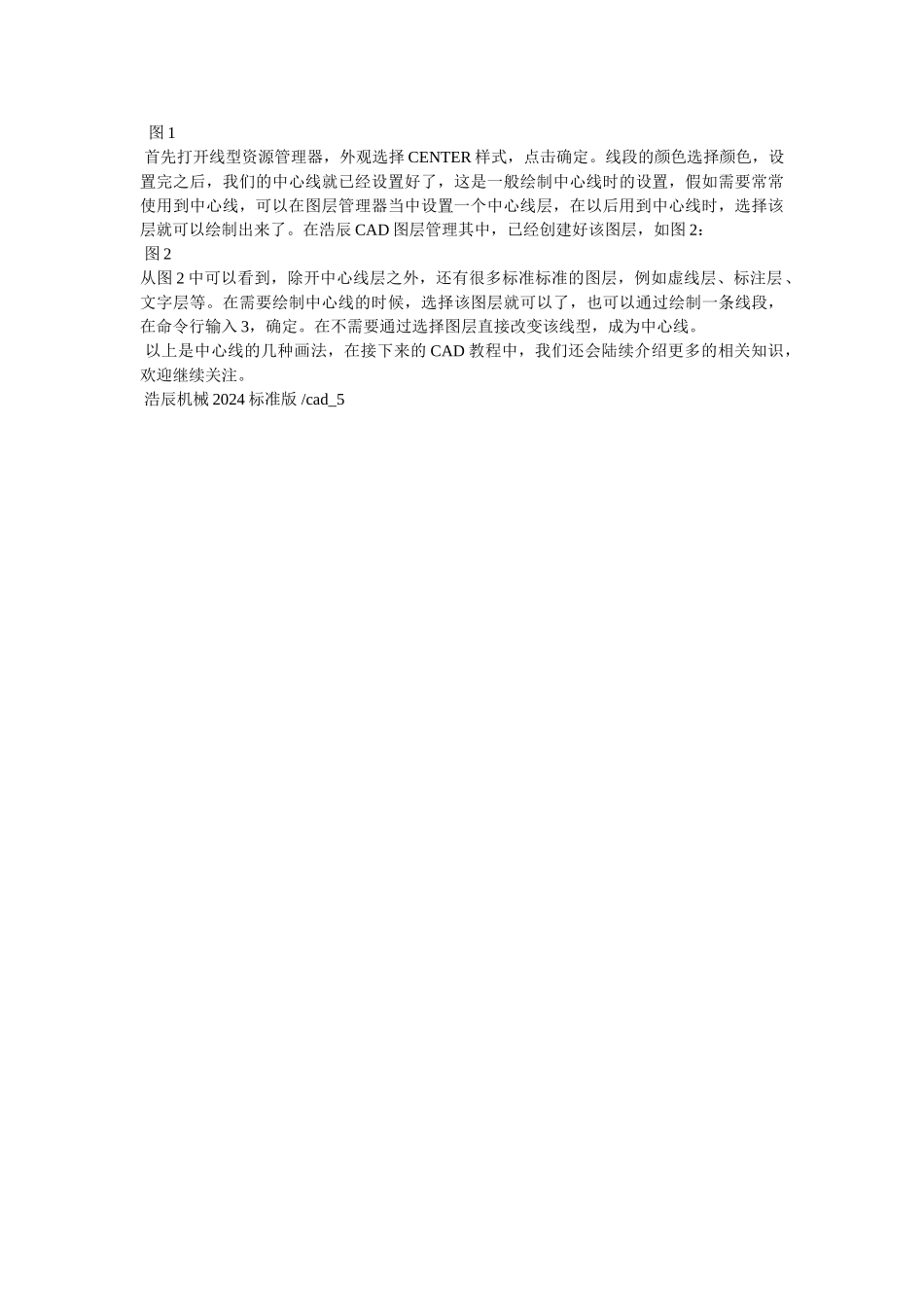

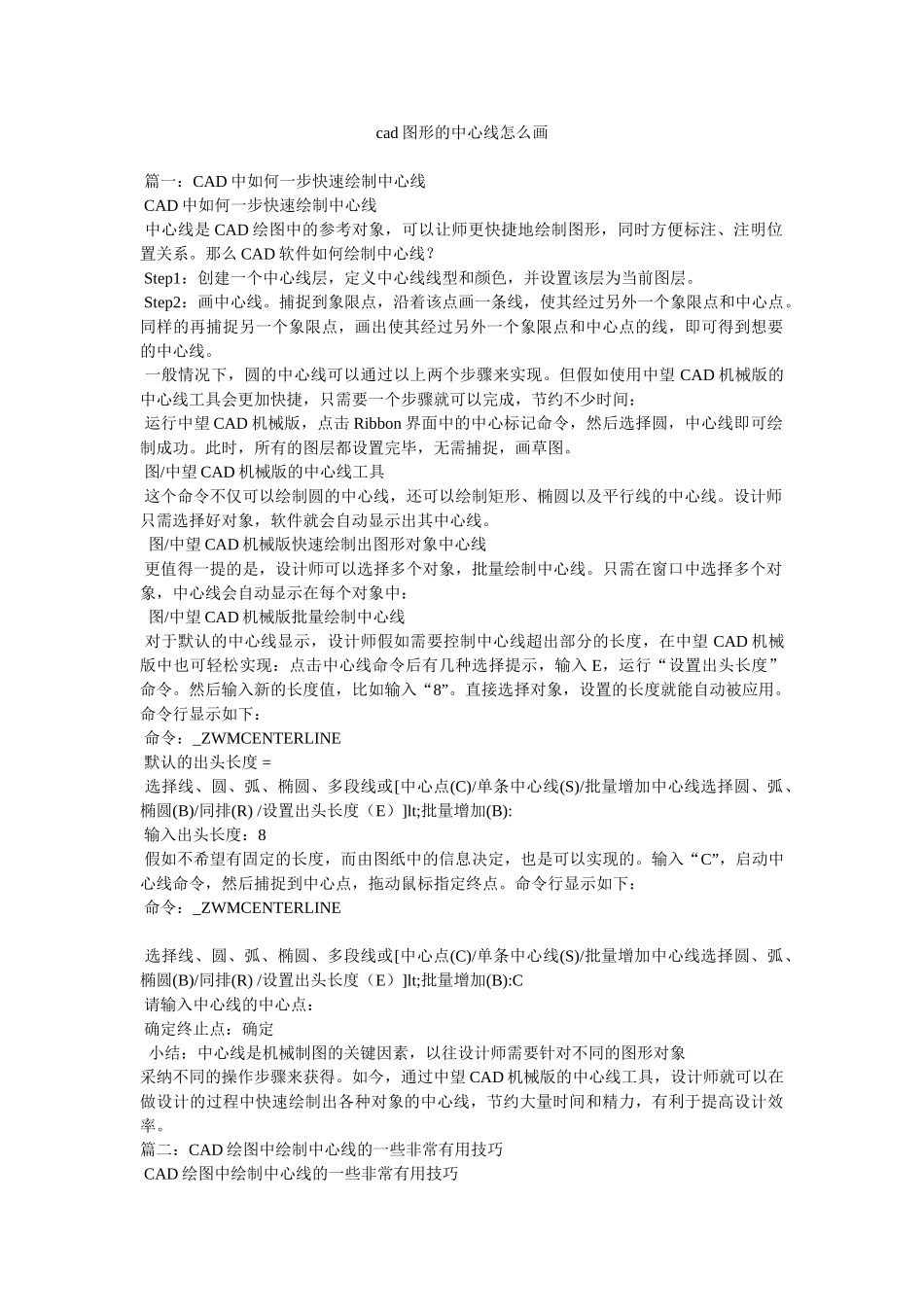

cad 图形的中心线怎么画 篇一：CAD 中如何一步快速绘制中心线 CAD 中如何一步快速绘制中心线 中心线是 CAD 绘图中的参考对象，可以让师更快捷地绘制图形，同时方便标注、注明位置关系。那么 CAD 软件如何绘制中心线？ Step1：创建一个中心线层，定义中心线线型和颜色，并设置该层为当前图层。 Step2：画中心线。捕捉到象限点，沿着该点画一条线，使其经过另外一个象限点和中心点。同样的再捕捉另一个象限点，画出使其经过另外一个象限点和中心点的线，即可得到想要的中心线。 一般情况下，圆的中心线可以通过以上两个步骤来实现。但假如使用中望 CAD 机械版的中心线工具会更加快捷，只需要一个步骤就可以完成，节约不少时间： 运行中望 CAD 机械版，点击 Ribbon 界面中的中心标记命令，然后选择圆，中心线即可绘制成功。此时，所有的图层都设置完毕，无需捕捉，画草图。 图/中望 CAD 机械版的中心线工具 这个命令不仅可以绘制圆的中心线，还可以绘制矩形、椭圆以及平行线的中心线。设计师只需选择好对象，软件就会自动显示出其中心线。 图/中望 CAD 机械版快速绘制出图形对象中心线 更值得一提的是，设计师可以选择多个对象，批量绘制中心线。只需在窗口中选择多个对象，中心线会自动显示在每个对象中： 图/中望 CAD 机械版批量绘制中心线 对于默认的中心线显示，设计师假如需要控制中心线超出部分的长度，在中望 CAD 机械版中也可轻松实现：点击中心线命令后有几种选择提示，输入 E，运行“设置出头长度”命令。然后输入新的长度值，比如输入“8”。直接选择对象，设置的长度就能自动被应用。命令行显示如下： 命令：_ZWMCENTERLINE 默认的出头长度 = 选择线、圆、弧、椭圆、多段线或[中心点(C)/单条中心线(S)/批量增加中心线选择圆、弧、椭圆(B)/同排(R) /设置出头长度（E）]lt;批量增加(B): 输入出头长度：8 假如不希望有固定的长度，而由图纸中的信息决定，也是可以实现的。输入“C”，启动中心线命令，然后捕捉到中心点，拖动鼠标指定终点。命令行显示如下： 命令：_ZWMCENTERLINE 选择线、圆、弧、椭圆、多段线或[中心点(C)/单条中心线(S)/批量增加中心线选择圆、弧、椭圆(B)/同排(R) /设置出头长度（E）]lt;批量增加(B):C 请输入中心线的中心点： 确定终止点：确定 小结：中心线是机械制图的关键因素，以往设计师需要针对不同的图形对象采纳不同的操作步骤来获得。如今，通过中望 CAD 机...
