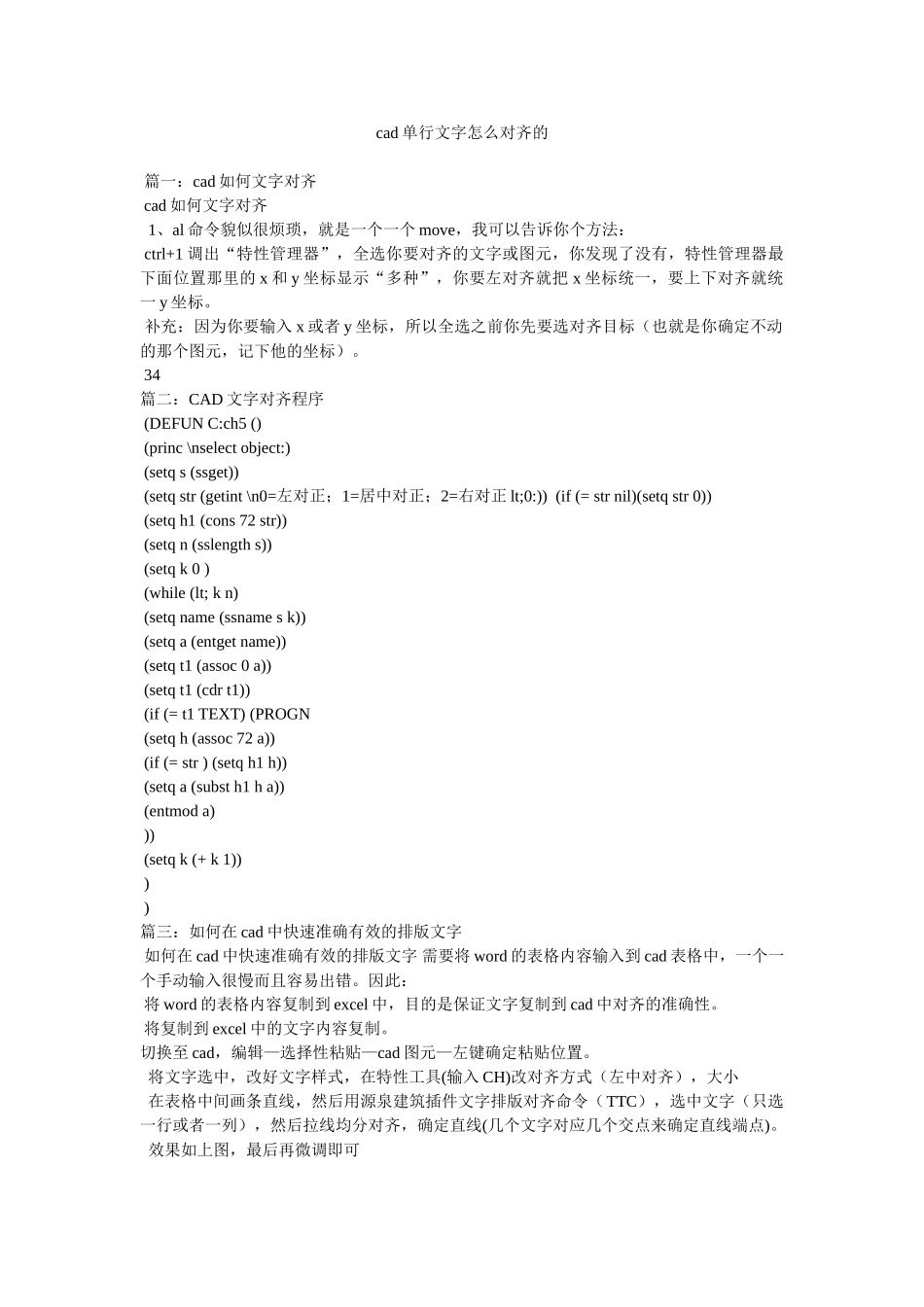

cad 单行文字怎么对齐的 篇一:cad 如何文字对齐 cad 如何文字对齐 1、al 命令貌似很烦琐,就是一个一个 move,我可以告诉你个方法: ctrl+1 调出“特性管理器”,全选你要对齐的文字或图元,你发现了没有,特性管理器最下面位置那里的 x 和 y 坐标显示“多种”,你要左对齐就把 x 坐标统一,要上下对齐就统一 y 坐标。 补充:因为你要输入 x 或者 y 坐标,所以全选之前你先要选对齐目标(也就是你确定不动的那个图元,记下他的坐标)。 34篇二:CAD 文字对齐程序 (DEFUN C:ch5 () (princ \nselect object:) (setq s (ssget)) (setq str (getint \n0=左对正;1=居中对正;2=右对正 lt;0:)) (if (= str nil)(setq str 0)) (setq h1 (cons 72 str)) (setq n (sslength s)) (setq k 0 ) (while (lt; k n) (setq name (ssname s k)) (setq a (entget name)) (setq t1 (assoc 0 a)) (setq t1 (cdr t1)) (if (= t1 TEXT) (PROGN (setq h (assoc 72 a)) (if (= str ) (setq h1 h)) (setq a (subst h1 h a)) (entmod a) )) (setq k (+ k 1)) ) )篇三:如何在 cad 中快速准确有效的排版文字 如何在 cad 中快速准确有效的排版文字 需要将 word 的表格内容输入到 cad 表格中,一个一个手动输入很慢而且容易出错。因此: 将 word 的表格内容复制到 excel 中,目的是保证文字复制到 cad 中对齐的准确性。 将复制到 excel 中的文字内容复制。切换至 cad,编辑—选择性粘贴—cad 图元—左键确定粘贴位置。 将文字选中,改好文字样式,在特性工具(输入 CH)改对齐方式(左中对齐),大小 在表格中间画条直线,然后用源泉建筑插件文字排版对齐命令(TTC),选中文字(只选一行或者一列),然后拉线均分对齐,确定直线(几个文字对应几个交点来确定直线端点)。 效果如上图,最后再微调即可
