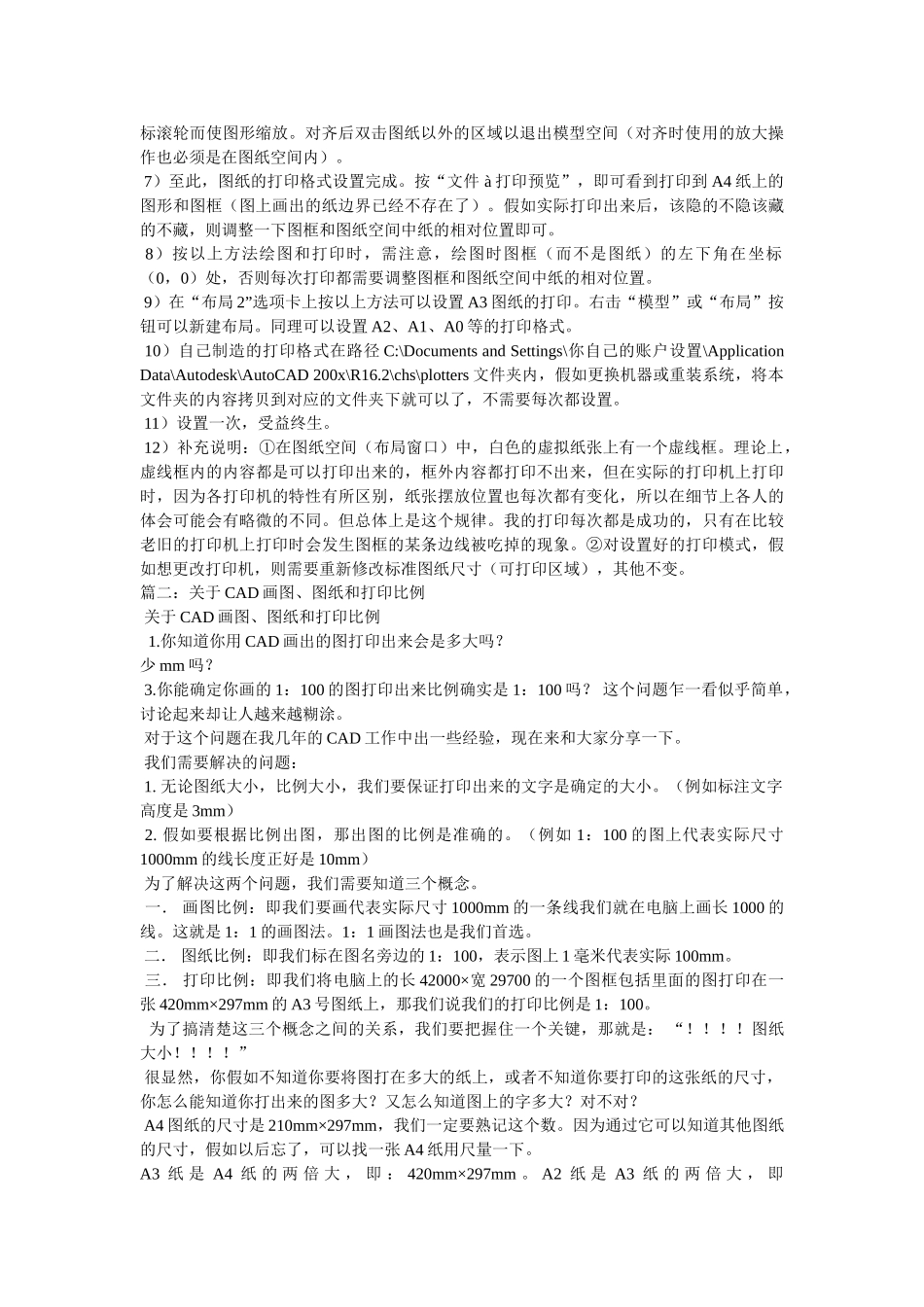

cad 怎么调比例打印图纸 篇一:CAD 图按比例打印的设置和方法 CAD 图严格按比例打印的设置和方法 不管是在打印机上还是在绘图仪上对图纸进行严格的 1:1 打印都是毫无问题的,严格按图纸标题栏标明的比例打印是人员应该养成的好习惯。下面叙述严格按比例打印的方法和设置。 在模型空间绘制完图形后在布局空间(即图纸空间)打印(模型空间和布局空间的切换见窗口左下方的按钮)。为方便打印和与他人沟通,可以在模型空间的图框内按比例绘制图形,而在图框外留一份 1:1 的图形,这样做的目的主要是文字和标注的需要,假如有更好的方法当然可以采纳。注意:图框外的图纸边界也需画出(即纸的边界)。 布 局 打 印 模 板 的 设 置 : 可 以 在 同 一 张 图 纸 内 设 置 各 种 图 幅 的 打 印 模 式 , 比 如A4、A3、A2、A1、A0 等。现以纵置 A4 图幅为例,其他图幅照此办理。 1)在模型空间绘制图纸完成后,鼠标左键点击窗口左下方“模型”按钮右侧的“布局 1”按钮切换到布局空间。在“布局 1”按钮上单击鼠标右键,在弹出的菜单中选“重命名”,输入“A4”(当然也可以随意输入其他,取决于个人爱好)。 2)在刚建立的“A4” 按钮上单击鼠标右键,在弹出的菜单中选“页面设置管理器”,在弹出的对话框中单击“新建”按钮,在“新页面设置名”中输入“A4-V”(表示 A4 纵置,也可其他输入),按“确定”后弹出“页面设置”对话框,可以在此设置打印模式,设置完后按“确定”,也可以先不设置,按“取消”回到“页面设置管理器”,不管怎样,要使设置生效,必须将设置变为当前设置,方法是鼠标左键选中“A4-V”然后按“置为当前”。 3)要修改设置,在“页面设置管理器”对话框内鼠标左键选中“A4-V”然后按“修改”按钮,进入“页面设置”对话框,在”打印机/绘图仪”名称栏内可选实际的打印机/绘图仪,也可以选虚拟打印机如 PDF 打印机。在“图纸尺寸”框内选“A4”,在“打印区域”框内选“布局”,在“图纸偏移”框内输入 X:0.0,Y:0.0,在“打印比例”框内选“1:1”, “缩放线宽”不选,“图形方向”选“纵向”,“打印选项”选“按样式打印”和“最后打印图纸空间”,“打印样式表”内选一种打印样式(取决于按线宽打印还是按颜色打印,根据个人的习惯或者公司的规定,假如绘图时不同的图线设置的是线宽,则可选“monochrome.ctb”选项,也可以自己建立打印样式,可按右侧铅笔...
