CAD快捷键命令大全

CAD快捷键命令大全_第1页
1/11
CAD快捷键命令大全_第2页
2/11

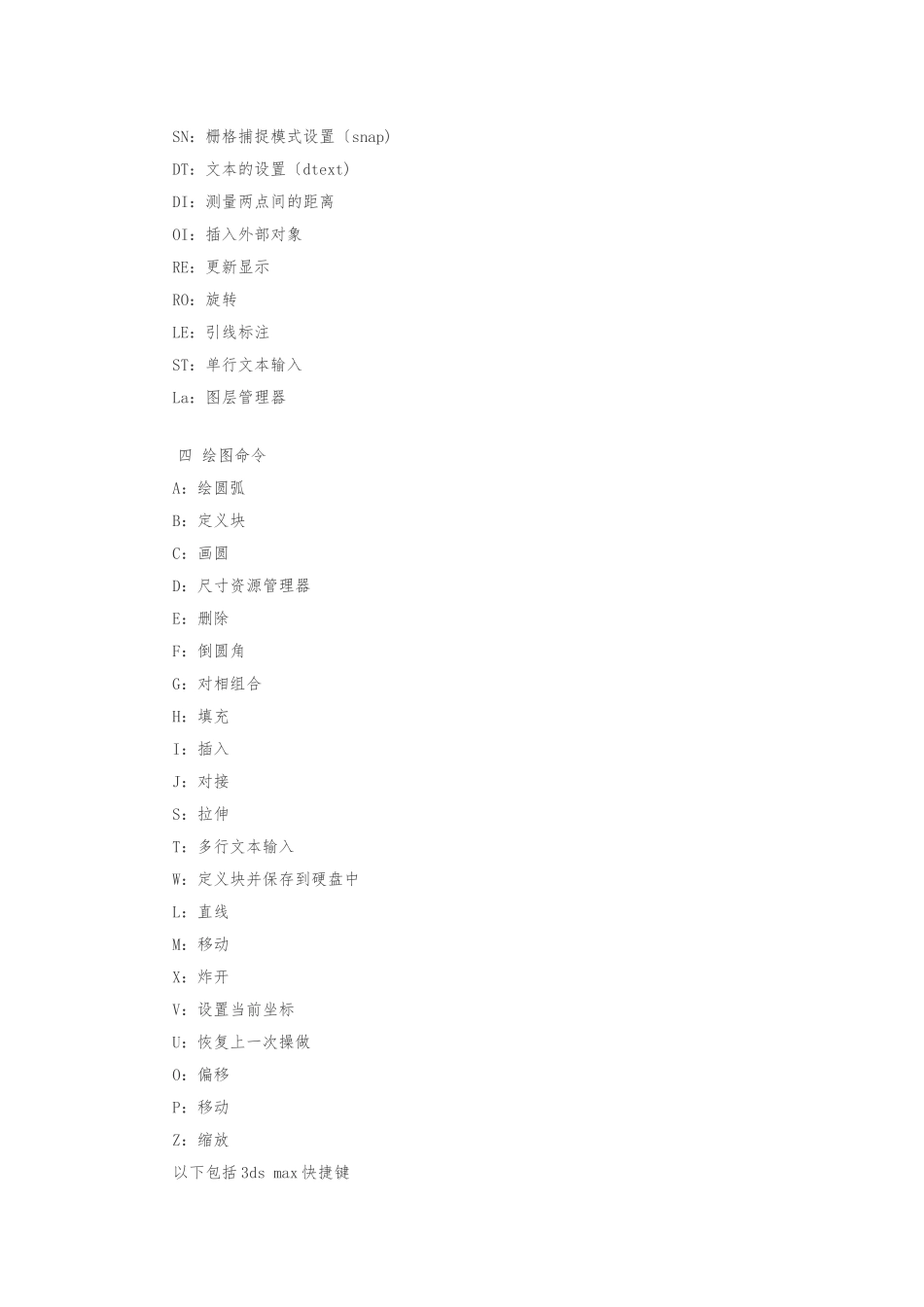

CAD快捷键命令大全_第3页
3/11
一:常用功能键 F1: 猎取帮助 F2: 实现作图窗和文本窗口的切换 F3: 控制是否实现对象自动捕捉 F4: 数字化仪控制 F5: 等轴测平面切换 F6: 控制状态行上坐标的显示方式 F7: 栅格显示模式控制 F8: 正交模式控制 F9: 栅格捕捉模式控制 F10: 极轴模式控制 F11: 对象追踪模式控制 〔用 ALT+字母可快速选择命令,这种方法可快捷操作大多数软件。〕二常用 CTRL,ALT 快捷键 ALT+TK 如快速选择 ALT+NL 线性标注 ALT+VV4 快速创立四个视口 ALT+MUP 提取轮廓 Ctrl+B: 栅格捕捉模式控制〔F9〕 Ctrl+C: 将选择的对象复制到剪切板上 Ctrl+F: 控制是否实现对象自动捕捉〔F3〕 Ctrl+G: 栅格显示模式控制〔F7〕 Ctrl+J: 重复执行上一步命令 Ctrl+K: 超级 Ctrl+N: 新建图形文件 Ctrl+M: 翻开选项对话框 Ctrl+O:翻开图象文件 Ctrl+P:翻开打印对说框 Ctrl+S:保存文件 Ctrl+U:极轴模式控制〔F10〕 Ctrl+v:粘贴剪贴板上的容 Ctrl+W:对象追 踪式控制〔F11〕 Ctrl+X:剪切所选择的容 Ctrl+Y:重做 Ctrl+Z:取消前一步的操作 Ctrl+1:翻开特性对话框 Ctrl+2:翻开图象资源管理器 Ctrl+3:翻开工具选项板 Ctrl+6:翻开图象数据原子 Ctrl+8 或 QC:快速计算器三 尺寸标注 DRA:半径标注 DDI:直径标注 DAL:对齐标注 DAN:角度标注 END:捕捉到端点 MID:捕捉到中点 INT:捕捉到交点 CEN:捕捉到圆心 QUA:捕捉到象限点 TAN:捕捉到切点 PER:捕捉到垂足 NOD:捕捉到节点 NEA:捕捉到最近点 AA:测量区域和周长〔area) ID:指定坐标 LI:指定集体〔个体〕的坐标 AL:对齐〔align) AR: 阵列〔array) AP:加载*lsp 程系 AV:翻开视图对话框〔dsviewer) SE:翻开对象自动捕捉对话框 ST:翻开字体设置对话框〔style) SO:绘制二围面〔 2d solid) SP:拼音的校核〔spell) SC:缩放比例 (scale) SN:栅格捕捉模式设置〔snap) DT:文本的设置〔dtext) DI:测量两点间的距离 OI:插入外部对象 RE:更新显示 RO:旋转 LE:引线标注 ST:单行文本输入 La:图层管理器四 绘图命令 A:绘圆弧 B:定义块 C:画圆 D:尺寸资源管理器 E:删除 F:倒圆角 G:对相组合 H:填充 I:插入 J:对接 S:拉伸 T:多行文本输入 W:定义块并保存到硬盘中 L:直线 M:移动 X:炸开 V:设置当前坐标 U:恢复上一次操做 O:偏移 P:移动 Z:缩放 以下包括 3ds...
