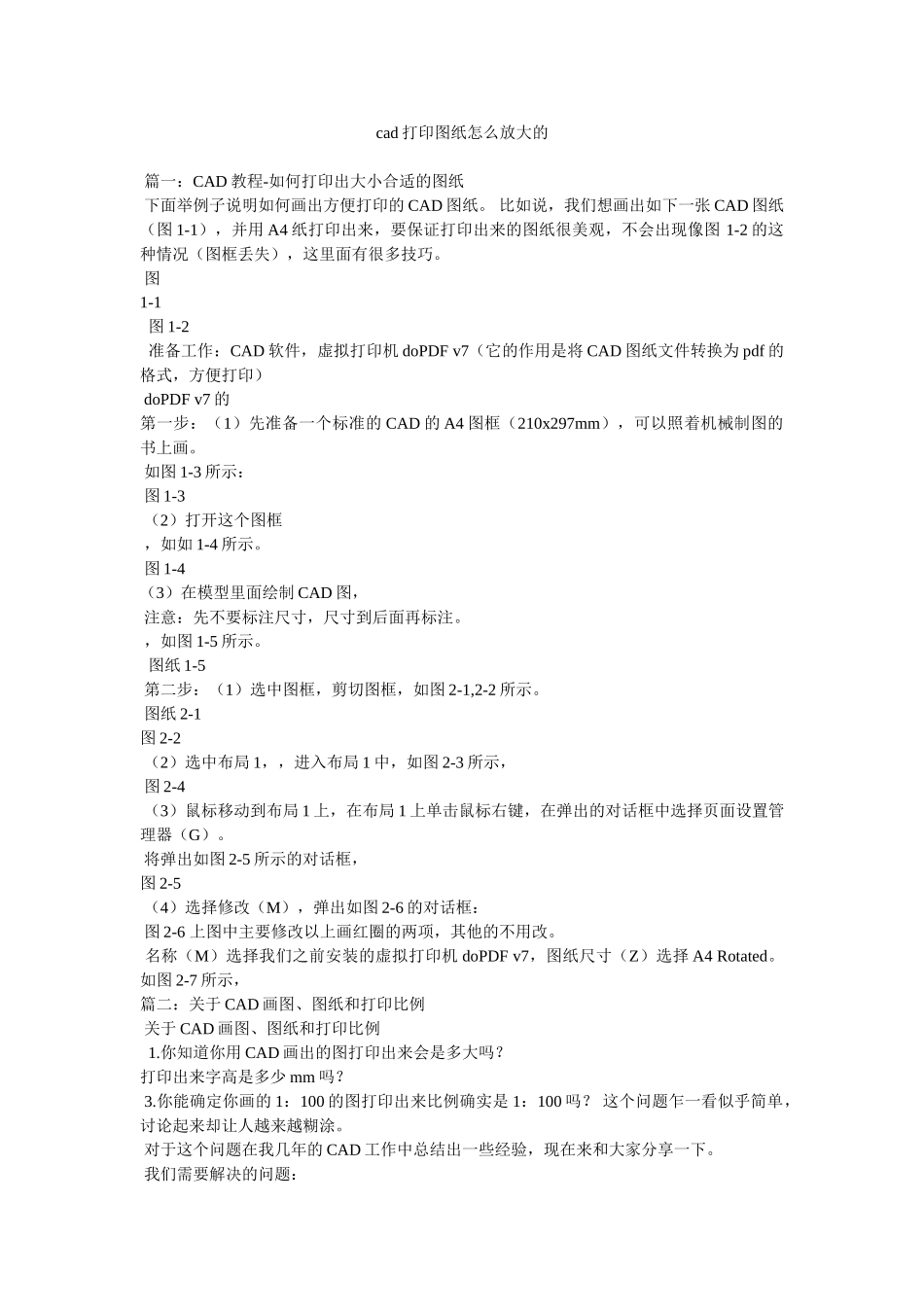

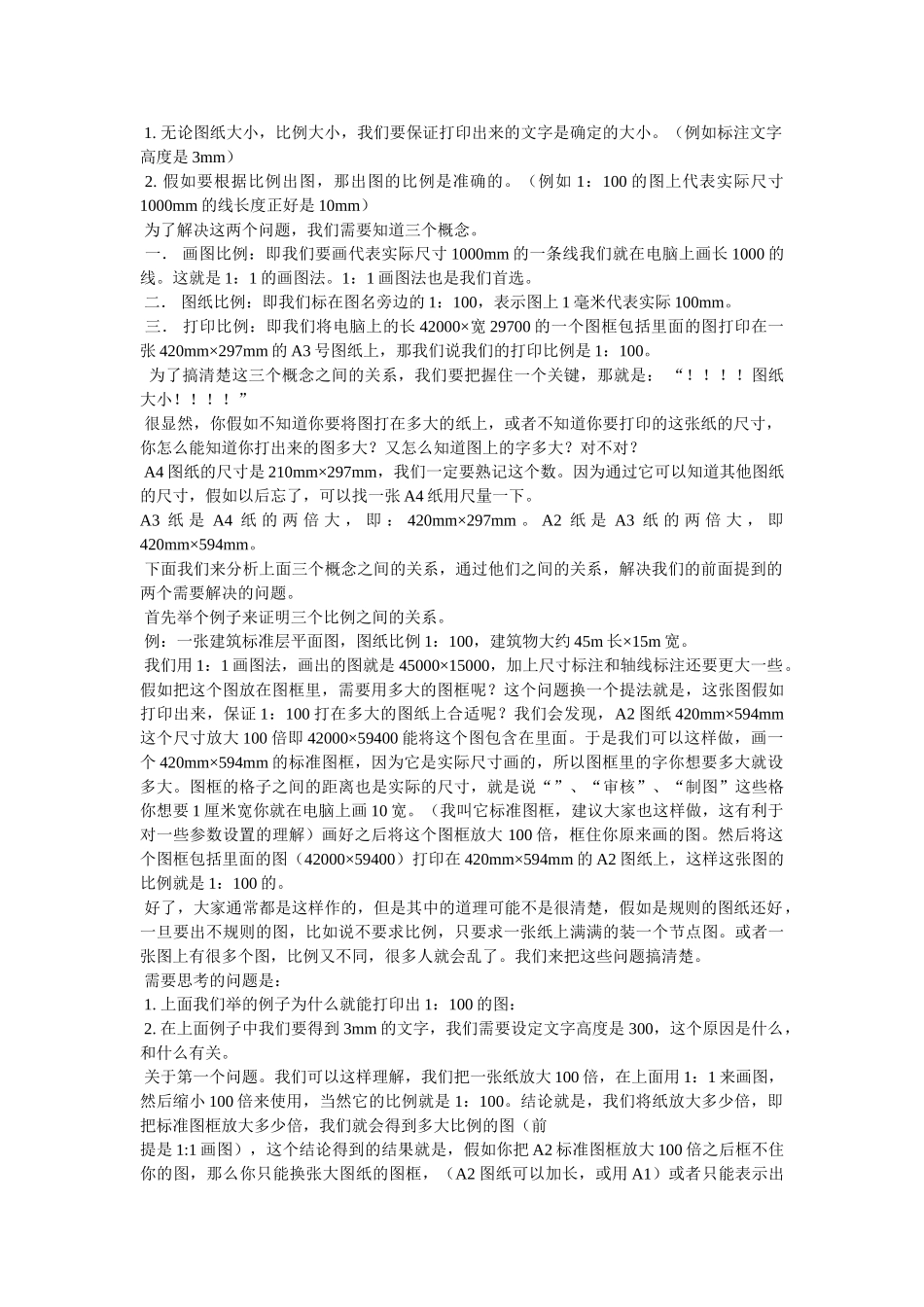

cad 打印图纸怎么放大的 篇一:CAD 教程-如何打印出大小合适的图纸 下面举例子说明如何画出方便打印的 CAD 图纸。 比如说,我们想画出如下一张 CAD 图纸(图 1-1),并用 A4 纸打印出来,要保证打印出来的图纸很美观,不会出现像图 1-2 的这种情况(图框丢失),这里面有很多技巧。 图1-1 图 1-2 准备工作:CAD 软件,虚拟打印机 doPDF v7(它的作用是将 CAD 图纸文件转换为 pdf 的格式,方便打印) doPDF v7 的第一步:(1)先准备一个标准的 CAD 的 A4 图框(210x297mm),可以照着机械制图的书上画。 如图 1-3 所示: 图 1-3 (2)打开这个图框 ,如如 1-4 所示。 图 1-4(3)在模型里面绘制 CAD 图, 注意:先不要标注尺寸,尺寸到后面再标注。 ,如图 1-5 所示。 图纸 1-5 第二步:(1)选中图框,剪切图框,如图 2-1,2-2 所示。 图纸 2-1图 2-2 (2)选中布局 1,,进入布局 1 中,如图 2-3 所示, 图 2-4 (3)鼠标移动到布局 1 上,在布局 1 上单击鼠标右键,在弹出的对话框中选择页面设置管理器(G)。 将弹出如图 2-5 所示的对话框,图 2-5 (4)选择修改(M),弹出如图 2-6 的对话框: 图 2-6 上图中主要修改以上画红圈的两项,其他的不用改。 名称(M)选择我们之前安装的虚拟打印机 doPDF v7,图纸尺寸(Z)选择 A4 Rotated。如图 2-7 所示,篇二:关于 CAD 画图、图纸和打印比例 关于 CAD 画图、图纸和打印比例 1.你知道你用 CAD 画出的图打印出来会是多大吗?打印出来字高是多少 mm 吗? 3.你能确定你画的 1:100 的图打印出来比例确实是 1:100 吗? 这个问题乍一看似乎简单,讨论起来却让人越来越糊涂。 对于这个问题在我几年的 CAD 工作中总结出一些经验,现在来和大家分享一下。 我们需要解决的问题: 1. 无论图纸大小,比例大小,我们要保证打印出来的文字是确定的大小。(例如标注文字高度是 3mm) 2. 假如要根据比例出图,那出图的比例是准确的。(例如 1:100 的图上代表实际尺寸1000mm 的线长度正好是 10mm) 为了解决这两个问题,我们需要知道三个概念。 一. 画图比例:即我们要画代表实际尺寸 1000mm 的一条线我们就在电脑上画长 1000 的线。这就是 1:1 的画图法。1:1 画图法也是我们首选。 二. 图纸比例:即我们标在图名旁边的 1:100,表示图上 1 毫米代表实际 100mm。 ...
