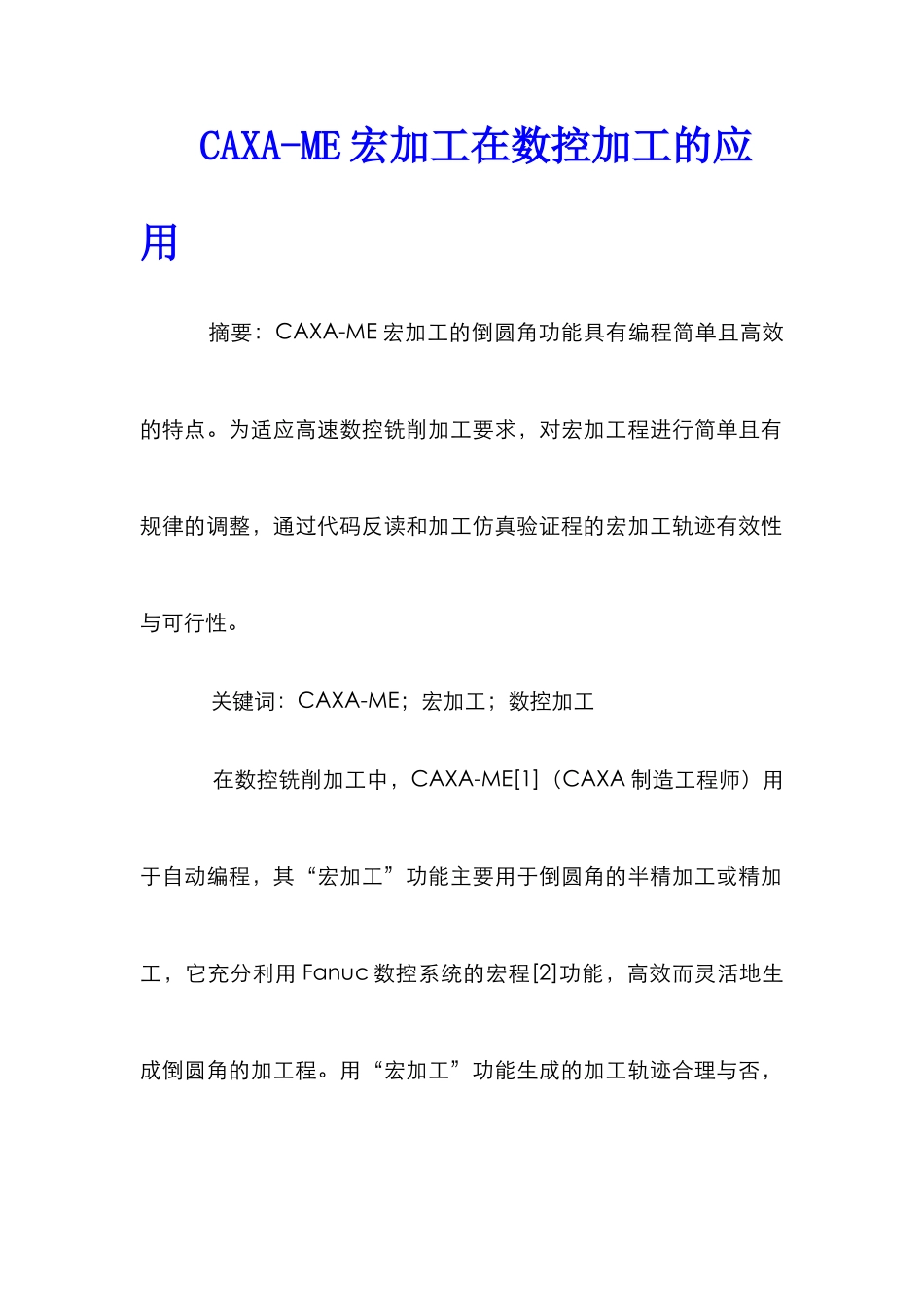

CAXA-ME宏加工在数控加工的应用_第1页
1/6

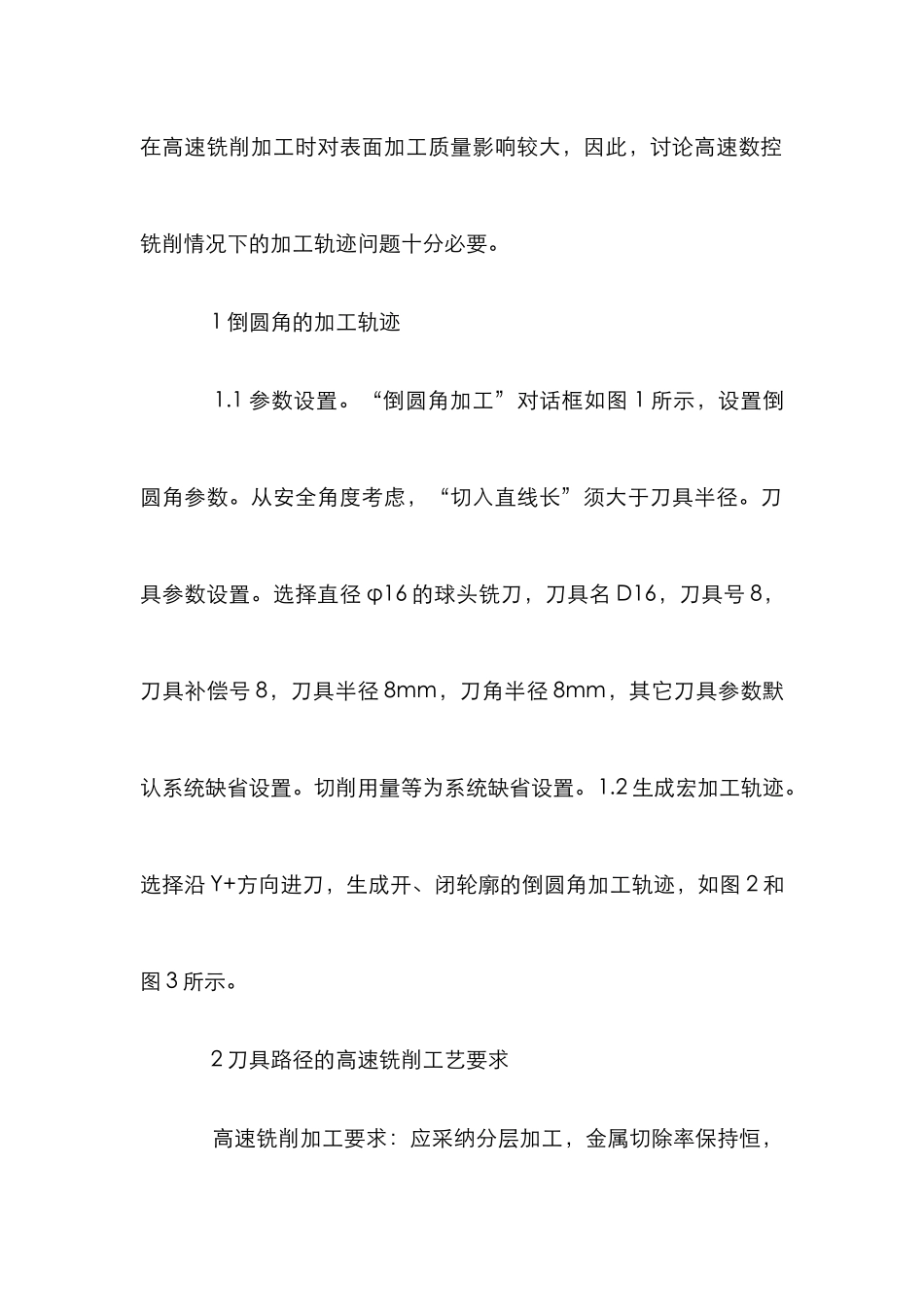

CAXA-ME宏加工在数控加工的应用_第2页
2/6

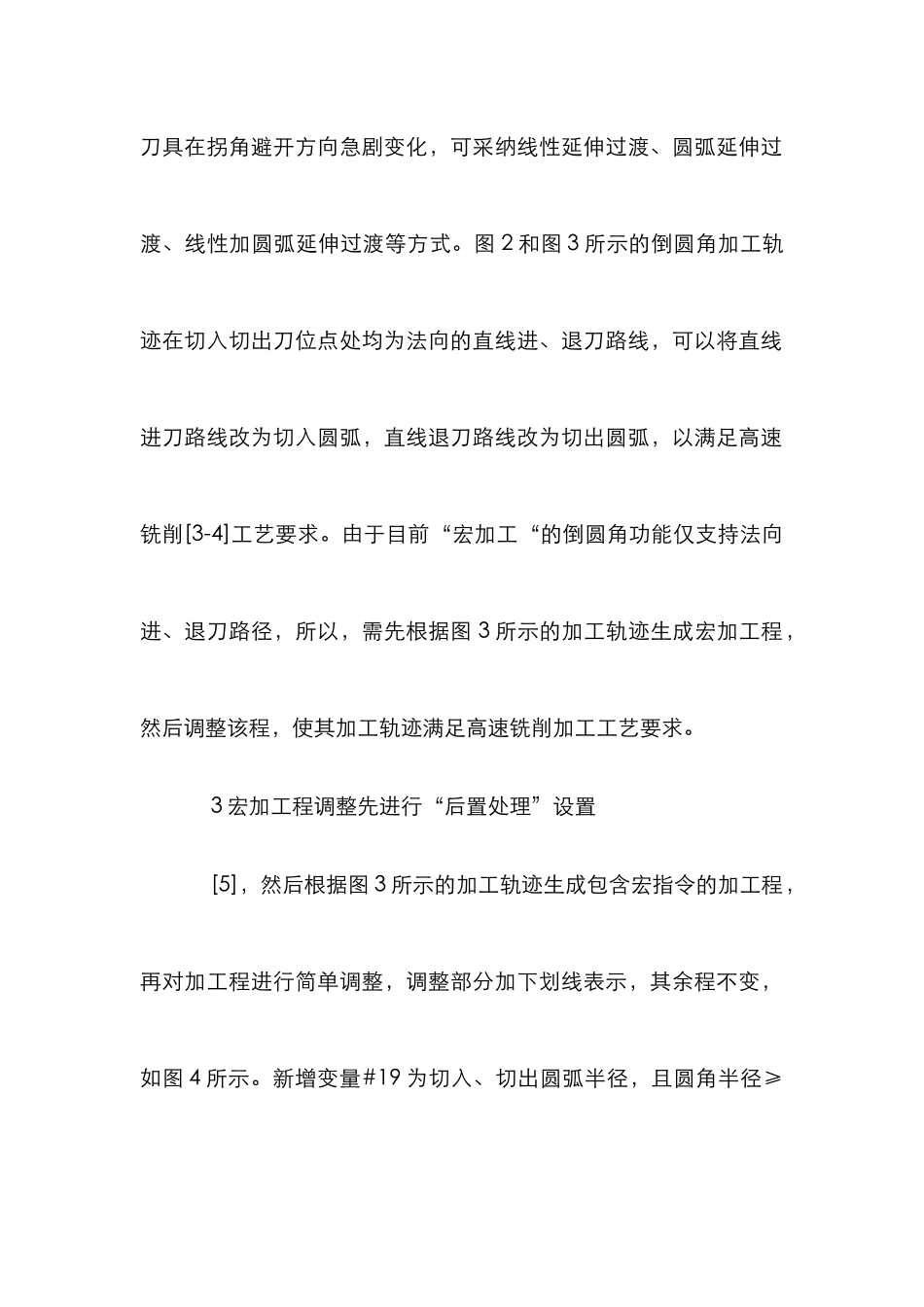

CAXA-ME宏加工在数控加工的应用_第3页
3/6
CAXA-ME 宏加工在数控加工的应用 摘要:CAXA-ME 宏加工的倒圆角功能具有编程简单且高效的特点。为适应高速数控铣削加工要求,对宏加工程进行简单且有规律的调整,通过代码反读和加工仿真验证程的宏加工轨迹有效性与可行性。 关键词:CAXA-ME;宏加工;数控加工 在数控铣削加工中,CAXA-ME[1](CAXA 制造工程师)用于自动编程,其“宏加工”功能主要用于倒圆角的半精加工或精加工,它充分利用 Fanuc 数控系统的宏程[2]功能,高效而灵活地生成倒圆角的加工程。用“宏加工”功能生成的加工轨迹合理与否,在高速铣削加工时对表面加工质量影响较大,因此,讨论高速数控铣削情况下的加工轨迹问题十分必要。 1 倒圆角的加工轨迹 1.1 参数设置。“倒圆角加工”对话框如图 1 所示,设置倒圆角参数。从安全角度考虑,“切入直线长”须大于刀具半径。刀具参数设置。选择直径 φ16 的球头铣刀,刀具名 D16,刀具号 8,刀具补偿号 8,刀具半径 8mm,刀角半径 8mm,其它刀具参数默认系统缺省设置。切削用量等为系统缺省设置。1.2 生成宏加工轨迹。选择沿 Y+方向进刀,生成开、闭轮廓的倒圆角加工轨迹,如图 2 和图 3 所示。 2 刀具路径的高速铣削工艺要求 高速铣削加工要求:应采纳分层加工,金属切除率保持恒,刀具在拐角避开方向急剧变化,可采纳线性延伸过渡、圆弧延伸过渡、线性加圆弧延伸过渡等方式。图 2 和图 3 所示的倒圆角加工轨迹在切入切出刀位点处均为法向的直线进、退刀路线,可以将直线进刀路线改为切入圆弧,直线退刀路线改为切出圆弧,以满足高速铣削[3-4]工艺要求。由于目前“宏加工“的倒圆角功能仅支持法向进、退刀路径,所以,需先根据图 3 所示的加工轨迹生成宏加工程,然后调整该程,使其加工轨迹满足高速铣削加工工艺要求。 3 宏加工程调整先进行“后置处理”设置 [5],然后根据图 3 所示的加工轨迹生成包含宏指令的加工程,再对加工程进行简单调整,调整部分加下划线表示,其余程不变,如图 4 所示。新增变量#19 为切入、切出圆弧半径,且圆角半径≥#19>刀具半径;#20 为切入直线长度,且刀具直径≥#20>刀具半径;进、退刀位点处设 1/4 圆弧切入、切出路径。 4 加工轨迹验证及加工仿真 CAXA-ME 的“CAXA 编程助手”[6]功能模块具有“代码反读”和“加工仿真”功能,通过“代码反读”操作将图 4 中调整后的加工程转换为加工轨迹,如图 5,6 所示。同时,“加工仿真”所显示的动...
