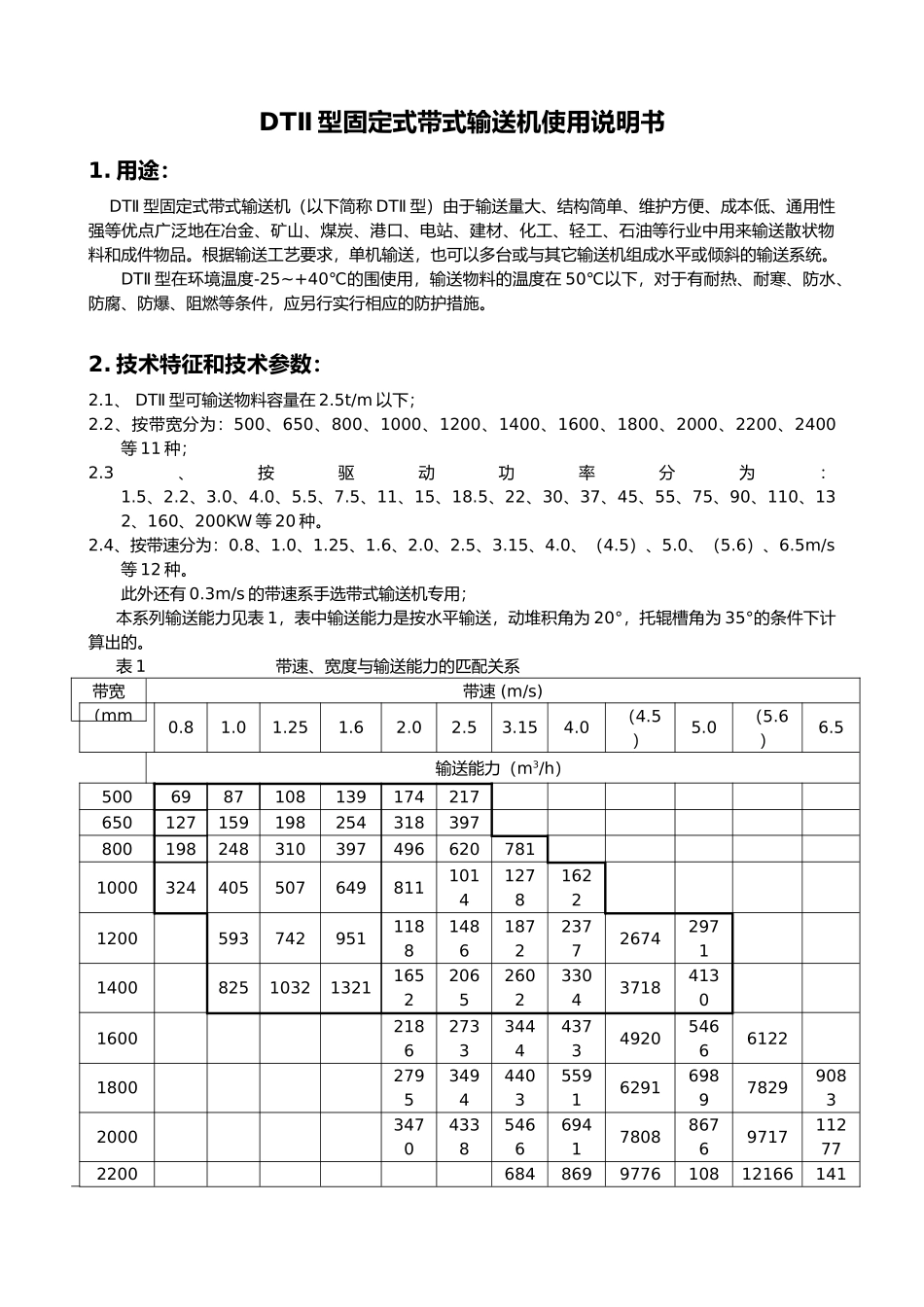

DTⅡ 型固定式带式输送机使用说明书DTⅡ 型固定式带式输送机使用说明书1. 用途： DTⅡ 型固定式带式输送机（以下简称 DTⅡ 型）由于输送量大、结构简单、维护方便、成本低、通用性强等优点广泛地在冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等行业中用来输送散状物料和成件物品。根据输送工艺要求，单机输送，也可以多台或与其它输送机组成水平或倾斜的输送系统。DTⅡ 型在环境温度-25~+40℃的围使用，输送物料的温度在 50℃以下，对于有耐热、耐寒、防水、防腐、防爆、阻燃等条件，应另行实行相应的防护措施。2. 技术特征和技术参数：2.1、 DTⅡ 型可输送物料容量在 2.5t/m 以下；2.2、按带宽分为：500、650、800、1000、1200、1400、1600、1800、2000、2200、2400等 11 种；2.3、按驱动功率分为：1.5、2.2、3.0、4.0、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、132、160、200KW 等 20 种。2.4、按带速分为：0.8、1.0、1.25、1.6、2.0、2.5、3.15、4.0、（4.5）、5.0、（5.6）、6.5m/s等 12 种。此外还有 0.3m/s 的带速系手选带式输送机专用；本系列输送能力见表 1，表中输送能力是按水平输送，动堆积角为 20°，托辊槽角为 35°的条件下计算出的。表 1 带速、宽度与输送能力的匹配关系带宽（mm带速 (m/s)0.81.01.251.62.02.53.154.0（4.5）5.0（5.6）6.5输送能力（m3/h）50069871081391742176501271591982543183978001982483103974966207811000324405507649811101412781622120059374295111881486187223772674297114008251032132116522065260233043718413016002186273334444373492054666122180027953494440355916291698978299083200034704338546669417808867697171127722006848699776108121661413063202400828910526118421315814737171042.5、输送机允许输送的物料块度取决于带宽、带速、槽角和倾角，也取决于大块物料出现的频率。各种带宽适用的最大块度，本系列推举按表 2 选取。当输送硬岩时，带宽超过 1200 mm 后，一般应限制在350 mm。而不能随带宽的增长而加大。表 2 单位（mm）带宽50065080010001200140016001800200022002400最大块度1001502003003503503503503503503503. 结构概述3.1 整机布置：DTⅡ 的整机布置应有设计者根据物料输送工艺与其它要求进行主参数选择与计算后，选用本系列的各个部件组成一台完整的输送机。制造厂按总图或部件清单生产供货，设计者应...
