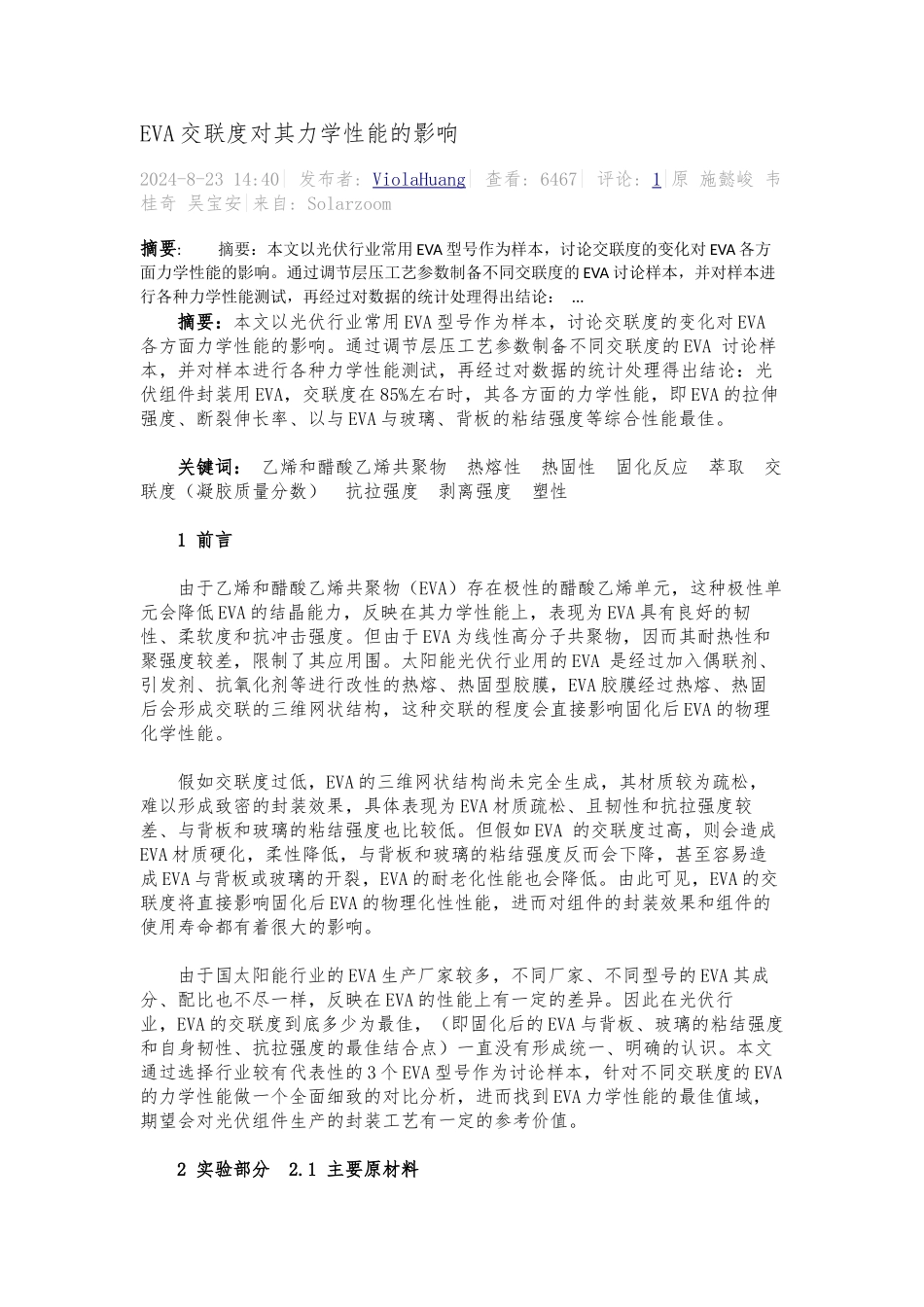

EVA 交联度对其力学性能的影响 2024-8-23 14:40| 发布者: ViolaHuang| 查看: 6467| 评论: 1|原 施懿峻 韦桂奇 吴宝安|来自: Solarzoom摘要: 摘要：本文以光伏行业常用 EVA 型号作为样本，讨论交联度的变化对 EVA 各方面力学性能的影响。通过调节层压工艺参数制备不同交联度的 EVA 讨论样本，并对样本进行各种力学性能测试，再经过对数据的统计处理得出结论： ... 摘要：本文以光伏行业常用 EVA 型号作为样本，讨论交联度的变化对 EVA各方面力学性能的影响。通过调节层压工艺参数制备不同交联度的 EVA 讨论样本，并对样本进行各种力学性能测试，再经过对数据的统计处理得出结论：光伏组件封装用 EVA，交联度在 85%左右时，其各方面的力学性能，即 EVA 的拉伸强度、断裂伸长率、以与 EVA 与玻璃、背板的粘结强度等综合性能最佳。 关键词： 乙烯和醋酸乙烯共聚物 热熔性 热固性 固化反应 萃取 交联度（凝胶质量分数） 抗拉强度 剥离强度 塑性 1 前言 由于乙烯和醋酸乙烯共聚物（EVA）存在极性的醋酸乙烯单元，这种极性单元会降低 EVA 的结晶能力，反映在其力学性能上，表现为 EVA 具有良好的韧性、柔软度和抗冲击强度。但由于 EVA 为线性高分子共聚物，因而其耐热性和聚强度较差，限制了其应用围。太阳能光伏行业用的 EVA 是经过加入偶联剂、引发剂、抗氧化剂等进行改性的热熔、热固型胶膜，EVA 胶膜经过热熔、热固后会形成交联的三维网状结构，这种交联的程度会直接影响固化后 EVA 的物理化学性能。 假如交联度过低，EVA 的三维网状结构尚未完全生成，其材质较为疏松，难以形成致密的封装效果，具体表现为 EVA 材质疏松、且韧性和抗拉强度较差、与背板和玻璃的粘结强度也比较低。但假如 EVA 的交联度过高，则会造成EVA 材质硬化，柔性降低，与背板和玻璃的粘结强度反而会下降，甚至容易造成 EVA 与背板或玻璃的开裂，EVA 的耐老化性能也会降低。由此可见，EVA 的交联度将直接影响固化后 EVA 的物理化性性能，进而对组件的封装效果和组件的使用寿命都有着很大的影响。 由于国太阳能行业的 EVA 生产厂家较多，不同厂家、不同型号的 EVA 其成分、配比也不尽一样，反映在 EVA 的性能上有一定的差异。因此在光伏行业，EVA 的交联度到底多少为最佳，（即固化后的 EVA 与背板、玻璃的粘结强度和自身韧性、抗拉强度的最佳结合点）一直没有形成统一、明确的认识。本文通过选...
