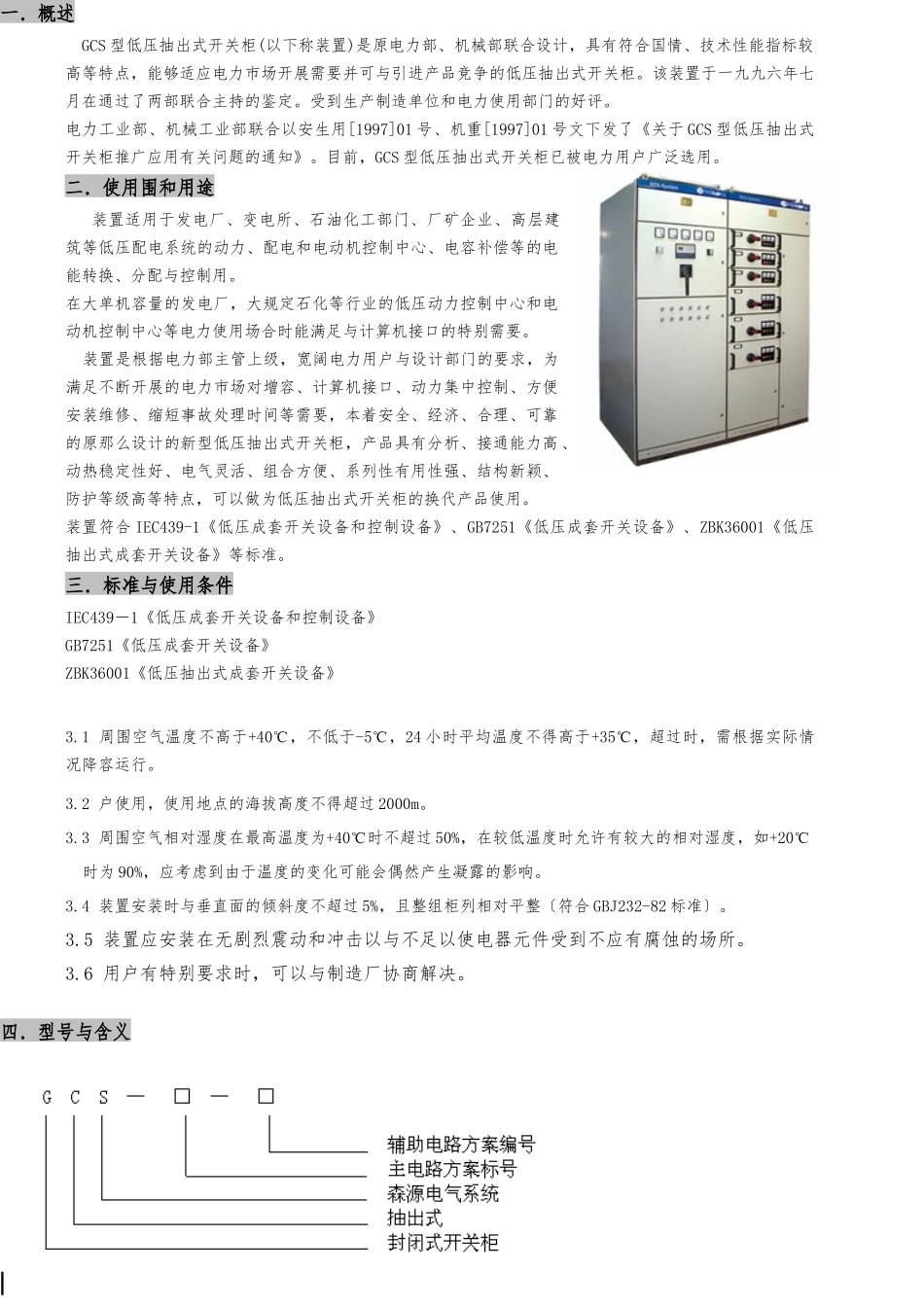

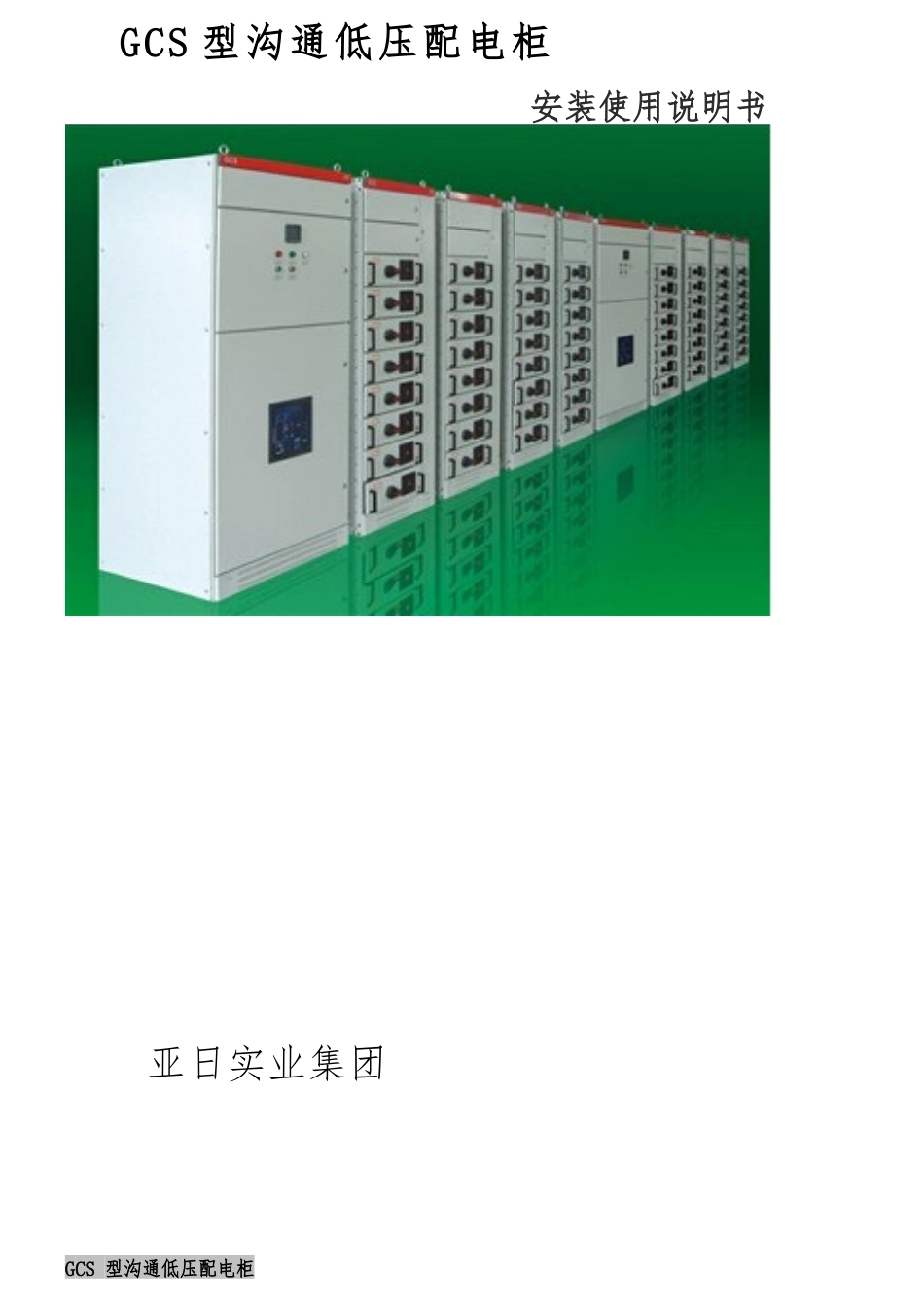

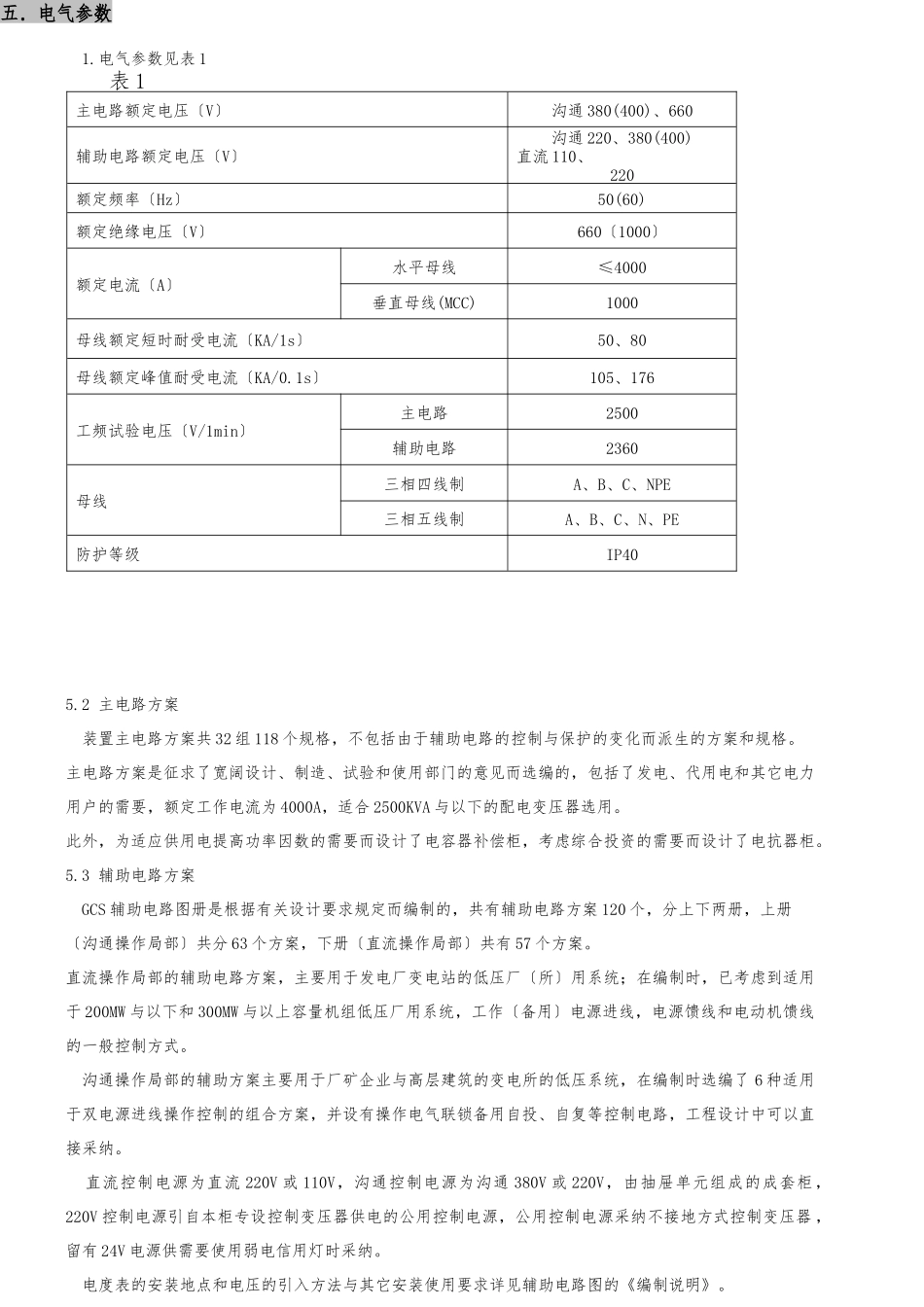

GCS 型沟通低压配电柜 安装使用说明书亚日实业集团GCS 型沟通低压配电柜一．概述 GCS 型低压抽出式开关柜(以下称装置)是原电力部、机械部联合设计，具有符合国情、技术性能指标较高等特点，能够适应电力市场开展需要并可与引进产品竞争的低压抽出式开关柜。该装置于一九九六年七月在通过了两部联合主持的鉴定。受到生产制造单位和电力使用部门的好评。电力工业部、机械工业部联合以安生用[1997]01 号、机重[1997]01 号文下发了《关于 GCS 型低压抽出式开关柜推广应用有关问题的通知》。目前，GCS 型低压抽出式开关柜已被电力用户广泛选用。二．使用围和用途 装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。在大单机容量的发电厂，大规定石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特别需要。 装置是根据电力部主管上级，宽阔电力用户与设计部门的要求，为满足不断开展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原那么设计的新型低压抽出式开关柜，产品具有分析、接通能力高、动热稳定性好、电气灵活、组合方便、系列性有用性强、结构新颖、防护等级高等特点，可以做为低压抽出式开关柜的换代产品使用。装置符合 IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》、ZBK36001《低压抽出式成套开关设备》等标准。三．标准与使用条件IEC439－1《低压成套开关设备和控制设备》GB7251《低压成套开关设备》ZBK36001《低压抽出式成套开关设备》3.1 周围空气温度不高于+40℃，不低于-5℃，24 小时平均温度不得高于+35℃，超过时，需根据实际情 况降容运行。3.2 户使用，使用地点的海拔高度不得超过 2000m。3.3 周围空气相对湿度在最高温度为+40℃时不超过 50%，在较低温度时允许有较大的相对湿度，如+20℃时为 90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。3.4 装置安装时与垂直面的倾斜度不超过 5%，且整组柜列相对平整〔符合 GBJ232-82 标准〕。3.5 装置应安装在无剧烈震动和冲击以与不足以使电器元件受到不应有腐蚀的场所。3.6 用户有特别要求时，可以与制造厂协商解决。四．型号与含义五．电气参数 1.电气参数见表 1 表 1主电路额定电压〔V〕沟通 380(400)、660辅助电路...
