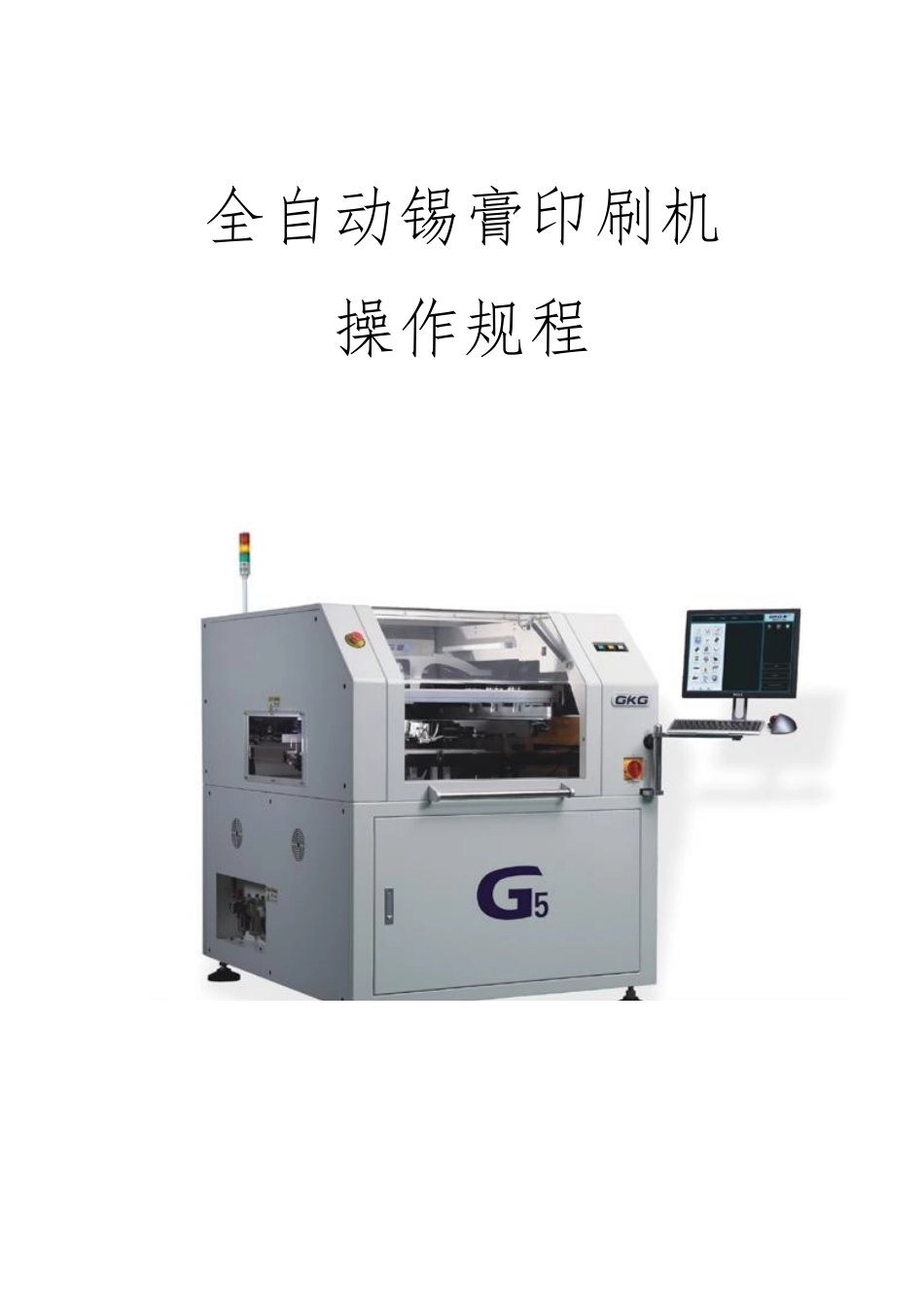

GKG_G5全自动印刷机操作规范标准

全自动锡膏印刷机 操作规程2024.10.27文件编号JY-GC-SZT-00全自动锡膏印刷机操作规程发行部门工程部发行日期2024.10.27制定任小虎版本A0审核谭振东页次10核准邵万里 1目的正确操作全自动印刷机，保证机器正常运行，从而确保产品品质。2适用围制造部生产车间 SMT 线3名词解释锡膏印刷机：现代锡膏印刷机一般由装板、加锡膏、压印、输电路板等机构组成。它的工作原理是：先将要印刷的电路板固定在印刷定位台上，然后由印刷机的前后刮刀把锡膏或红胶通过钢网漏印于对应焊盘，对漏印均匀的 PCB,通过传输台输入至贴片机进行自动贴片。4职责4.1 设备工程师负责印刷机的维修与周期性维护。4.2 设备技术员负责印刷机程序的制作与修改。4.3 操作员负责印刷机的操作与日常保养。4.4 生产主管负责监督执行。5管理规定5.1 开机前检查5.1.1确认机器外观清洁，确认设备部尤其是运动轨道运行围有无杂物。5.1.2确认工作环境温度为 23±5℃之间，湿度＜80%。5.1.3确定设备的工作气压为 0.4～0.6MPa 之间。5.1.4确认设备电源与相关连接线正常。5.2 开机5.2.1打开设备电源。图 1.设备电源5.2.2设备开机完成后，进入归零界面，点击[开始归零]，等待归零完成。图 2.设备归零界面 图 3.设备归零完成界面5.3 调用生产程序5.3.1根据系统提示选择程序权限，操作员无需输入密码，其余均需输入相应密码获得权限。完成后点击返回。关闭开启图 4.权限选择界面5.3.2在主界面点击[打开工程]选项，选取对应的生产程序，如 BCLG4A-V05。图 5.主界面 图 6.调用程序界面5.3.3选取完成后自动返回主界面，此时程序已打开。点击[数据录入]，确认将要生产的产品印刷参数。①②③图 7.数据录入第一页5.4 安装钢网5.4.1确认第一步数据后，点击下一步，进入第二页,印刷机提示调整轨道宽度。调整宽度前应确认平台上有无顶板/顶针，有则取出，待宽度调整完毕后重新安装。顶板安装时应尽量靠近轨道，距离轨道 1-2CM 之间但不接触轨道，防止轨道磨损变形。如需安装顶针则应避开底部元件，防止撞件。点击[自动定位]选项，此时印刷机将会移动 CCD 镜头并设置进板挡板。图 8.调整运输轨道图 9.数据录入第二页图 10.CCD 镜头与进板挡板5.4.2将 PCB 自印刷机出口送入，印刷机将完成自动定位。此时，PCB 应高出轨道约 0.5mm 左右。①②③④图 11.PCB 定位5.4.3根据所要生产的机种选取相对应编号的钢网（如 BCLG4A-V05）。然后选择[Z 轴上升],将钢网放入网框...
