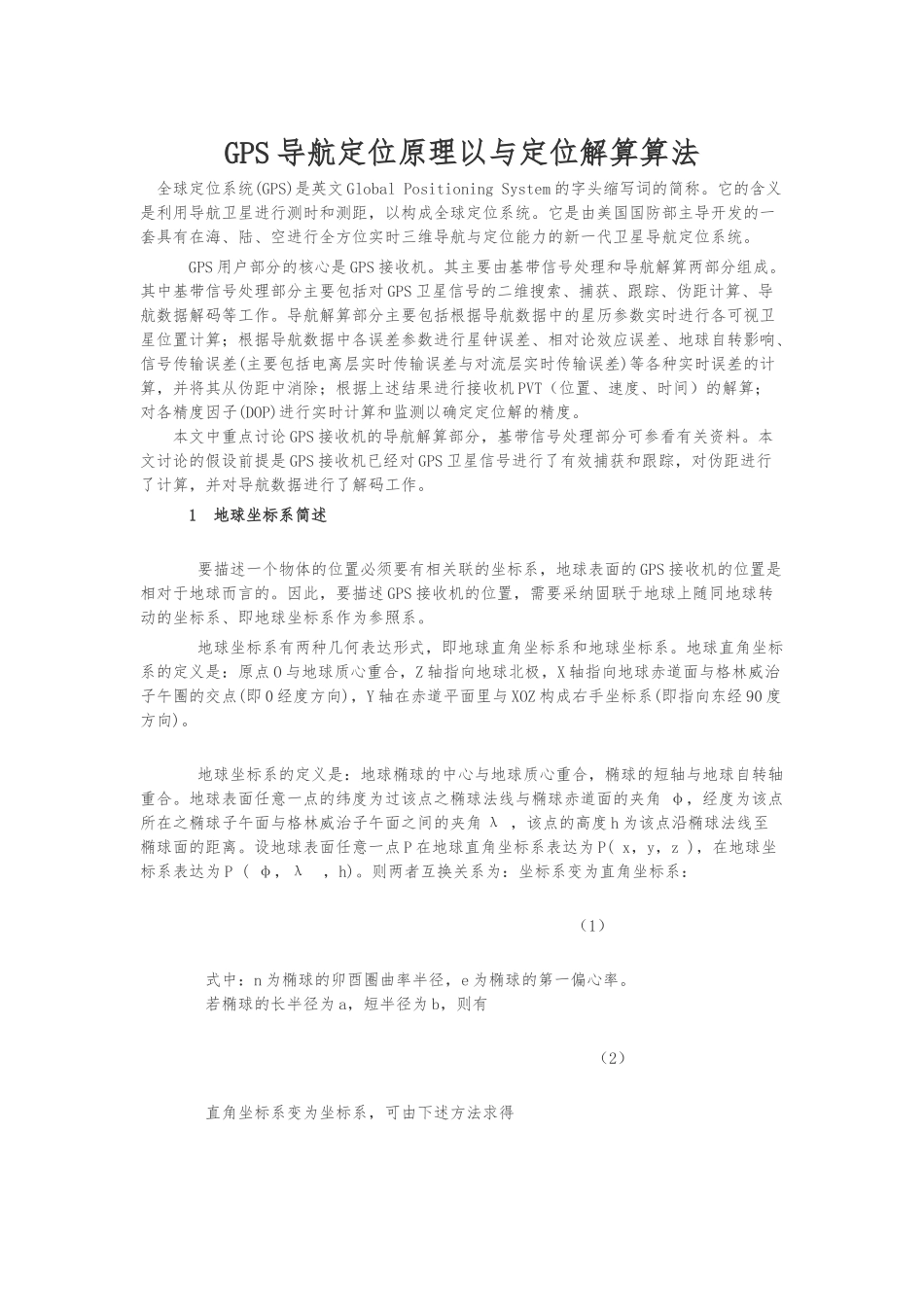

GPS 导航定位原理以与定位解算算法 全球定位系统(GPS)是英文 Global Positioning System 的字头缩写词的简称。它的含义是利用导航卫星进行测时和测距,以构成全球定位系统。它是由美国国防部主导开发的一套具有在海、陆、空进行全方位实时三维导航与定位能力的新一代卫星导航定位系统。 GPS 用户部分的核心是 GPS 接收机。其主要由基带信号处理和导航解算两部分组成。其中基带信号处理部分主要包括对 GPS 卫星信号的二维搜索、捕获、跟踪、伪距计算、导航数据解码等工作。导航解算部分主要包括根据导航数据中的星历参数实时进行各可视卫星位置计算;根据导航数据中各误差参数进行星钟误差、相对论效应误差、地球自转影响、信号传输误差(主要包括电离层实时传输误差与对流层实时传输误差)等各种实时误差的计算,并将其从伪距中消除;根据上述结果进行接收机 PVT(位置、速度、时间)的解算;对各精度因子(DOP)进行实时计算和监测以确定定位解的精度。 本文中重点讨论 GPS 接收机的导航解算部分,基带信号处理部分可参看有关资料。本文讨论的假设前提是 GPS 接收机已经对 GPS 卫星信号进行了有效捕获和跟踪,对伪距进行了计算,并对导航数据进行了解码工作。 1 地球坐标系简述 要描述一个物体的位置必须要有相关联的坐标系,地球表面的 GPS 接收机的位置是相对于地球而言的。因此,要描述 GPS 接收机的位置,需要采纳固联于地球上随同地球转动的坐标系、即地球坐标系作为参照系。 地球坐标系有两种几何表达形式,即地球直角坐标系和地球坐标系。地球直角坐标系的定义是:原点 O 与地球质心重合,Z 轴指向地球北极,X 轴指向地球赤道面与格林威治子午圈的交点(即 0 经度方向),Y 轴在赤道平面里与 XOZ 构成右手坐标系(即指向东经 90 度方向)。 地球坐标系的定义是:地球椭球的中心与地球质心重合,椭球的短轴与地球自转轴重合。地球表面任意一点的纬度为过该点之椭球法线与椭球赤道面的夹角 φ,经度为该点所在之椭球子午面与格林威治子午面之间的夹角 λ ,该点的高度 h 为该点沿椭球法线至椭球面的距离。设地球表面任意一点 P 在地球直角坐标系表达为 P( x,y,z ),在地球坐标系表达为 P ( φ,λ ,h)。则两者互换关系为:坐标系变为直角坐标系: (1) 式中:n 为椭球的卯酉圈曲率半径,e 为椭球的第一偏心率。 若椭球的长半径为 a,短半径为 b,则有 (2) 直角坐标系变为坐标...
