IS、IR离心泵使用说明书

IS、IR离心泵使用说明书_第1页
1/6
IS、IR离心泵使用说明书_第2页
2/6
IS、IR离心泵使用说明书_第3页
3/6

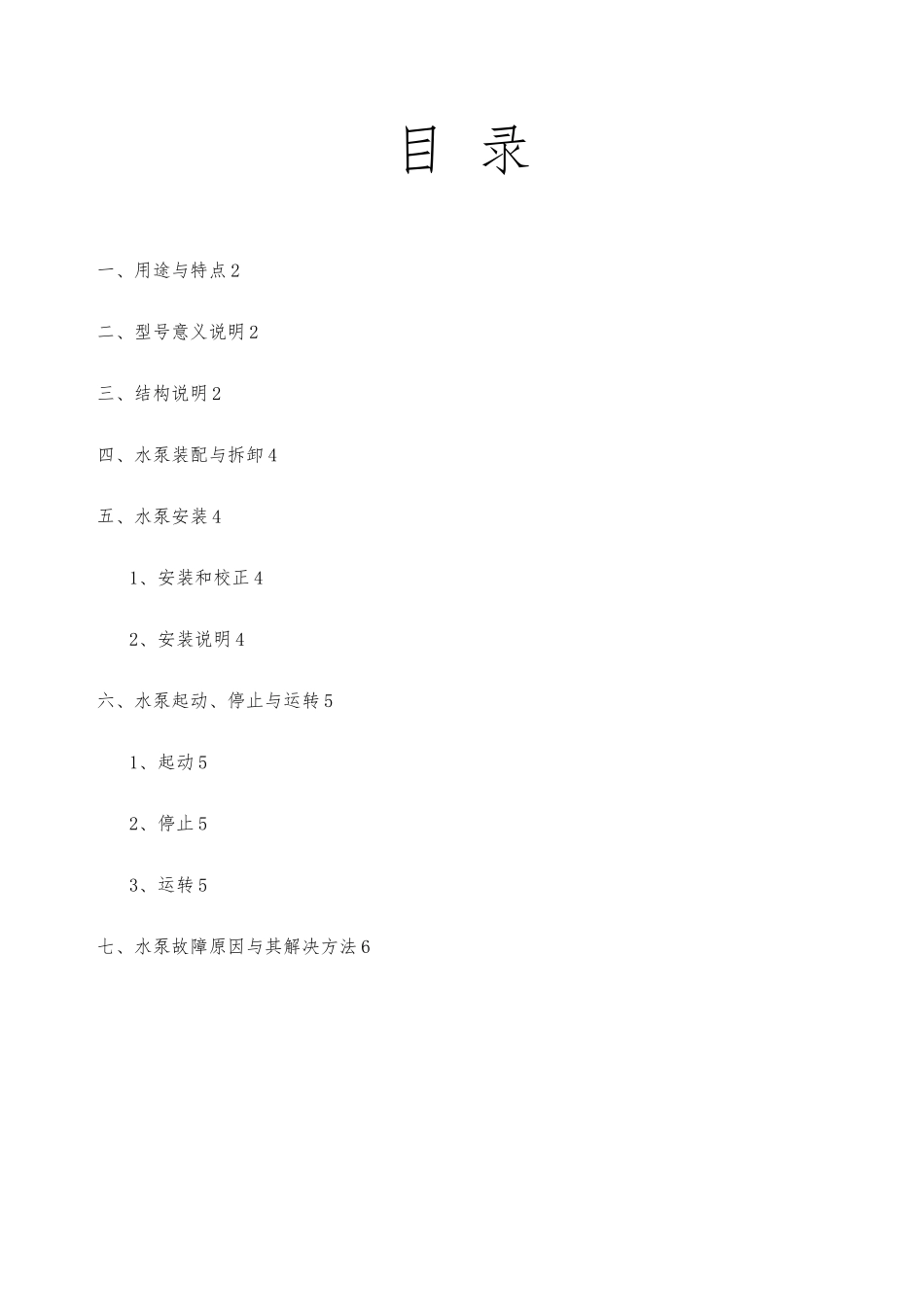

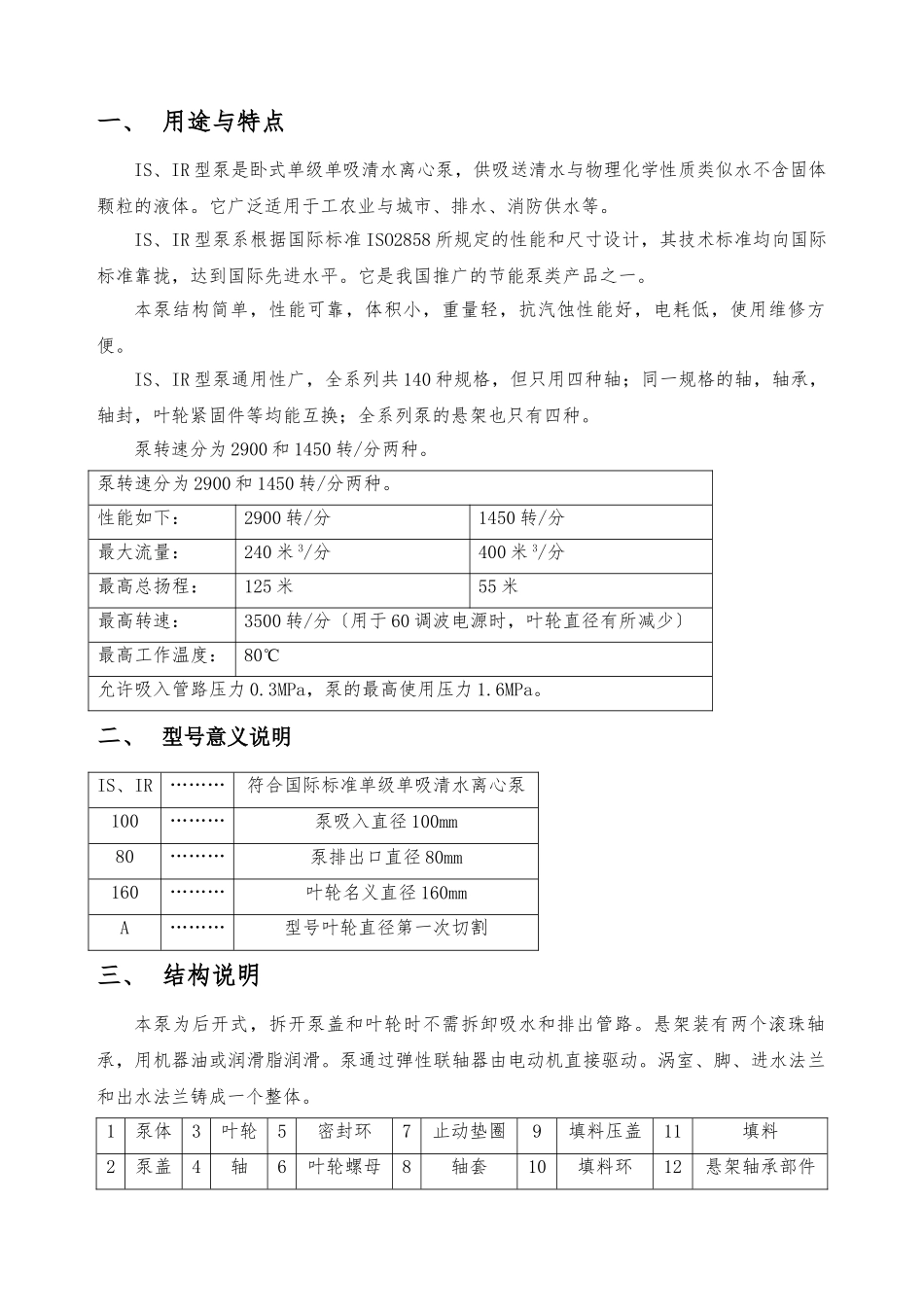

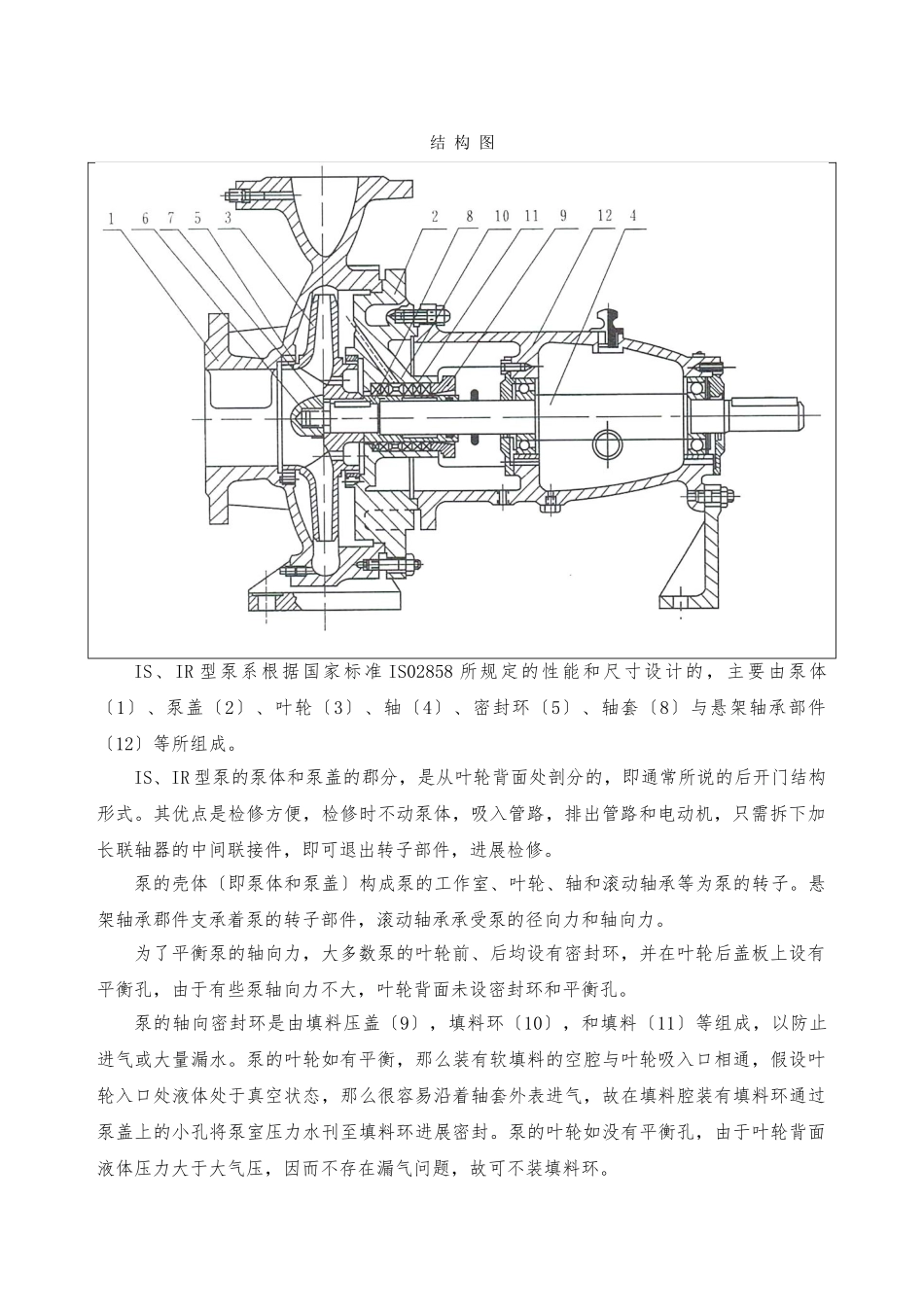

目 录一、用途与特点 2二、型号意义说明 2三、结构说明 2四、水泵装配与拆卸 4五、水泵安装 41、安装和校正 42、安装说明 4六、水泵起动、停止与运转 51、起动 52、停止 53、运转 5七、水泵故障原因与其解决方法 6一、 用途与特点IS、IR 型泵是卧式单级单吸清水离心泵,供吸送清水与物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业与城市、排水、消防供水等。IS、IR 型泵系根据国际标准 ISO2858 所规定的性能和尺寸设计,其技术标准均向国际标准靠拢,达到国际先进水平。它是我国推广的节能泵类产品之一。本泵结构简单,性能可靠,体积小,重量轻,抗汽蚀性能好,电耗低,使用维修方便。IS、IR 型泵通用性广,全系列共 140 种规格,但只用四种轴;同一规格的轴,轴承,轴封,叶轮紧固件等均能互换;全系列泵的悬架也只有四种。泵转速分为 2900 和 1450 转/分两种。泵转速分为 2900 和 1450 转/分两种。性能如下:2900 转/分1450 转/分最大流量:240 米 3/分400 米 3/分最高总扬程:125 米55 米最高转速:3500 转/分〔用于 60 调波电源时,叶轮直径有所减少〕最高工作温度:80℃允许吸入管路压力 0.3MPa,泵的最高使用压力 1.6MPa。二、 型号意义说明IS、IR………符合国际标准单级单吸清水离心泵100………泵吸入直径 100mm80………泵排出口直径 80mm160………叶轮名义直径 160mmA………型号叶轮直径第一次切割三、 结构说明本泵为后开式,拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架装有两个滚珠轴承,用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。涡室、脚、进水法兰和出水法兰铸成一个整体。1泵体3叶轮5密封环7止动垫圈9填料压盖11填料2泵盖4轴6叶轮螺母8轴套10填料环12悬架轴承部件结 构 图IS、IR 型泵系根据国家标准 IS02858 所规定的性能和尺寸设计的,主要由泵体〔1〕、泵盖〔2〕、叶轮〔3〕、轴〔4〕、密封环〔5〕、轴套〔8〕与悬架轴承部件〔12〕等所组成。IS、IR 型泵的泵体和泵盖的郡分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部件,进展检修。泵的壳体〔即泵体和泵盖〕构成泵的工作室、叶轮、轴和滚动轴承等为泵的转子。悬架轴承郡件支承着泵的转子部件,滚动轴承承受泵的径向力和轴向力。为了平衡泵的轴向力,大多数泵的...
