KG316T 微电脑时控开关说明书 接线 1
图 1 直接控制方式 2
图 2 控制接触器、线圈电压 220VAC/50HZ 3
图 3 控制接触器、线圈电压 380VAC/50HZ 操作使用 1
使用前把产品左面的电池开关置于"开"位置
显示器上显示(星期一、5 点正)，按住“时钟键” 不放的同时再按“星期键、时键、分键”，调整时间
设定开关时间：步骤按键设定项目1按(手动)使显示器的短横线在自动位置2按(设定)进入定时开设定(显示 1ON)3按(星期)设定每天一样，每天不同，星期一至星期五一样，或星期六至星期日一样4按(时)(分)设定开的时间5按(设定)进入定时关设定(显示 1OFF)6按(时)(分)设定关的时间7重复 2-6设定第 2-12 次开关的时间8按(时钟)结束时间设定 *如不需 12 个开关定时按(时钟)键，返回实际时间 *如设定错误或聚消设定按(取消)键，再按一次恢复原来的设定 *无设定时显示(--:--) 3
检查：按(设定)键检查所设定的时间是否正确
修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间与星期 5
结束检查：按(时钟)结束检查与设定，显示时钟 6
手动控制：按(手动)键，即可实现随意的开关 参考使用 1
例如控制器每天下午 6 点自动打开电源，到夜里 2 点关闭电源，按以下操作 2

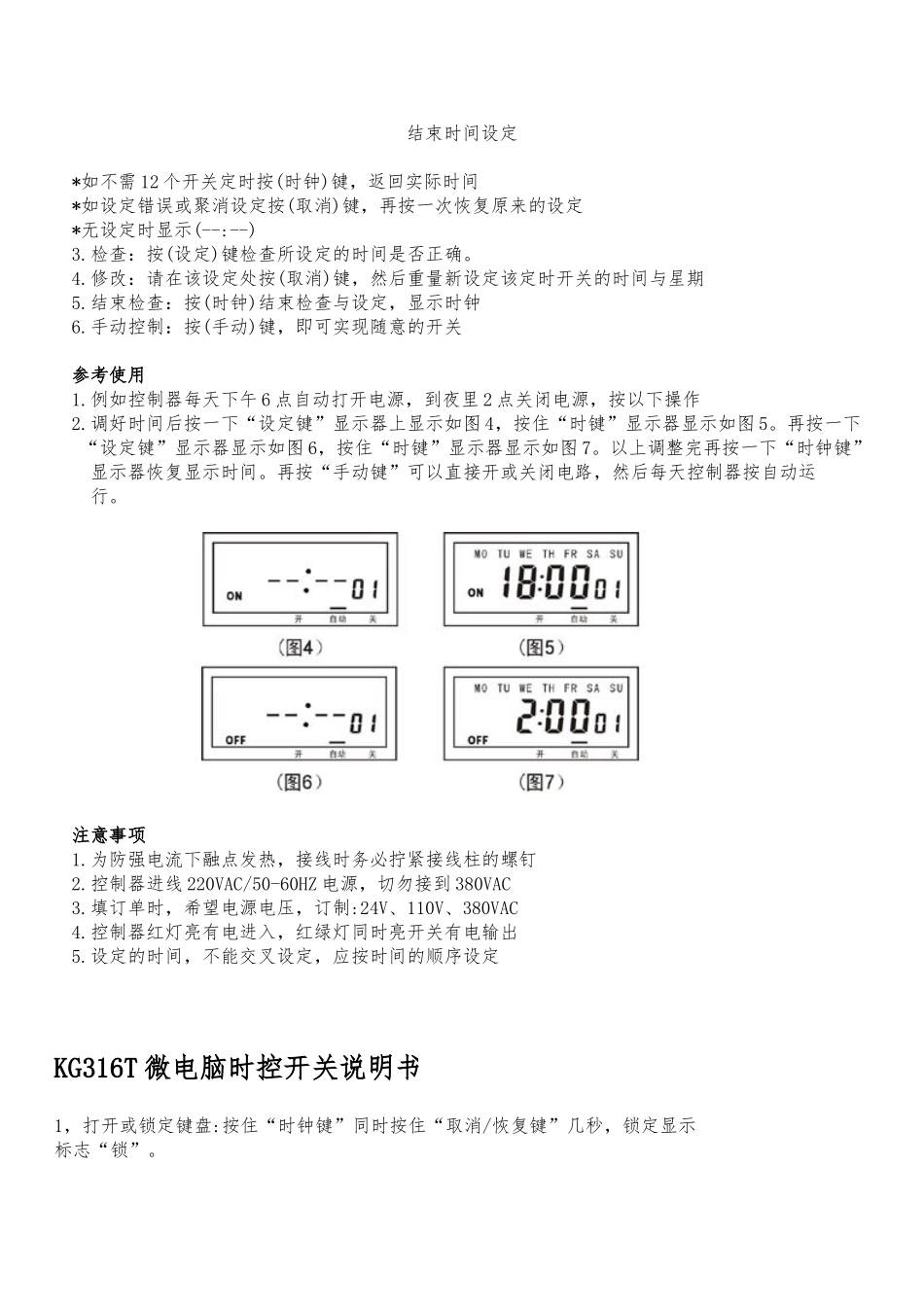

调好时间后按一下“设定键”显示器上显示如图 4，按住“时键”显示器显示如图 5
再按一下 “设定键”显示器显示如图 6，按住“时键”显示器显示如图 7
以上调整完再按一下“时钟键” 显示器恢复显示时间
再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运 行
注意事项 1
为防强电流下融点发热，接线时务必拧紧接线柱的螺钉 2
控制器进线 220VAC/50-60HZ 电源，切勿接到 380VAC 3
填订单时，希望电源电压，订制
