KXY基坑监测投标书

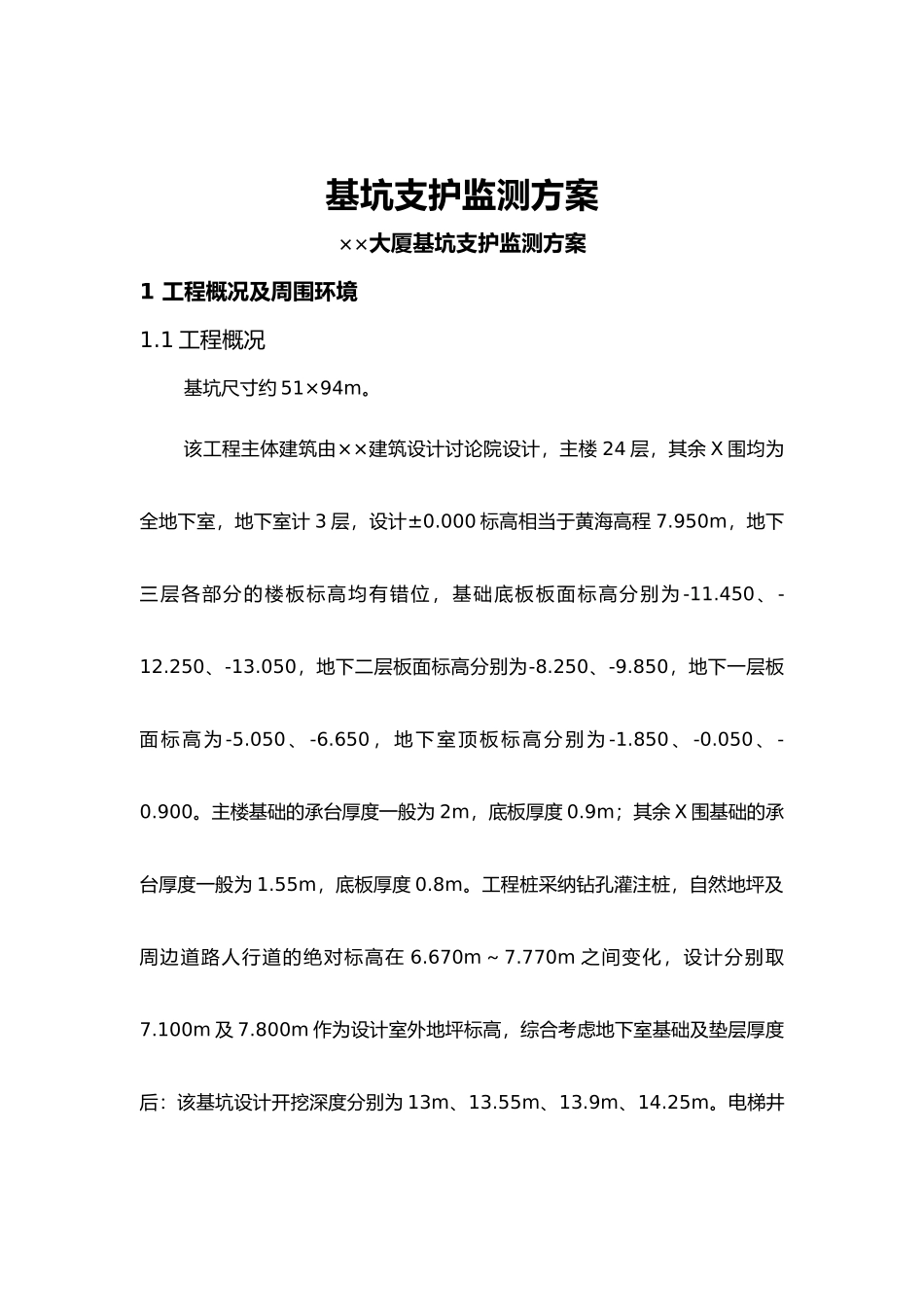

KXY基坑监测投标书_第1页
1/22

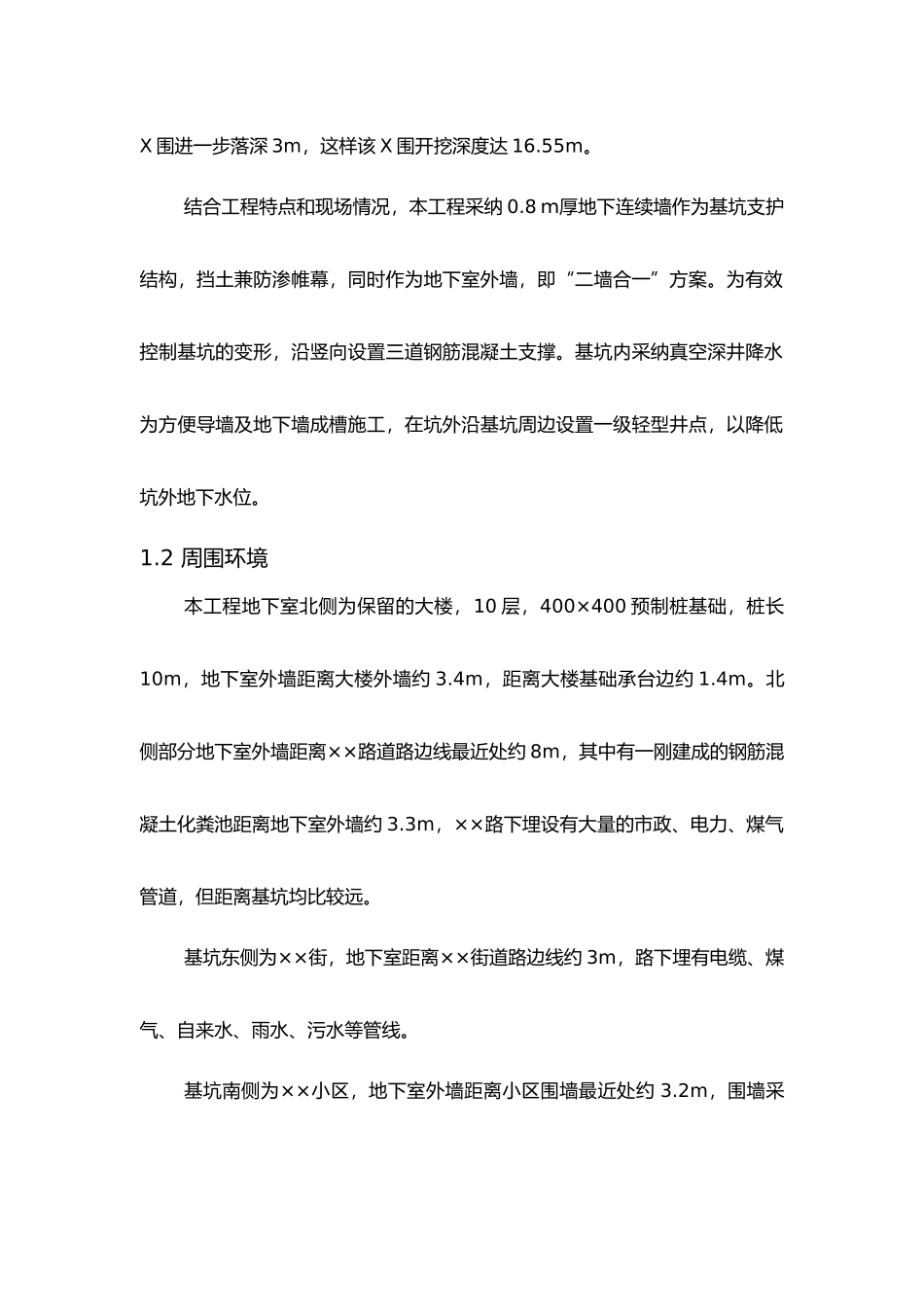

KXY基坑监测投标书_第2页
2/22

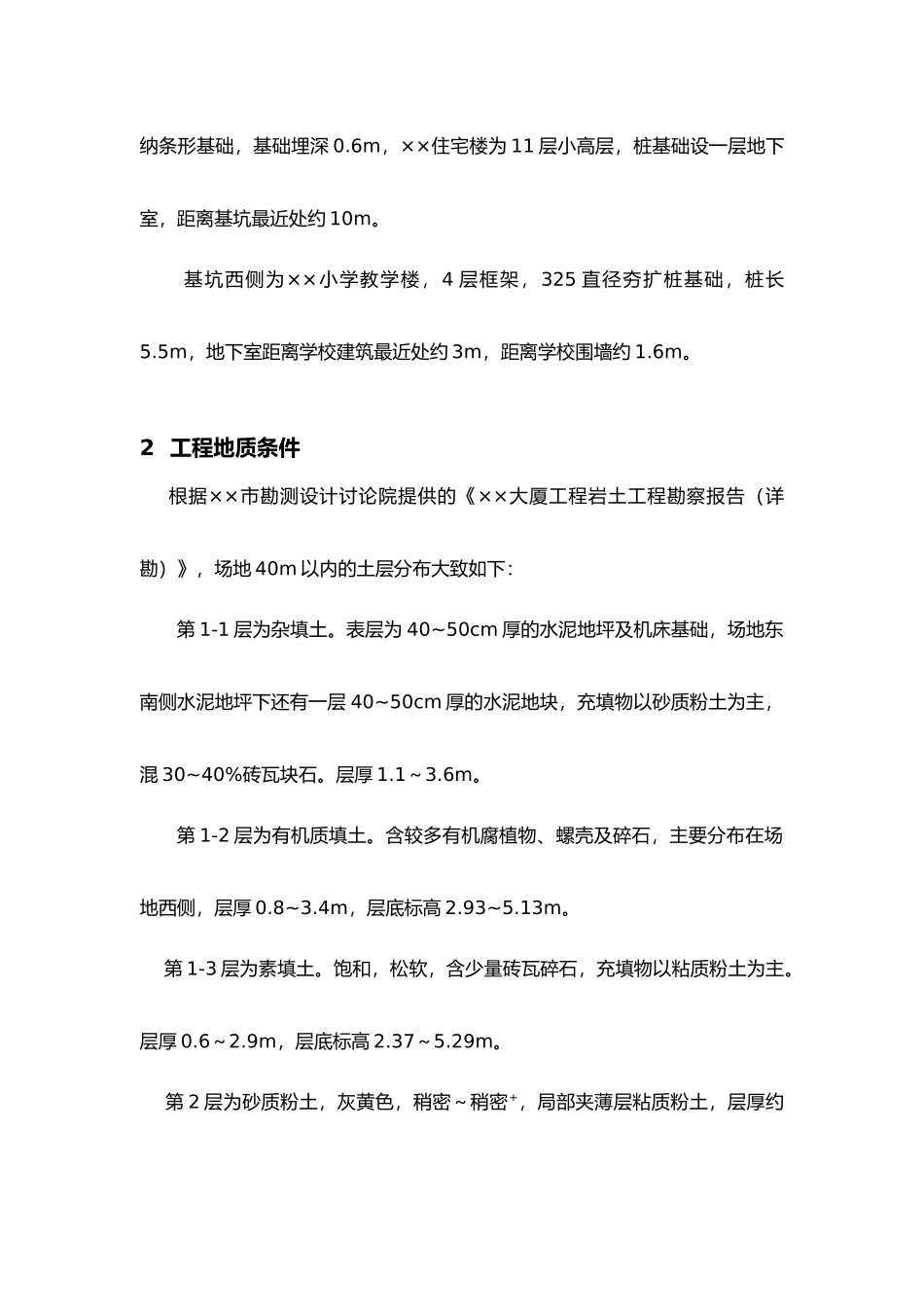

KXY基坑监测投标书_第3页
3/22
基坑支护监测方案××大厦基坑支护监测方案1 工程概况及周围环境1.1 工程概况基坑尺寸约 51×94m。该工程主体建筑由××建筑设计讨论院设计,主楼 24 层,其余 X 围均为全地下室,地下室计 3 层,设计±0.000 标高相当于黄海高程 7.950m,地下三层各部分的楼板标高均有错位,基础底板板面标高分别为 -11.450、-12.250、-13.050,地下二层板面标高分别为-8.250、-9.850,地下一层板面标高为 -5.050 、 -6.650 ,地下室顶板标高分别为 -1.850 、 -0.050 、-0.900。主楼基础的承台厚度一般为 2m,底板厚度 0.9m;其余 X 围基础的承台厚度一般为 1.55m,底板厚度 0.8m。工程桩采纳钻孔灌注桩,自然地坪及周边道路人行道的绝对标高在 6.670m~7.770m 之间变化,设计分别取7.100m 及 7.800m 作为设计室外地坪标高,综合考虑地下室基础及垫层厚度后:该基坑设计开挖深度分别为 13m、13.55m、13.9m、14.25m。电梯井X 围进一步落深 3m,这样该 X 围开挖深度达 16.55m。结合工程特点和现场情况,本工程采纳 0.8 m厚地下连续墙作为基坑支护结构,挡土兼防渗帷幕,同时作为地下室外墙,即“二墙合一”方案。为有效控制基坑的变形,沿竖向设置三道钢筋混凝土支撑。基坑内采纳真空深井降水为方便导墙及地下墙成槽施工,在坑外沿基坑周边设置一级轻型井点,以降低坑外地下水位。1.2 周围环境本工程地下室北侧为保留的大楼,10 层,400×400 预制桩基础,桩长10m,地下室外墙距离大楼外墙约 3.4m,距离大楼基础承台边约 1.4m。北侧部分地下室外墙距离××路道路边线最近处约 8m,其中有一刚建成的钢筋混凝土化粪池距离地下室外墙约 3.3m,××路下埋设有大量的市政、电力、煤气管道,但距离基坑均比较远。基坑东侧为××街,地下室距离××街道路边线约 3m,路下埋有电缆、煤气、自来水、雨水、污水等管线。基坑南侧为××小区,地下室外墙距离小区围墙最近处约 3.2m,围墙采纳条形基础,基础埋深 0.6m,××住宅楼为 11 层小高层,桩基础设一层地下室,距离基坑最近处约 10m。基坑西侧为××小学教学楼,4 层框架,325 直径夯扩桩基础,桩长5.5m,地下室距离学校建筑最近处约 3m,距离学校围墙约 1.6m。2 工程地质条件 根据××市勘测设计讨论院提供的《××大厦工程岩土工程勘察报告(详勘)》,场地 40m 以内的土层分布大致如下:第 1-1 层为杂填土。表层为 40~50cm 厚的水泥地坪及机床基础,...
