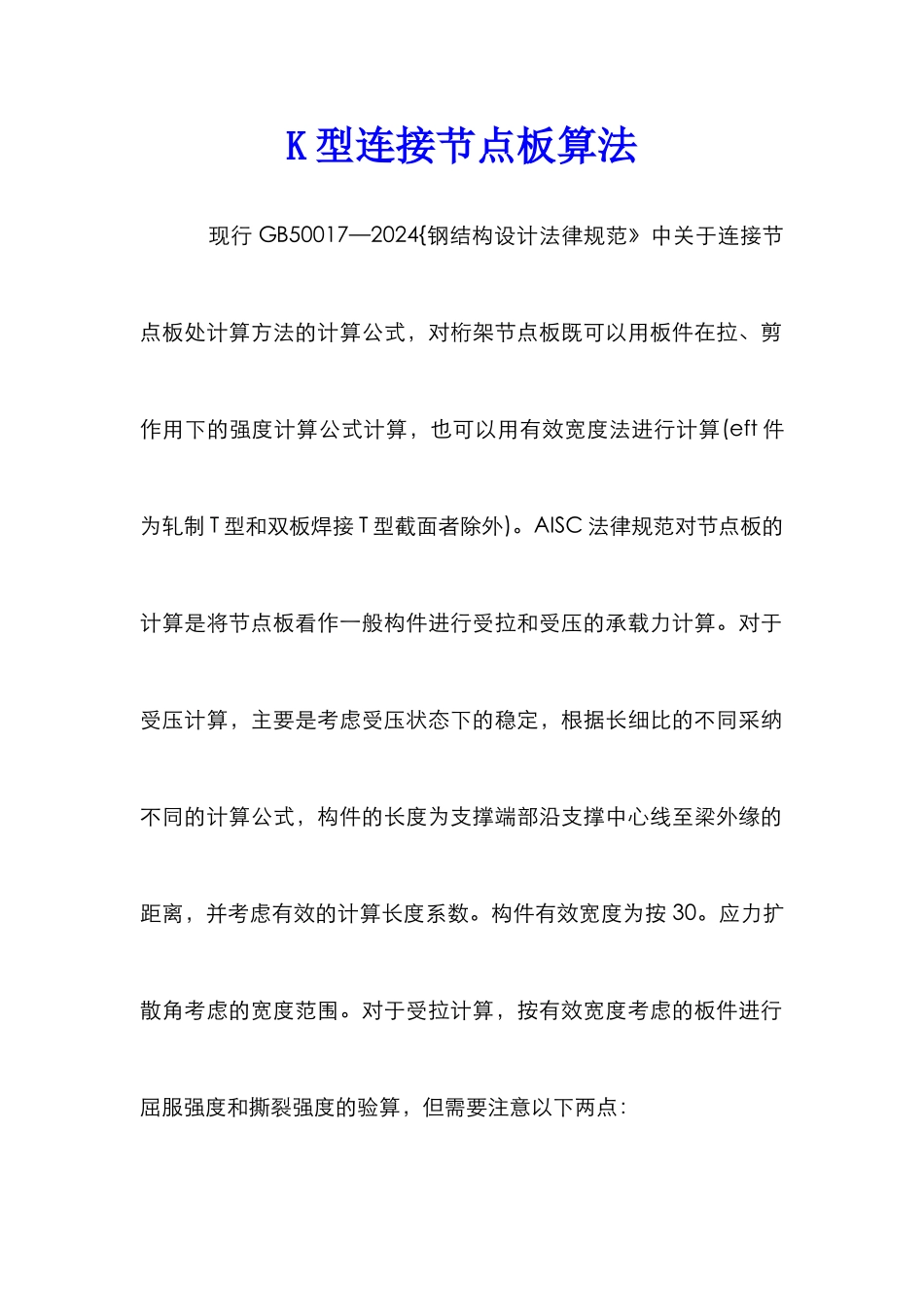

K 型连接节点板算法 现行 GB50017—2024{钢结构设计法律规范》中关于连接节点板处计算方法的计算公式，对桁架节点板既可以用板件在拉、剪作用下的强度计算公式计算，也可以用有效宽度法进行计算(eft 件为轧制 T 型和双板焊接 T 型截面者除外)。AISC 法律规范对节点板的计算是将节点板看作一般构件进行受拉和受压的承载力计算。对于受压计算，主要是考虑受压状态下的稳定，根据长细比的不同采纳不同的计算公式，构件的长度为支撑端部沿支撑中心线至梁外缘的距离，并考虑有效的计算长度系数。构件有效宽度为按 30。应力扩散角考虑的宽度范围。对于受拉计算，按有效宽度考虑的板件进行屈服强度和撕裂强度的验算，但需要注意以下两点： ① 假如应力扩散角小于 30。则取实际值； ② 假如有效宽度包括梁的腹板，则应对节点板和梁腹板分别进行验算。限于篇幅，本文只对节点板的强度进行计算。对于支撑节点板的宽度按有效宽度法进行承载力计算，有效宽度即指支撑轴力通过连接件在节点板内根据 30。应力扩散角传至连接件端部，并与轴力相垂直的一定宽度范围，该一定宽度即称为有效宽度。 1 按 GB50017-2024 法律规范计算本例 此 K 型节点支撑连接为单角钢连接，具体参数如图 1 所示。具体法律规范条文参见 GB50017—2024 法律规范中的第 7．5 节。 1．1 材质 梁：双角钢 L200×10，Q235 一 B，厂一 235MPa，一360MPa ， 厂 一 215MPa 。 支 撑 ： L80×6 ， Q235 一 B ， 一235MPa，一 360MPa，厂一 215MPa。节点板：L80×6，Q235一 B，=235MPa，一 360MPa，厂一 215MPa，一 14mm。 1．2 构件几何参数 LQR 一 137mm ； LsT 一 193mm ； LUv 一 638mm ； 一38。；L1 一 LAB—100mm；L2 一 Lm 一 80mm；L3 一 LcD 一128mm ； Lf===766rDxn ； b1—78 ． 8mill ； b2—80mm ； b3—78．8mm。 1．3 板受压承载力计算(材料强度 215MP) 1—2．77×LQR／一 2．77x137／14—27．1，按 b 类截面计算一()．946，2—2．77×Lsr】、／t 一 2．77×193／14—38 ． 2 ， ， ===0 ． 905 ， ． {-_2 ． 77×LI}v ／ t=2 ． 77×638 ／14===126．2，===()．405．BAN--『／l．∥sin 一 1395kNA(、』＼，=，／：z，’／sin 一 l。51kN．CI)N--tl3-／／sin 一 764kN，取小值，即取 N 一 764kN，自由边长细比验算，则有 L，／t 一 766／14—...
