NTC热敏电阻原理及应用

NTC热敏电阻原理及应用_第1页
1/12
NTC热敏电阻原理及应用_第2页
2/12
NTC热敏电阻原理及应用_第3页
3/12

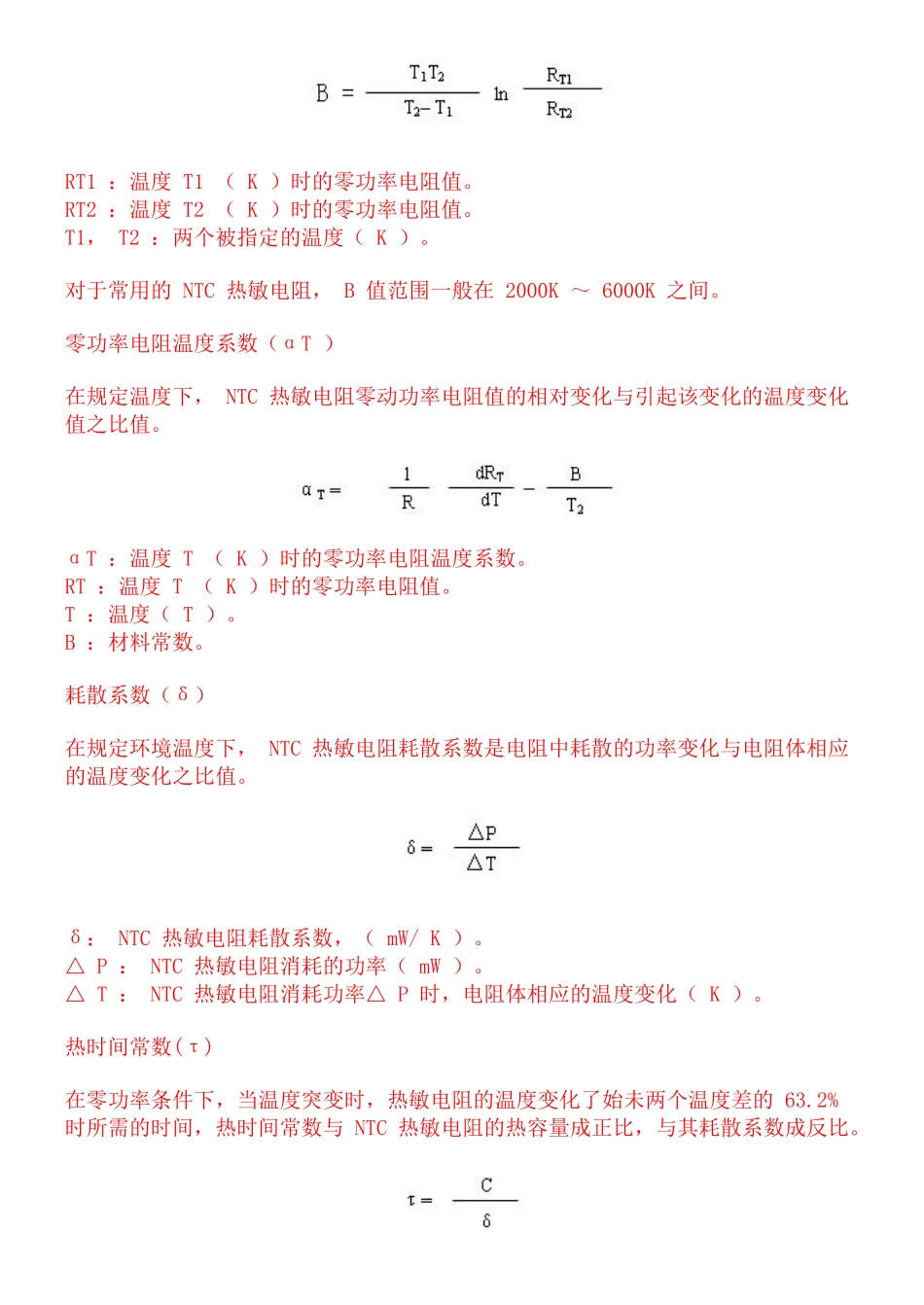

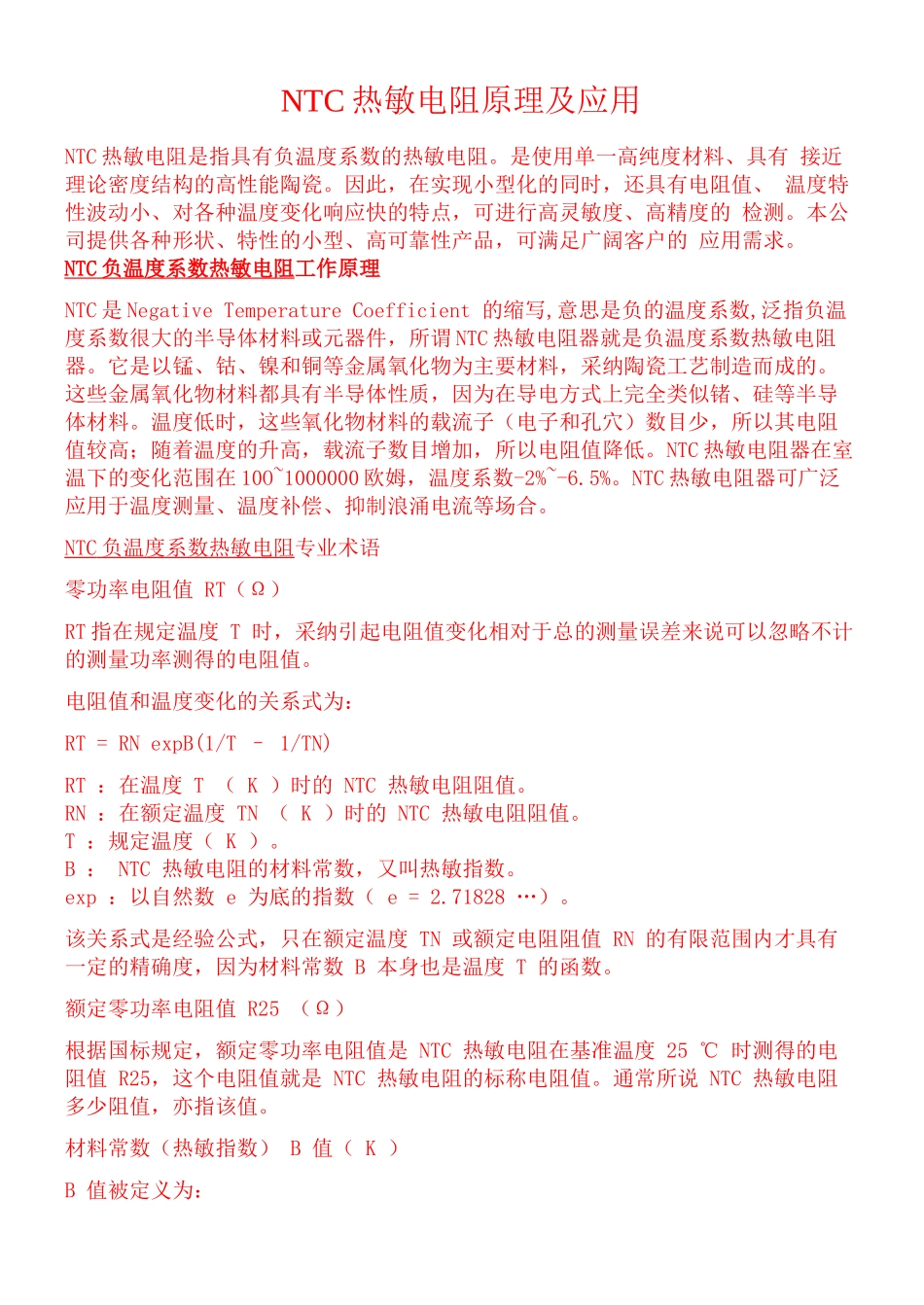

NTC 热敏电阻原理及应用NTC 热敏电阻是指具有负温度系数的热敏电阻。是使用单一高纯度材料、具有 接近理论密度结构的高性能陶瓷。因此,在实现小型化的同时,还具有电阻值、 温度特性波动小、对各种温度变化响应快的特点,可进行高灵敏度、高精度的 检测。本公司提供各种形状、特性的小型、高可靠性产品,可满足广阔客户的 应用需求。 NTC 负温度系数热敏电阻 工作原理NTC 是 Negative Temperature Coefficient 的缩写,意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件,所谓 NTC 热敏电阻器就是负温度系数热敏电阻器。它是以锰、钴、镍和铜等金属氧化物为主要材料,采纳陶瓷工艺制造而成的。这些金属氧化物材料都具有半导体性质,因为在导电方式上完全类似锗、硅等半导体材料。温度低时,这些氧化物材料的载流子(电子和孔穴)数目少,所以其电阻值较高;随着温度的升高,载流子数目增加,所以电阻值降低。NTC 热敏电阻器在室温下的变化范围在 10O~1000000 欧姆,温度系数-2%~-6.5%。NTC 热敏电阻器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。NTC 负温度系数热敏电阻 专业术语零功率电阻值 RT(Ω)RT 指在规定温度 T 时,采纳引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。电阻值和温度变化的关系式为:RT = RN expB(1/T – 1/TN)RT :在温度 T ( K )时的 NTC 热敏电阻阻值。 RN :在额定温度 TN ( K )时的 NTC 热敏电阻阻值。 T :规定温度( K )。 B : NTC 热敏电阻的材料常数,又叫热敏指数。 exp :以自然数 e 为底的指数( e = 2.71828 …)。该关系式是经验公式,只在额定温度 TN 或额定电阻阻值 RN 的有限范围内才具有一定的精确度,因为材料常数 B 本身也是温度 T 的函数。额定零功率电阻值 R25 (Ω)根据国标规定,额定零功率电阻值是 NTC 热敏电阻在基准温度 25 ℃ 时测得的电阻值 R25,这个电阻值就是 NTC 热敏电阻的标称电阻值。通常所说 NTC 热敏电阻多少阻值,亦指该值。材料常数(热敏指数) B 值( K )B 值被定义为:RT1 :温度 T1 ( K )时的零功率电阻值。 RT2 :温度 T2 ( K )时的零功率电阻值。 T1, T2 :两个被指定的温度( K )。对于常用的 NTC 热敏电阻, B 值范围一般在 2000K ~ 6000K 之间。零功率电阻温度系数(αT )在规定温度...
