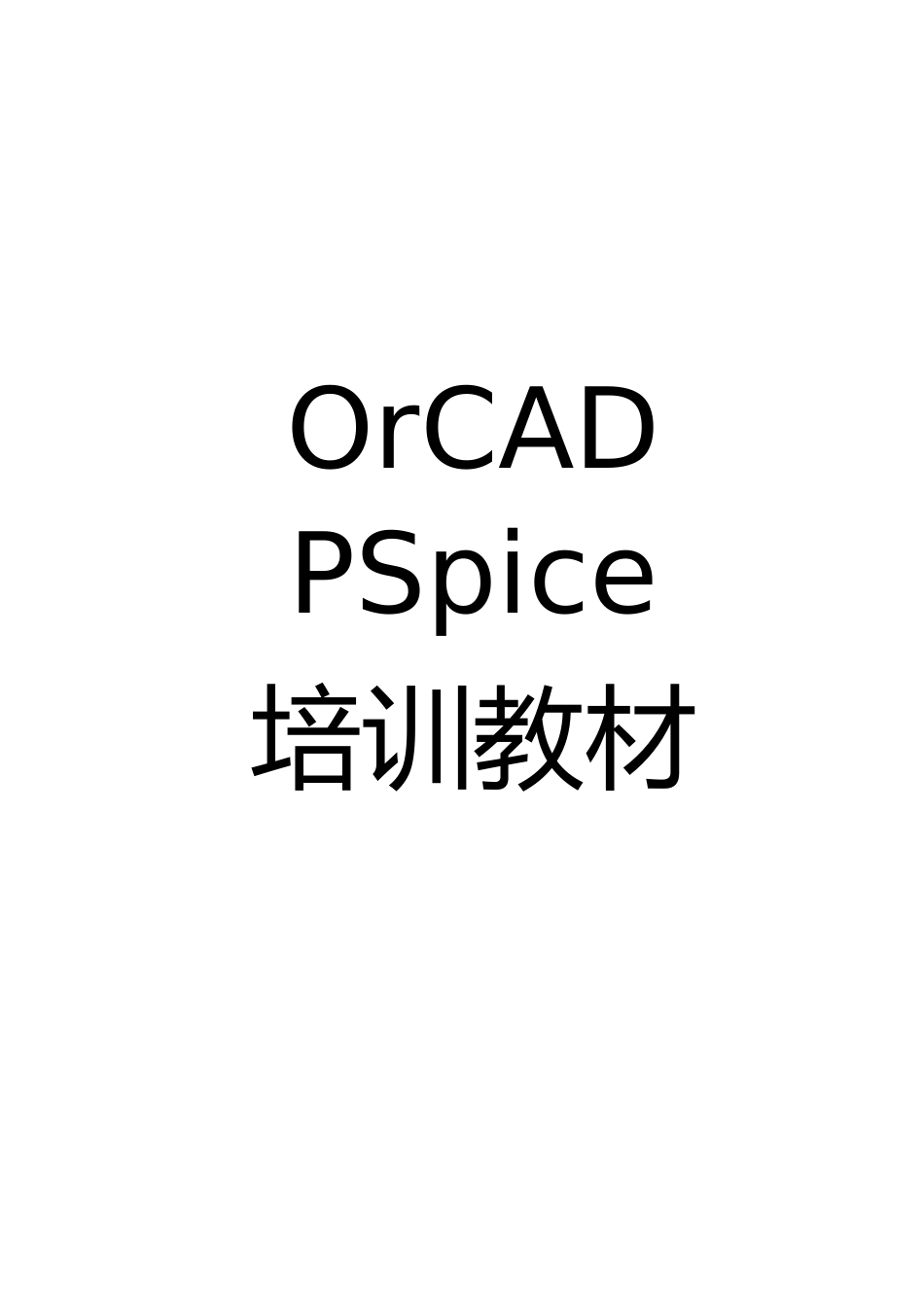

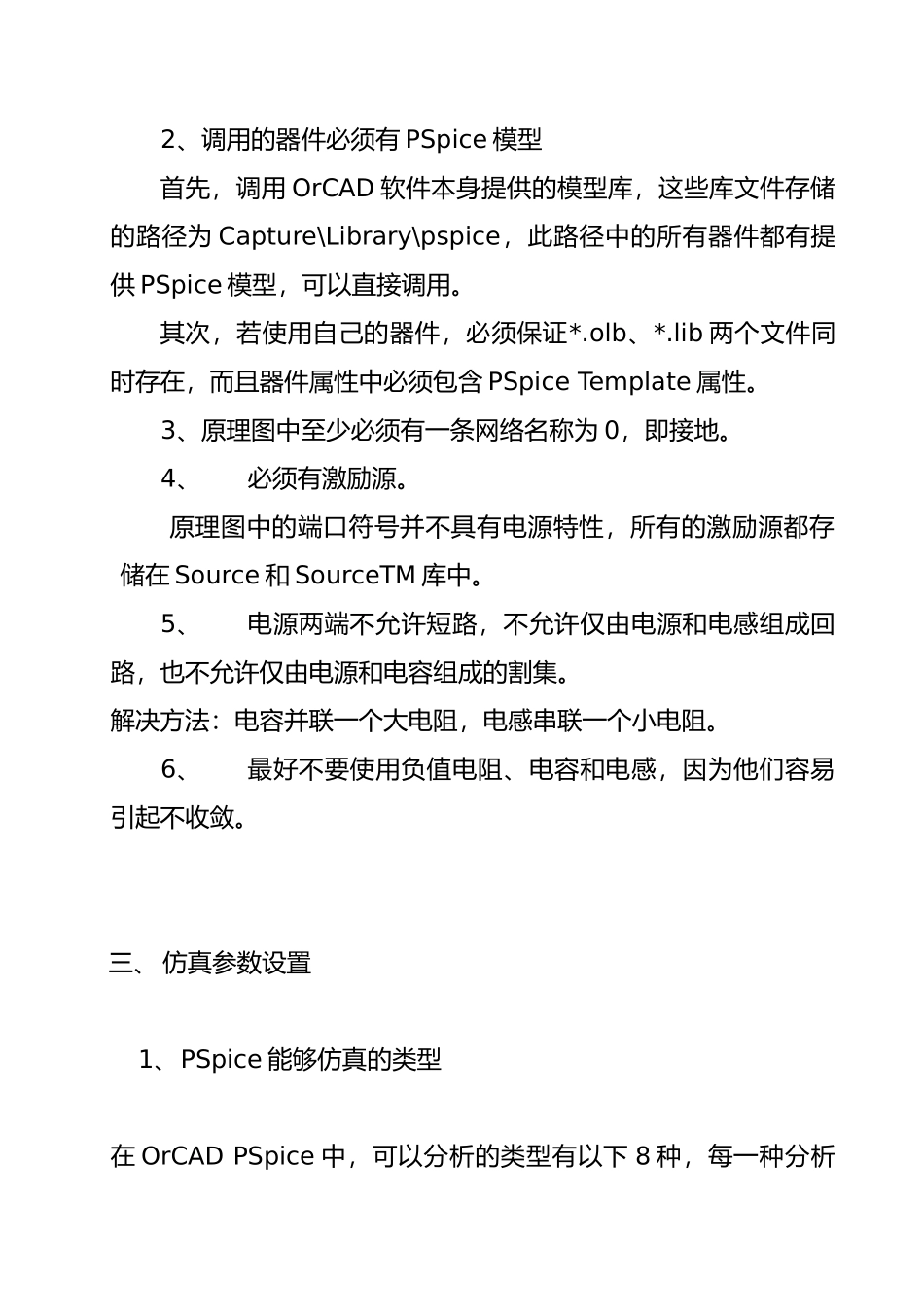

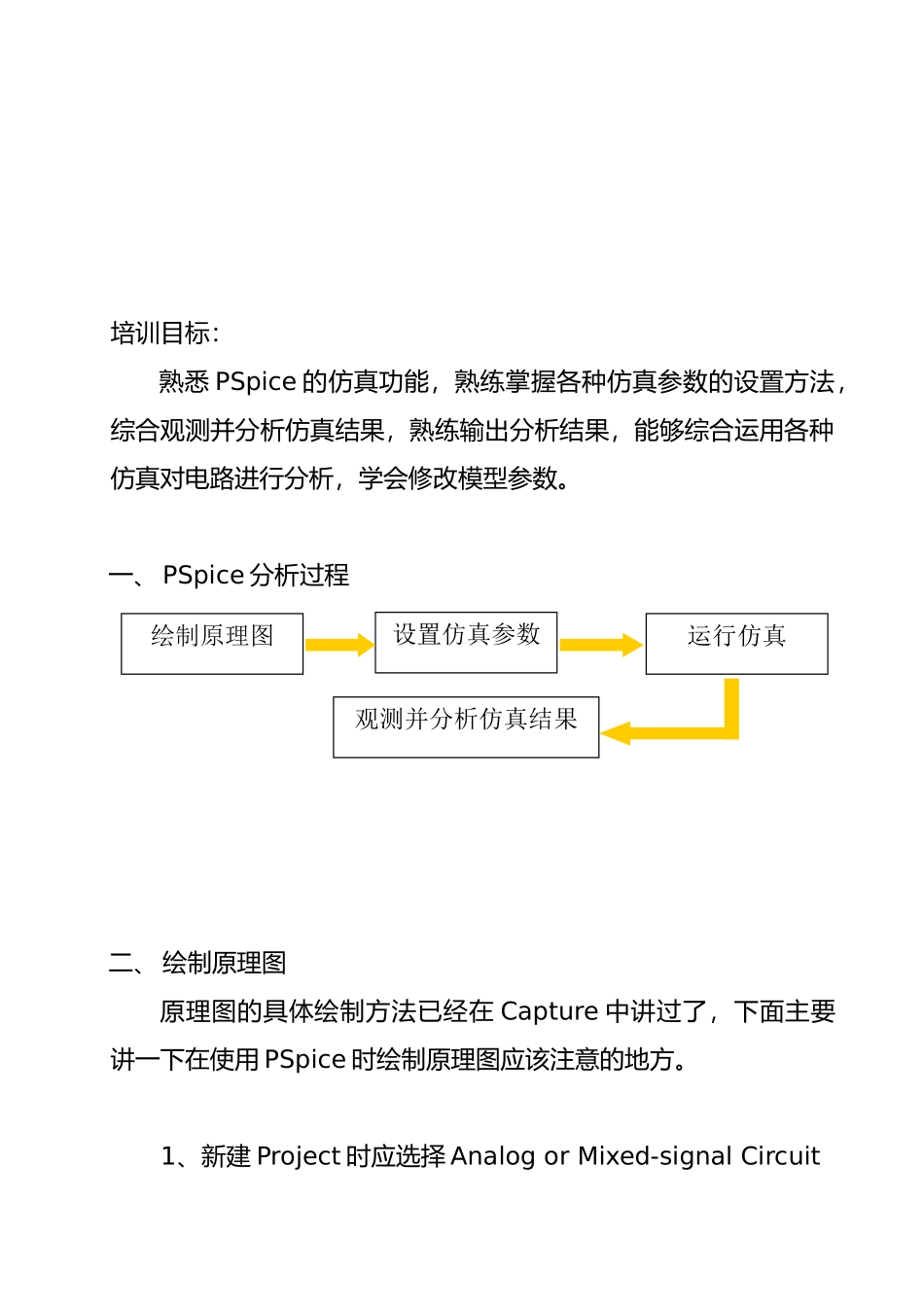

OrCAD PSpice培训教材培训目标：熟悉 PSpice 的仿真功能，熟练掌握各种仿真参数的设置方法，综合观测并分析仿真结果，熟练输出分析结果，能够综合运用各种仿真对电路进行分析，学会修改模型参数。一、 PSpice 分析过程二、 绘制原理图原理图的具体绘制方法已经在 Capture 中讲过了，下面主要讲一下在使用 PSpice 时绘制原理图应该注意的地方。1、新建 Project 时应选择 Analog or Mixed-signal Circuit绘制原理图设置仿真参数运行仿真观测并分析仿真结果2、调用的器件必须有 PSpice 模型首先，调用 OrCAD 软件本身提供的模型库，这些库文件存储的路径为 Capture\Library\pspice，此路径中的所有器件都有提供 PSpice 模型，可以直接调用。其次，若使用自己的器件，必须保证*.olb、*.lib 两个文件同时存在，而且器件属性中必须包含 PSpice Template 属性。3、原理图中至少必须有一条网络名称为 0，即接地。4、必须有激励源。原理图中的端口符号并不具有电源特性，所有的激励源都存储在 Source 和 SourceTM 库中。5、电源两端不允许短路，不允许仅由电源和电感组成回路，也不允许仅由电源和电容组成的割集。解决方法：电容并联一个大电阻，电感串联一个小电阻。6、最好不要使用负值电阻、电容和电感，因为他们容易引起不收敛。三、 仿真参数设置1、PSpice 能够仿真的类型在 OrCAD PSpice 中，可以分析的类型有以下 8 种，每一种分析类型的定义如下：直流分析：当电路中某一参数（称为自变量）在一定围变化时，对自变量的每一个取值，计算电路的直流偏置特性（称为输出变量）。沟通分析：作用是计算电路的沟通小信号频率响应特性。噪声分析：计算电路中各个器件对选定的输出点产生的噪声等效到选定的输入源（独立的电压或电流源）上。即计算输入源上的等效输入噪声。瞬态分析：在给定输入激励信号作用下，计算电路输出端的瞬态响应。基本工作点分析：计算电路的直流偏置状态。蒙托卡诺统计分析：为了仿真实际生产中因元器件值具有一定分散性所引起的电路特性分散性，PSpice 提供了蒙托卡诺分析功能。进行蒙托卡诺分析时，首先根据实际情况确定元器件值分布规律，然后多次“重复”进行指定的电路特性分析，每次分析时采纳的元器件值是从元器件值分布中随机抽样，这样每次分析时采纳的元器件值不会完全一样，而是代表了实际变化情况。完成了多次电路特性分析后，对各次分析结果进行综合统计分析，就可以得到电路...
