Origin软件作实验数据的最小二乘法直线拟合举例

Origin软件作实验数据的最小二乘法直线拟合举例_第1页
1/8
Origin软件作实验数据的最小二乘法直线拟合举例_第2页
2/8
Origin软件作实验数据的最小二乘法直线拟合举例_第3页
3/8

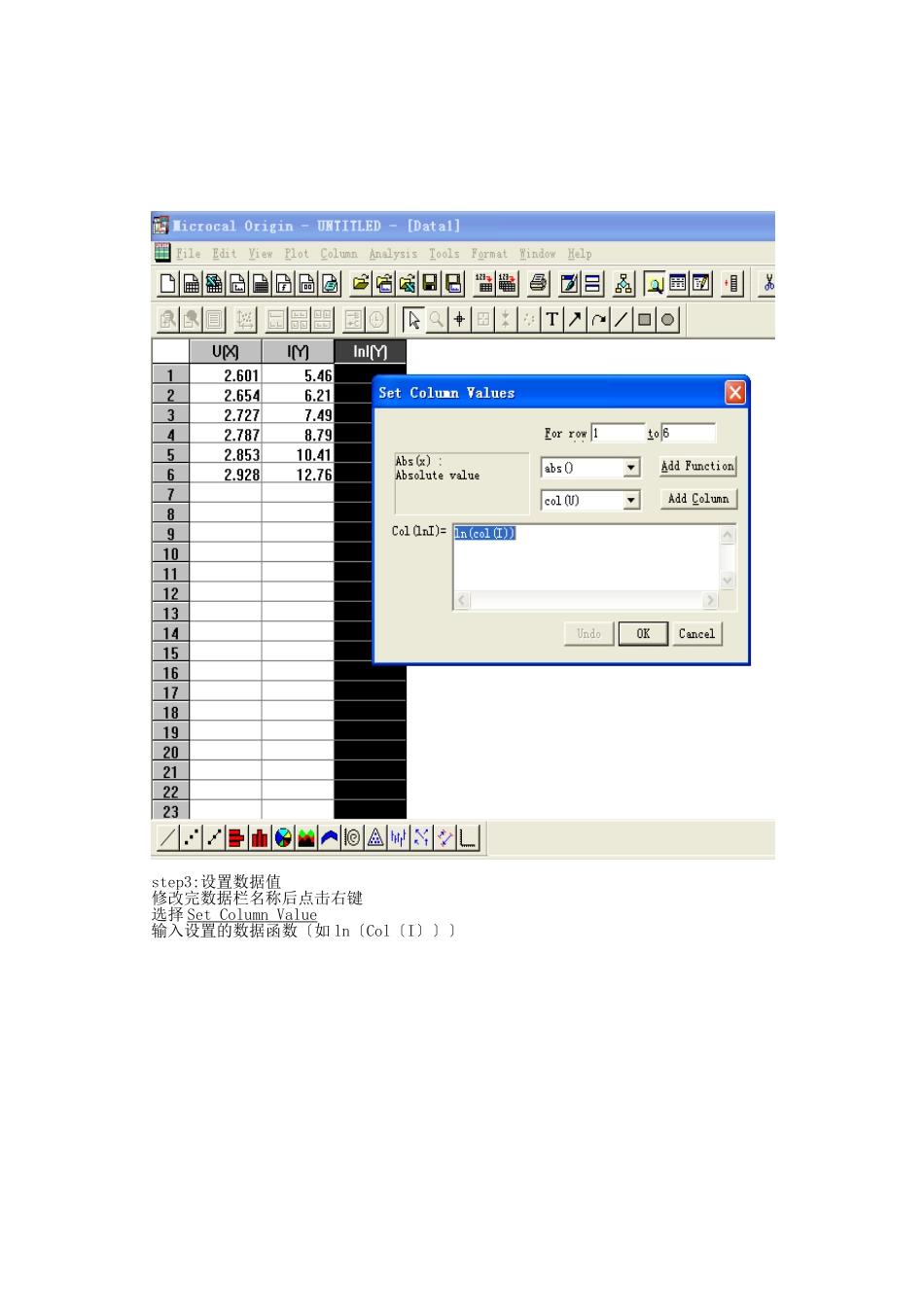

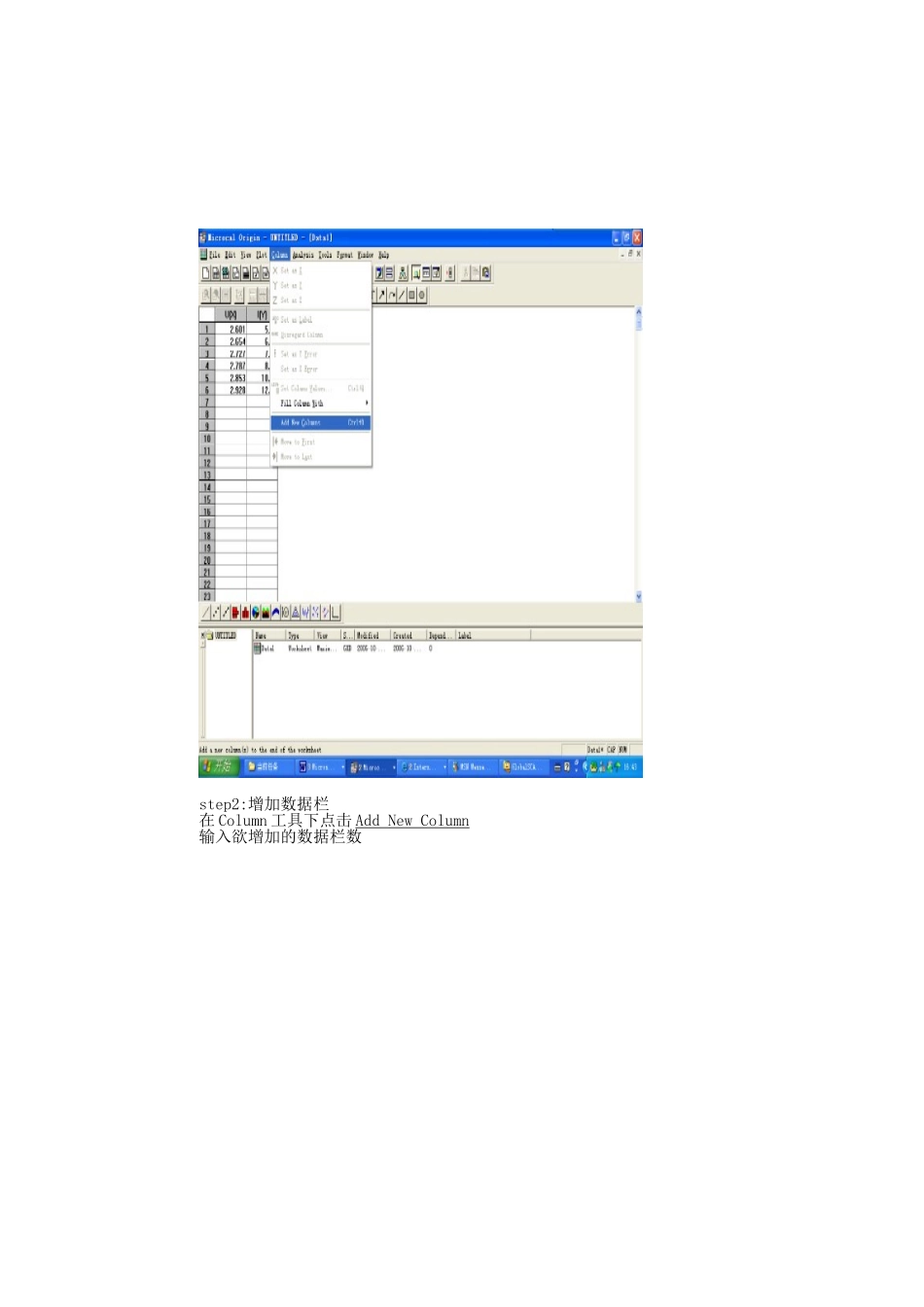

Origin 软件作实验数据的最小二乘法直线拟合举例例 1:全暗情况下测量太阳能电池在外加偏压时伏安特性表 1-4-5 全暗情况下太阳能电池输出电压和输出电流值U/V2.6012.6542.7272.7872.8532.928I/5.466.217.498.7910.4112.76把以上数据输入 Origin 软件进展直线拟合,步骤如下:step1:输入数据输入数据,双击数据栏目,修改 Column Name,点击 OKstep2:增加数据栏在 Column 工具下点击 Add New Column输入欲增加的数据栏数step3:设置数据值修改完数据栏名称后点击右键选择 Set Column Value输入设置的数据函数〔如 ln〔Col〔I〕〕〕step4:画图在 plot 下选择 Scatter 绘图设置 X 轴,Y 轴数据栏绘制的图形如下列图所示step5:图表名称双击 X 轴和 Y 轴名称并更改为具体物理量双击图表名称文本框并更改名称step6:直线拟合在 Analysis 工具栏下选择 Fit Linear拟合结果如下列图备注:结果日志〔Results Log〕假设未显示,请点击菜单栏 view 下的Results Log,即显示 Results Log 窗口;绘制完图形后,选择 Edit 菜单下的 Copy page,可以将绘制图形粘贴到 word 文档里,双击 word 文档里的图形,也可以直接翻开该 OPJ文件进展修改等。在 Origin 软件里处理完数据后,选择 File 菜单下的 Save Project As 可以将数据窗口,图形窗口,日志窗口等各子窗口一起保存,保存为以 OPJ 为后缀的文件。太阳能电池与磁阻效应实验中涉与到的设置数据栏值的函数〔set column values〕举例如下:1) 对电流col(I)取ln值得到col(ln(I)): col(ln(I))=ln(col(I));2) P=U×I , 对 col(U) 和 col(I) 取 成 绩 得 到 电 功 率 col(P) :col(P)=col(U)*col(I);step7:拟合结果生成 lnI-U 拟合直线,并给出拟合结果 Result Log由 Result Log 可以直接读出拟合直线的参数和拟合程度值 R3〕对正反向电压取平均,如对 col(UH1)和 col(UH2)取平均为col〔U1〕:col(U1)=(col(UH1)+col(UH2))/2;(假设 col(UH2) 输入的数据是代数式,即具有负值,那么应取绝对值〔abs(col(UH2))后再取平均,即:col(U1)=(col(UH1)+abs(col(UH2)))/2;4) 计 算 磁 感 应 强 度 : B=U/(K*IH), 即 由 col(U1) 计 算 col(B): col(B)=col(U1)/(177*5); (,)5〕计算电阻 R:R=U/I, 即由 col(U2)和 col(I2)计算得到 col(R):col(R)=col(U2)/col(I2);6 〕 计 算 R’=, 设, 由 col(R) 计 算 得 到col(R’):col(R’)=(col(R)-318)/318。
