OXE交换机用户培训资料全

OXE交换机用户培训资料全_第1页
1/26
OXE交换机用户培训资料全_第2页
2/26
OXE交换机用户培训资料全_第3页
3/26

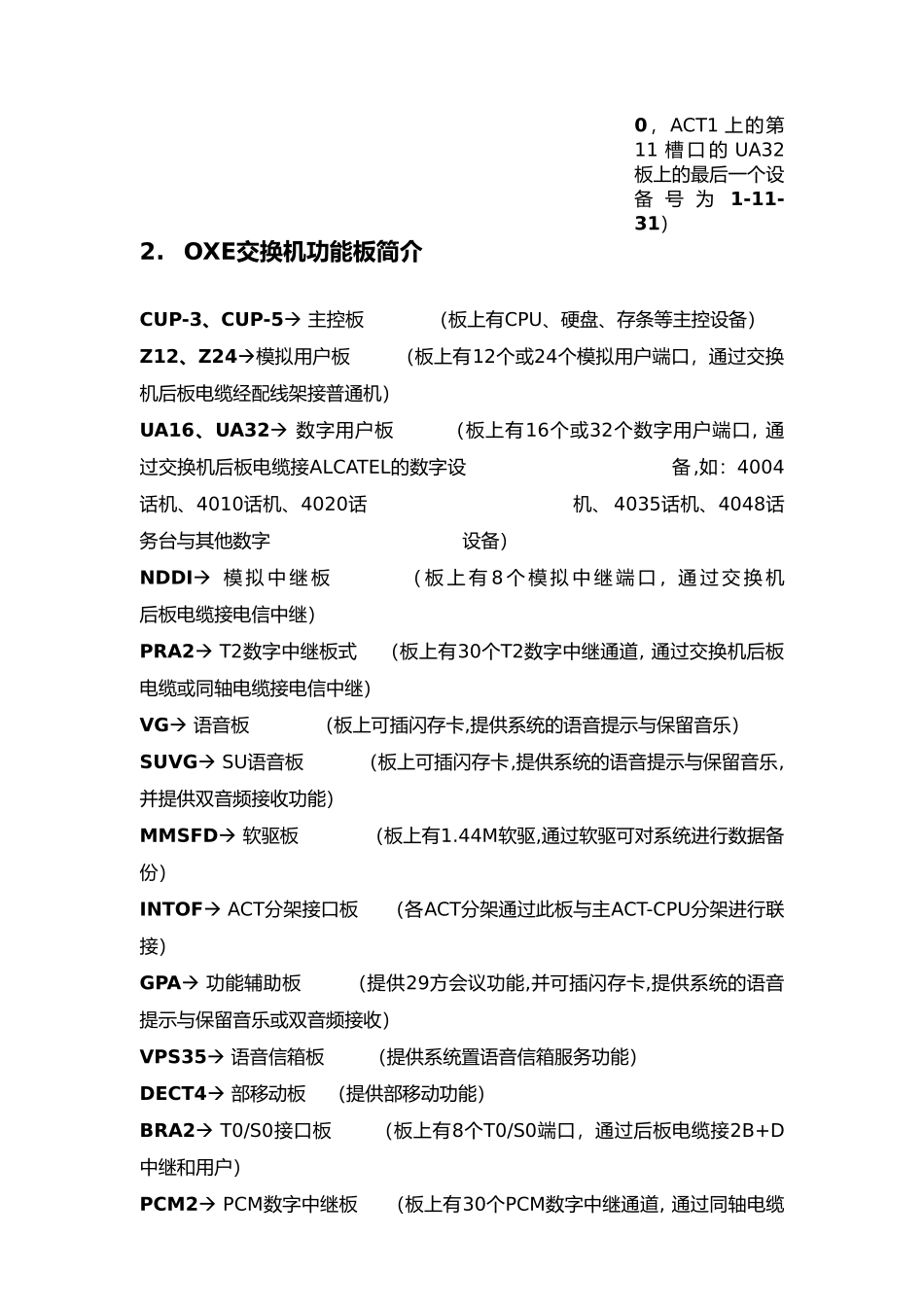

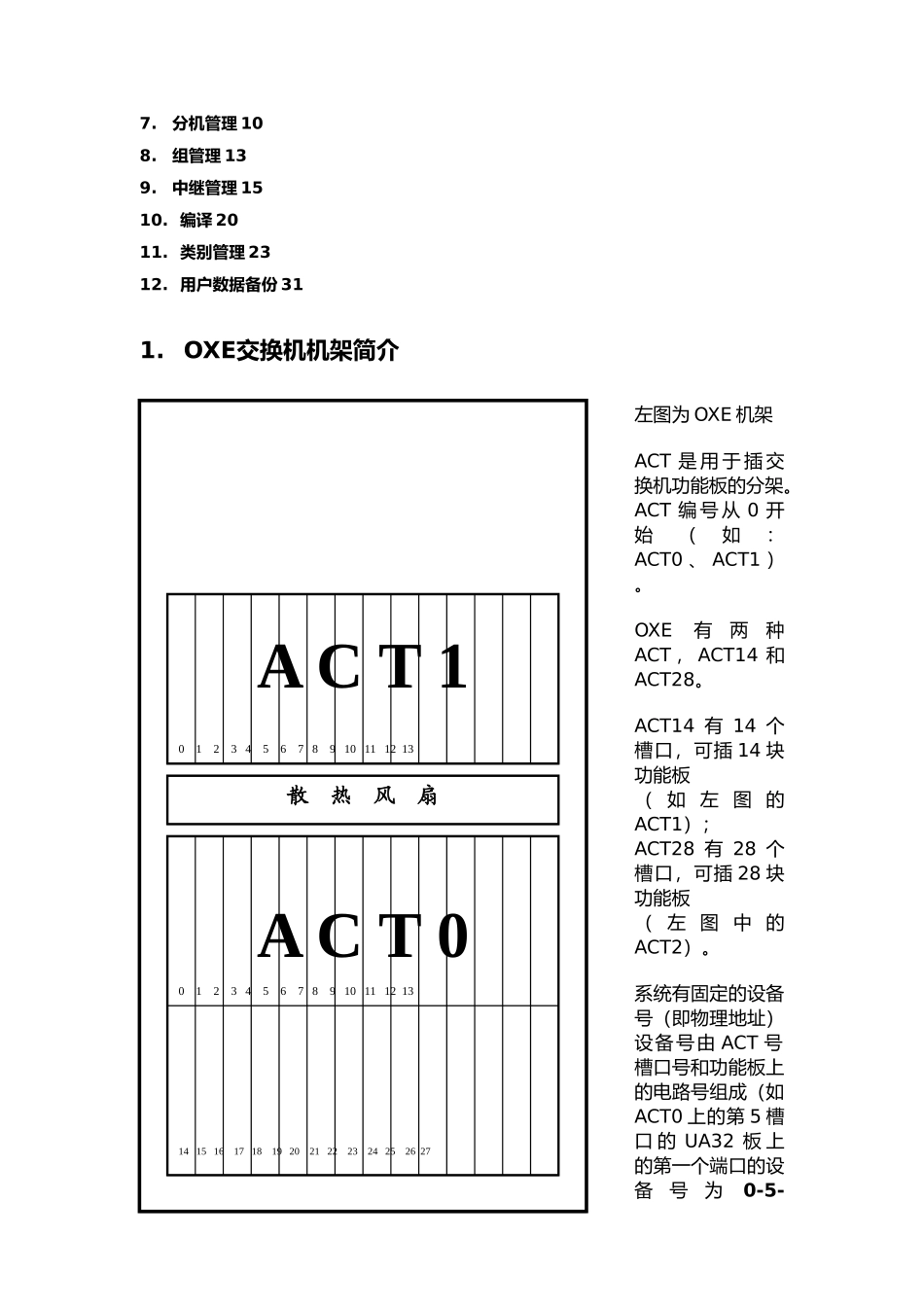

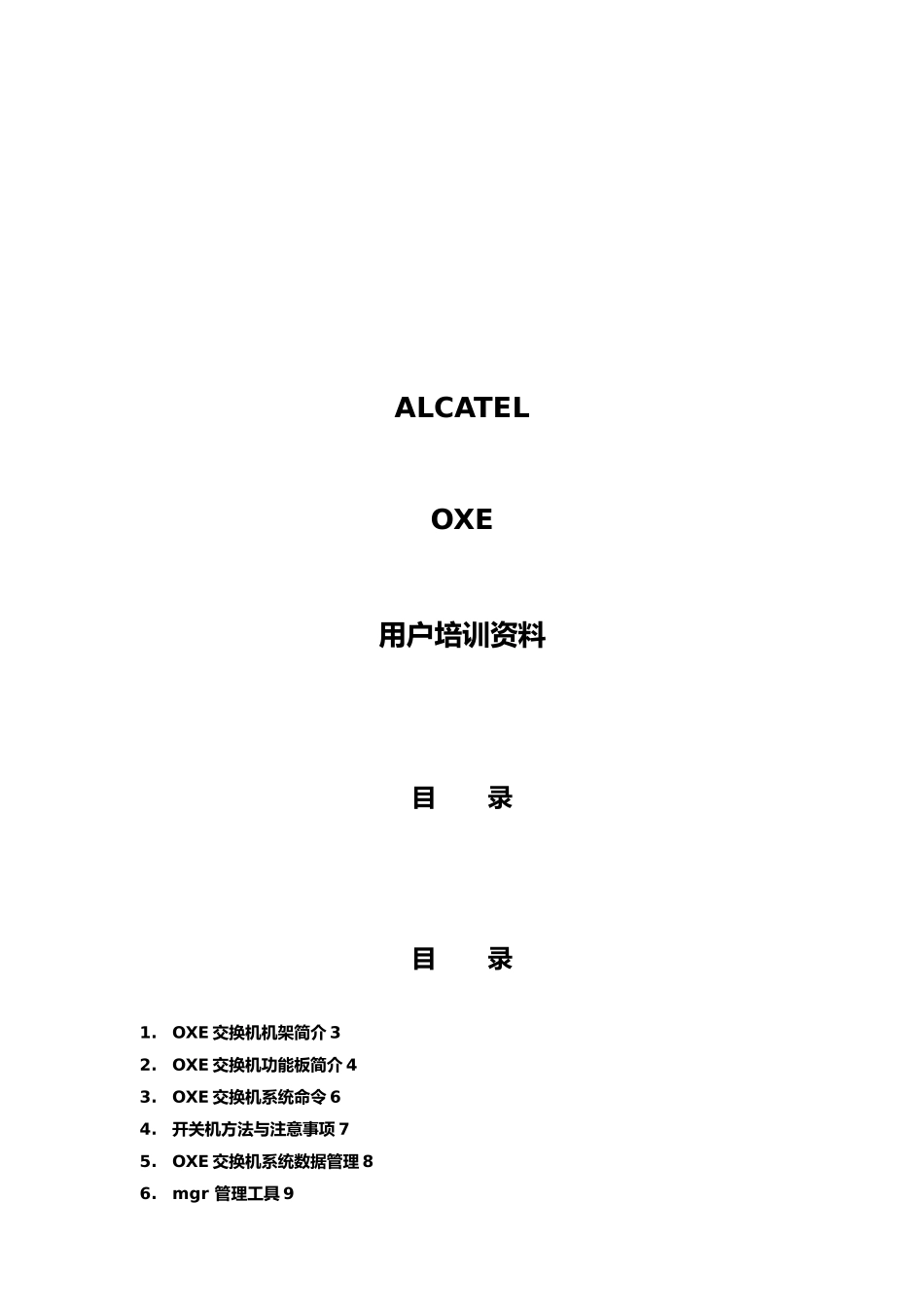

ALCATELOXE用户培训资料目 录目 录1.OXE 交换机机架简介 32.OXE 交换机功能板简介 43.OXE 交换机系统命令 64.开关机方法与注意事项 75.OXE 交换机系统数据管理 86.mgr 管理工具 97.分机管理 108.组管理 139.中继管理 1510. 编译 2011. 类别管理 2312. 用户数据备份 311.OXE交换机机架简介左图为 OXE 机架ACT 是 用 于 插 交换机功能板的分架。ACT 编 号 从 0 开始(如:ACT0 、 ACT1 )。OXE有两种ACT , ACT14 和ACT28。ACT14 有 14 个槽口,可插 14 块功能板( 如 左 图 的ACT1);ACT28 有 28 个槽口,可插 28 块功能板( 左 图 中 的ACT2)。系统有固定的设备号(即物理地址)设备号由 ACT 号槽口号和功能板上的电路号组成(如ACT0 上的第 5 槽口 的 UA32 板 上的第一个端口的设备号为0-5-A C T 10 1 2 3 4 5 6 7 8 9 10 11 12 13A C T 00 1 2 3 4 5 6 7 8 9 10 11 12 1314 15 16 17 18 19 20 21 22 23 24 25 26 27散 热 风 扇0,ACT1 上的第11 槽 口 的 UA32板上的最后一个设备 号 为1-11-31)2.OXE交换机功能板简介CUP-3、CUP-5 主控板 (板上有CPU、硬盘、存条等主控设备)Z12、Z24模拟用户板 (板上有12个或24个模拟用户端口,通过交换机后板电缆经配线架接普通机)UA16、UA32 数字用户板 (板上有16个或32个数字用户端口, 通 过交换机后板电缆接ALCATEL的数字设 备,如:4004话机、4010话机、4020话 机、 4035话机、4048话务台与其他数字 设备)NDDI 模 拟 中 继 板 ( 板 上 有 8 个 模 拟 中 继 端 口 , 通 过 交 换 机 后板电缆接电信中继)PRA2 T2数字中继板式 (板上有30个T2数字中继通道, 通过交换机后板电缆或同轴电缆接电信中继)VG 语音板 (板上可插闪存卡,提供系统的语音提示与保留音乐)SUVG SU语音板 (板上可插闪存卡,提供系统的语音提示与保留音乐,并提供双音频接收功能)MMSFD 软驱板 (板上有1.44M软驱,通过软驱可对系统进行数据备份)INTOF ACT分架接口板 (各ACT分架通过此板与主ACT-CPU分架进行联接)GPA 功能辅助板 (提供29方会议功能,并可插闪存卡,提供系统的语音提示与保留音乐或双音频接收)VPS35 语音信箱板 (提供系统置语音信箱服务功能)DECT4 部移动板 (提供部移动功能)BRA2 T0/S0接口板 ...
