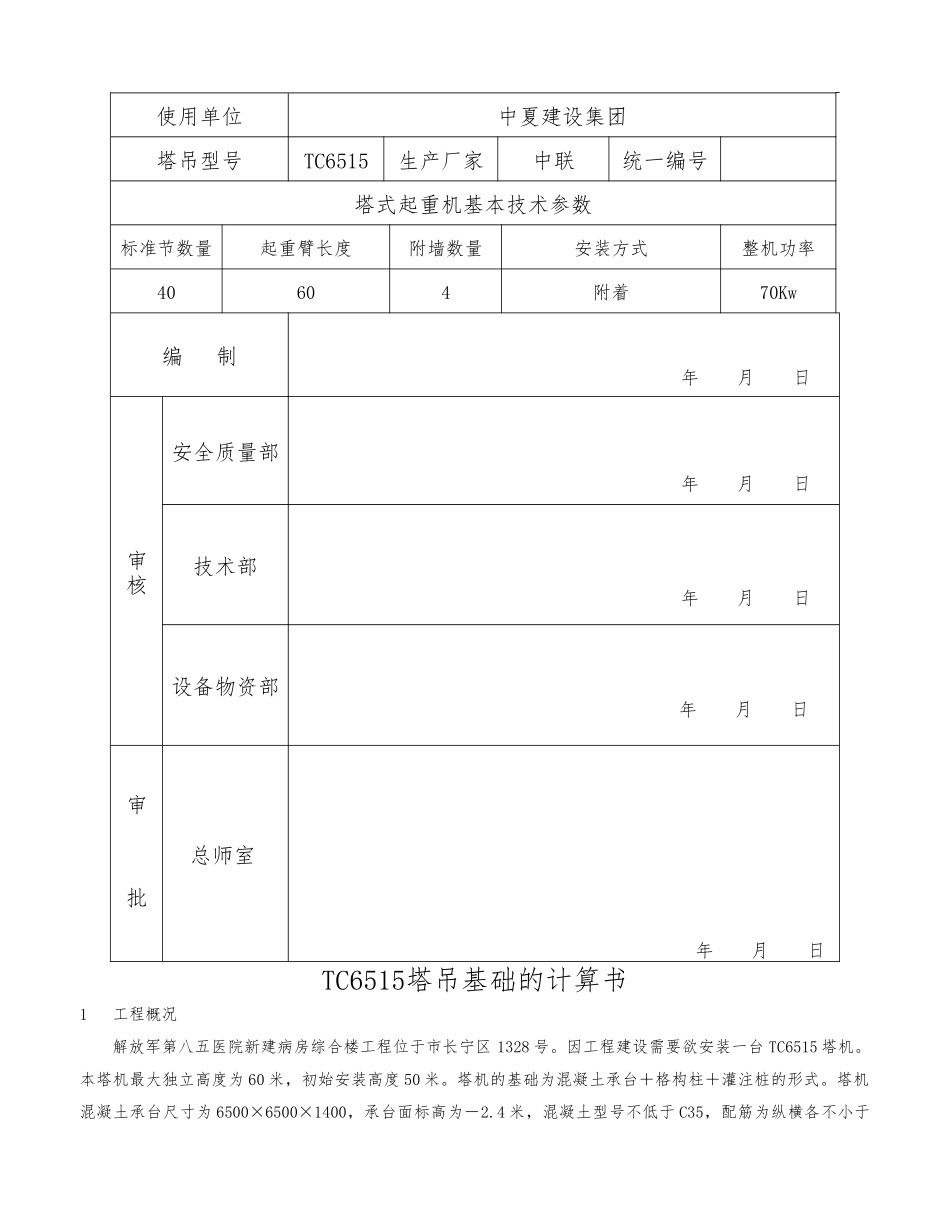

解放军第八五医院新建病房综合楼工程 TC6515 型塔 式 起 重 机基础施工方案施工单位：中夏建设集团编制单位： 颐东机械施工工程 日 期：2024.11.22版 次：专家评审后修改版塔式起重机安拆施工方案审批表工程名称解放军第八五医院新建病房综合楼工程工程地点市长宁区使用单位中夏建设集团塔吊型号TC6515生产厂家中联统一编号塔式起重机基本技术参数标准节数量起重臂长度附墙数量安装方式整机功率40604附着70Kw编 制 年 月 日审核安全质量部 年 月 日技术部 年 月 日设备物资部年 月 日审批总师室年 月 日 TC6515塔吊基础的计算书1工程概况解放军第八五医院新建病房综合楼工程位于市长宁区 1328 号。因工程建设需要欲安装一台 TC6515 塔机。本塔机最大独立高度为 60 米，初始安装高度 50 米。塔机的基础为混凝土承台＋格构柱＋灌注桩的形式。塔机混凝土承台尺寸为 6500×6500×1400，承台面标高为－2.4 米，混凝土型号不低于 C35，配筋为纵横各不小于35 根直径 25 的螺纹钢；格构柱截面尺寸为 430×430，主肢为 L180×180×18，缀板 400×20×10＠600，最大悬高 9.35 米，格构柱插入承台尺寸为 600，插入灌注桩尺寸为 3000；灌注桩为 4 根￠800 的灌注桩，桩间距为4300，混凝土型号为 C35，桩长 33.85 米，桩底标高为－45.6 米。2编制依据2.1 《建筑施工塔式起重机安装、使用、拆卸安全技术规》JGJ196－20242.2 《钢结构设计规》GB50017－20242.3 《建筑桩基技术规》JGJ94－20242.4 《塔式起重机混凝土基础工程技术规》JGJ/T187-20242.5 《混凝土结构设计规》GB50010-20243施工须知3.1 钻孔灌注桩强度等级为 C35，（按《建筑机械使用安全规程 JGJ33-2001 中 4.4.2 条规定》，其施工时严格根据规要求施工，超灌部分在地下室底板围，地下室施工时，需将钢构柱的砼凿除洁净后，在各格构柱的角钢上焊接钢板止水片。3.2 钢格构柱与灌注桩的搭接长度为 3m，要求与钢筋笼主筋焊接，在下钢筋笼时，应严格控制四根钢格构柱的方向成正方形布置，以保证其外围槽钢加固杆的焊接。3.3 格构柱的主肢全长为 11.55 米，使用整长为 12 米的角钢焊接而成，不允许中间对接。3.4 塔吊底座与塔吊的安装应该按塔吊出场说明书要求执行，控制好预埋螺栓的位置与锚固深度，钢格构柱顶段应浇入塔基承台 0.6m。3.5 [20 槽钢外围加固杆应随挖土深度与时焊接，每隔 2.2 米焊接水平支撑、斜向剪刀撑...
