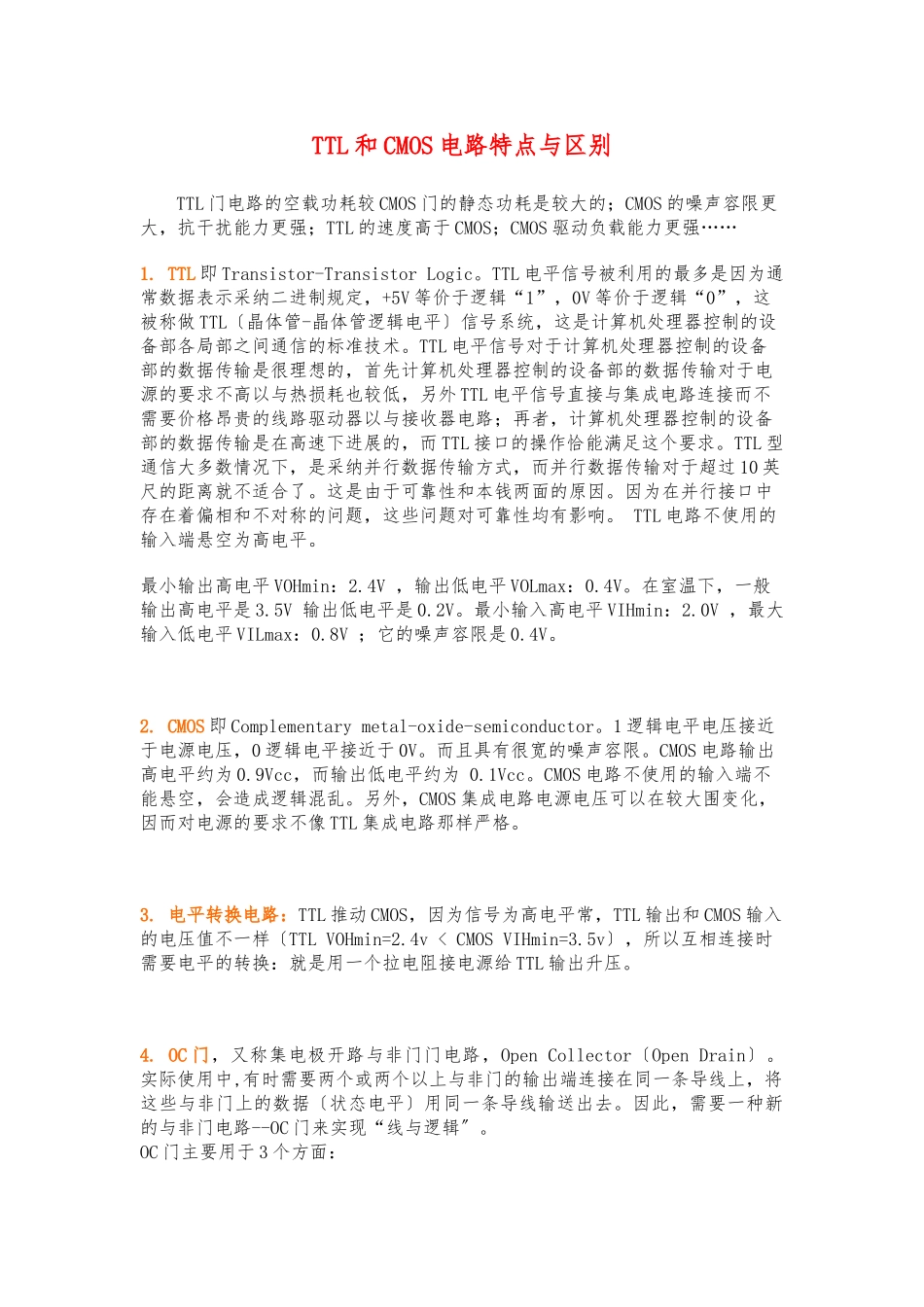

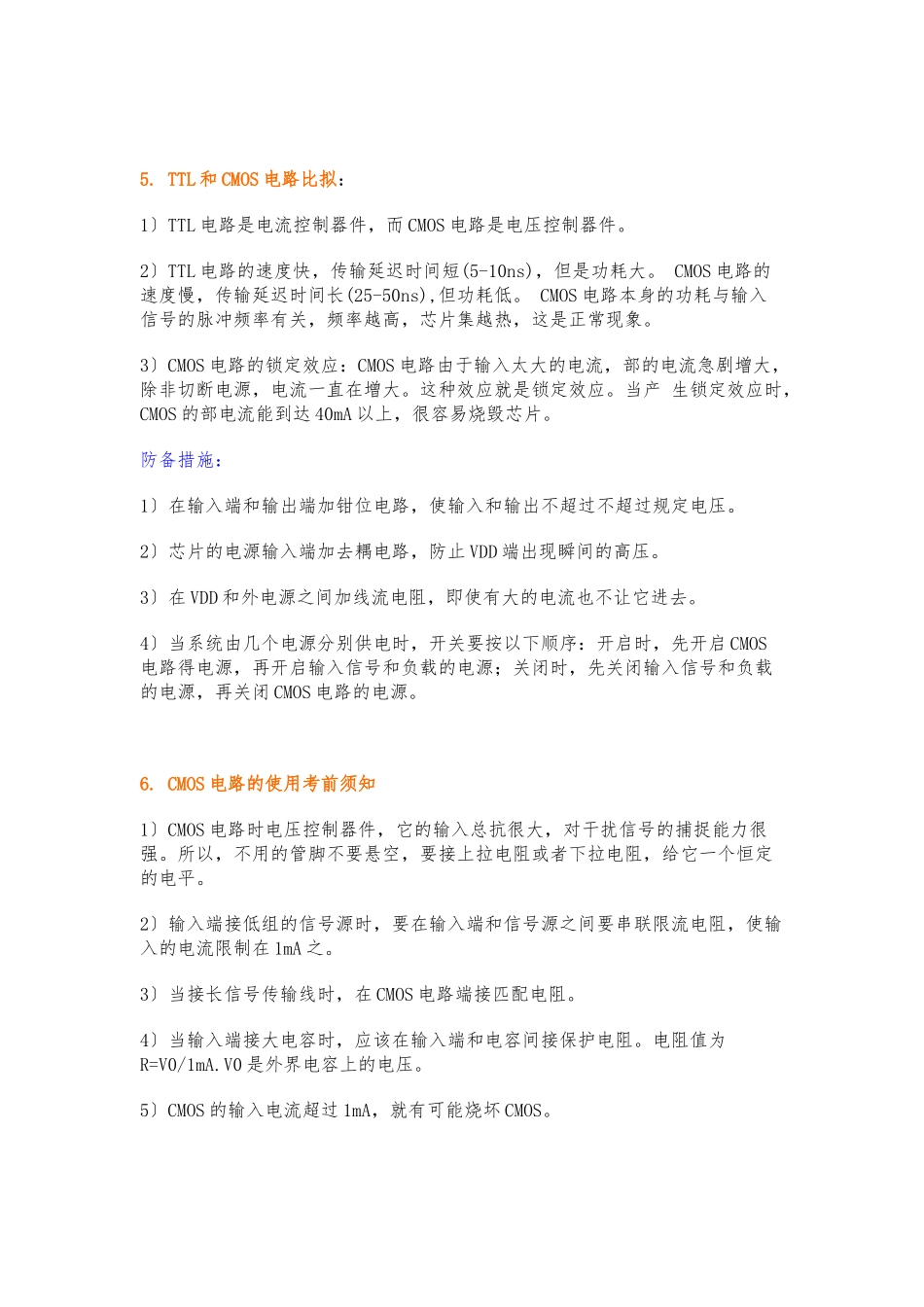

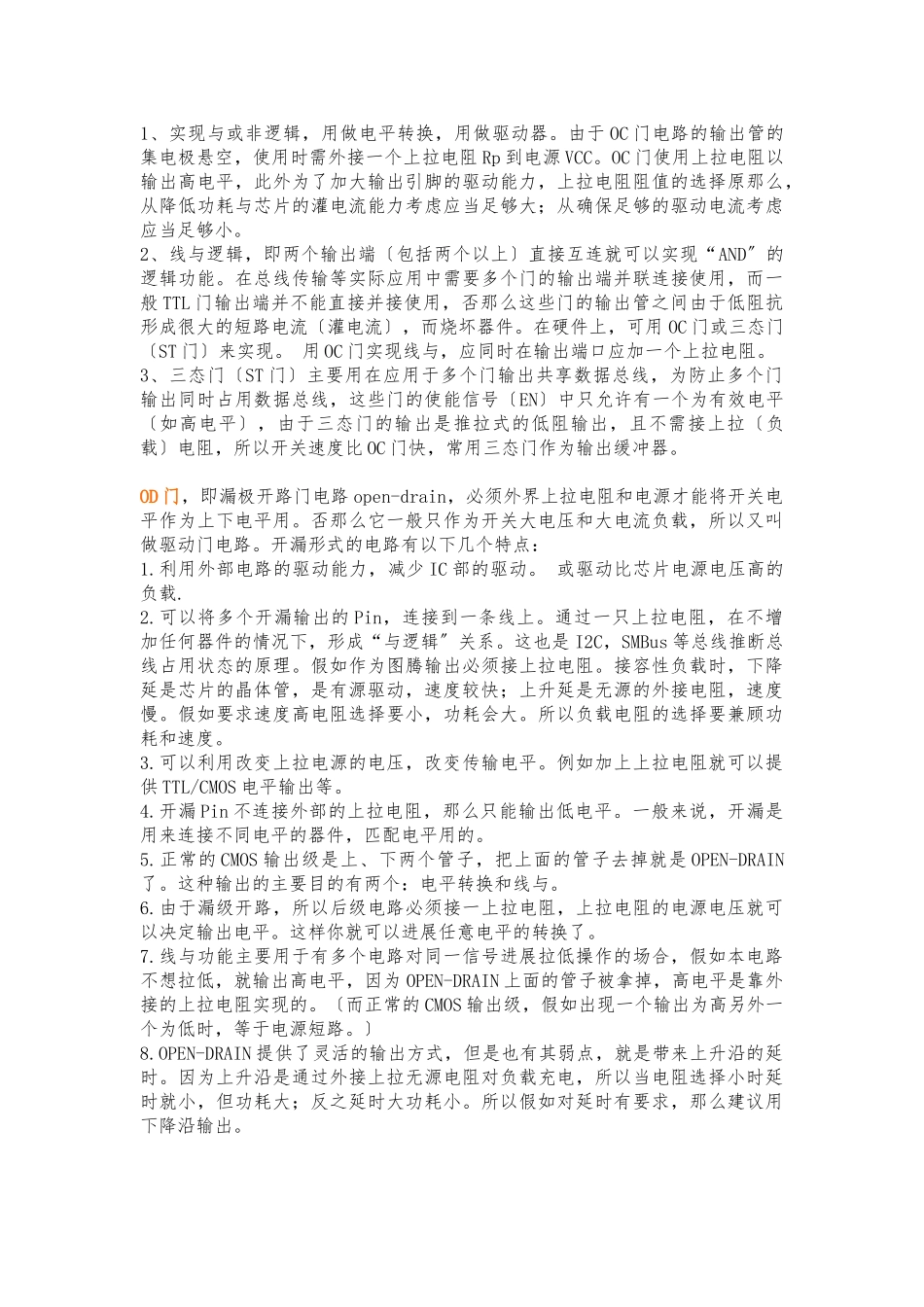

TTL 和 CMOS 电路特点与区别TTL 门电路的空载功耗较 CMOS 门的静态功耗是较大的；CMOS 的噪声容限更大，抗干扰能力更强；TTL 的速度高于 CMOS；CMOS 驱动负载能力更强……1. TTL 即 Transistor-Transistor Logic。TTL 电平信号被利用的最多是因为通常数据表示采纳二进制规定，+5V 等价于逻辑“1”，0V 等价于逻辑“0”，这被称做 TTL〔晶体管-晶体管逻辑电平〕信号系统，这是计算机处理器控制的设备部各局部之间通信的标准技术。TTL 电平信号对于计算机处理器控制的设备部的数据传输是很理想的，首先计算机处理器控制的设备部的数据传输对于电源的要求不高以与热损耗也较低，另外 TTL 电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以与接收器电路；再者，计算机处理器控制的设备部的数据传输是在高速下进展的，而 TTL 接口的操作恰能满足这个要求。TTL 型通信大多数情况下，是采纳并行数据传输方式，而并行数据传输对于超过 10 英尺的距离就不适合了。这是由于可靠性和本钱两面的原因。因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响。 TTL 电路不使用的输入端悬空为高电平。最小输出高电平 VOHmin：2.4V ，输出低电平 VOLmax：0.4V。在室温下，一般输出高电平是 3.5V 输出低电平是 0.2V。最小输入高电平 VIHmin：2.0V ，最大输入低电平 VILmax：0.8V ；它的噪声容限是 0.4V。2. CMOS 即 Complementary metal-oxide-semiconductor。1 逻辑电平电压接近于电源电压，0 逻辑电平接近于 0V。而且具有很宽的噪声容限。CMOS 电路输出高电平约为 0.9Vcc，而输出低电平约为 0.1Vcc。CMOS 电路不使用的输入端不能悬空，会造成逻辑混乱。另外，CMOS 集成电路电源电压可以在较大围变化，因而对电源的要求不像 TTL 集成电路那样严格。3. 电平转换电路：TTL 推动 CMOS，因为信号为高电平常，TTL 输出和 CMOS 输入的电压值不一样〔TTL VOHmin=2.4v < CMOS VIHmin=3.5v〕，所以互相连接时需要电平的转换：就是用一个拉电阻接电源给 TTL 输出升压。4. OC 门，又称集电极开路与非门门电路，Open Collector〔Open Drain〕。实际使用中,有时需要两个或两个以上与非门的输出端连接在同一条导线上，将这些与非门上的数据〔状态电平〕用同一条导线输送出去。因此，需要一种新的与非门电路--OC 门来实现“线与逻辑〞。 OC 门主要用于 3 个方面： 1、实现与...
