WI-TE-033-电池扩散炉设备开关机操作规程-A1

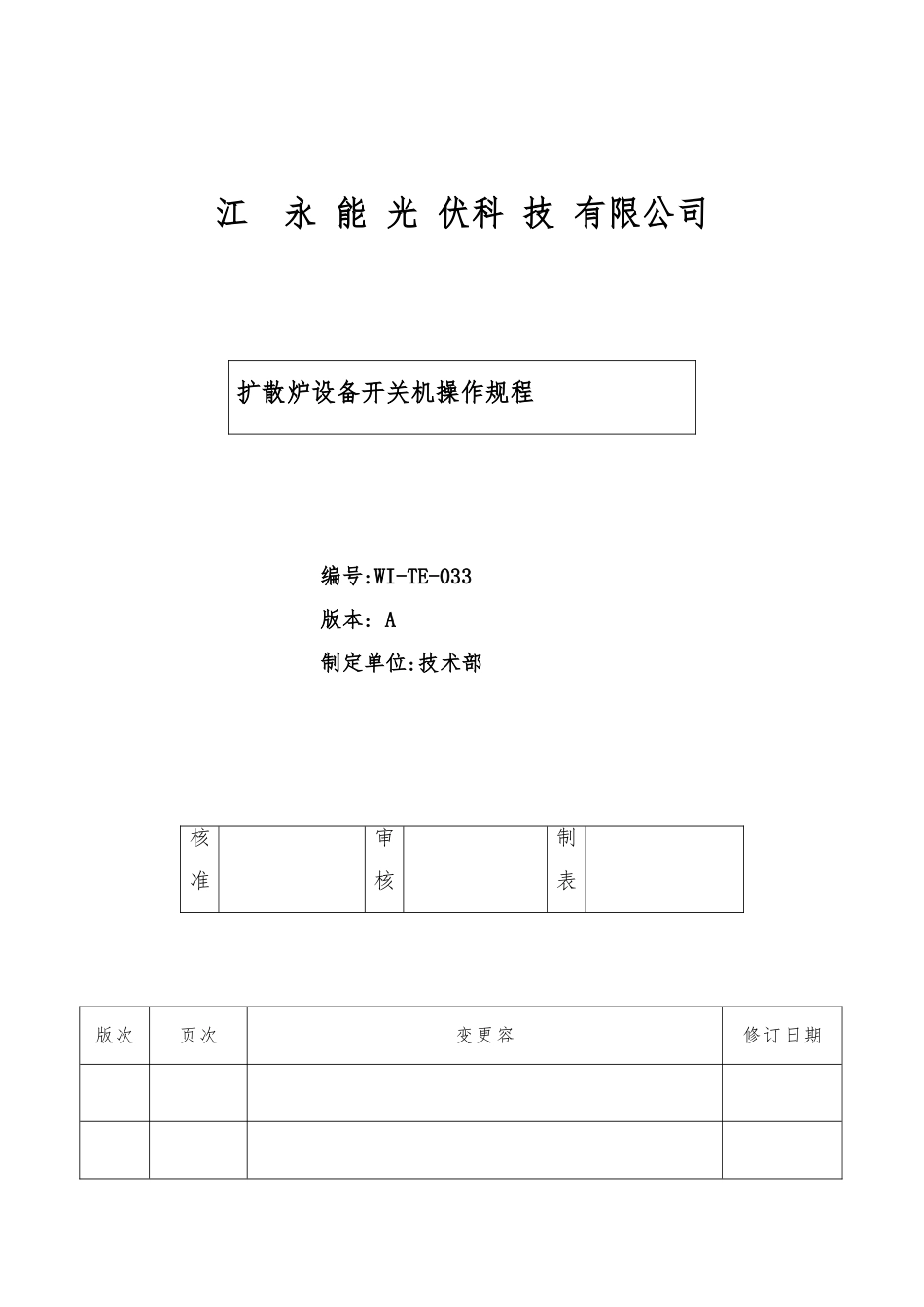

WI-TE-033-电池扩散炉设备开关机操作规程-A1_第1页
1/5

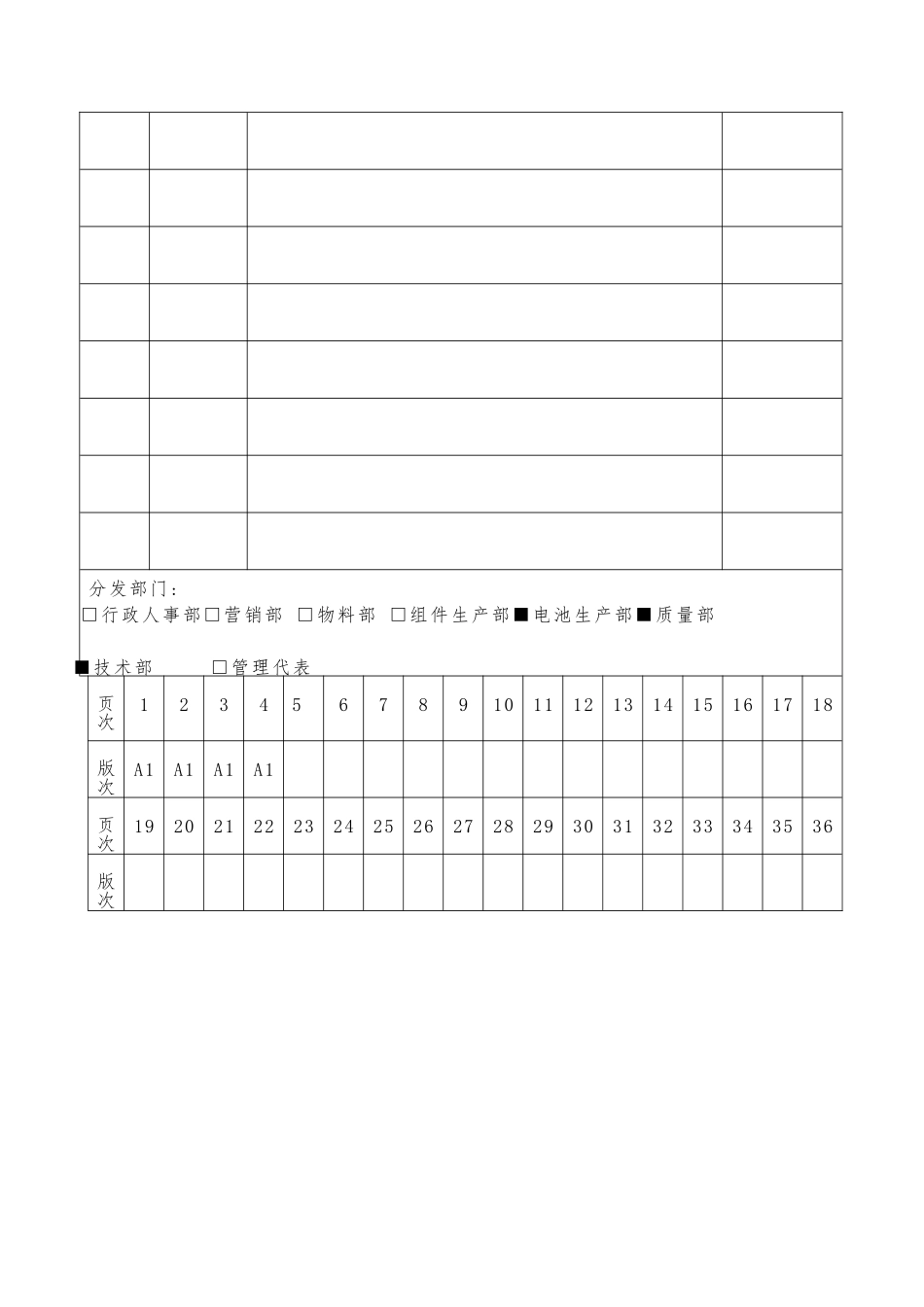

WI-TE-033-电池扩散炉设备开关机操作规程-A1_第2页
2/5

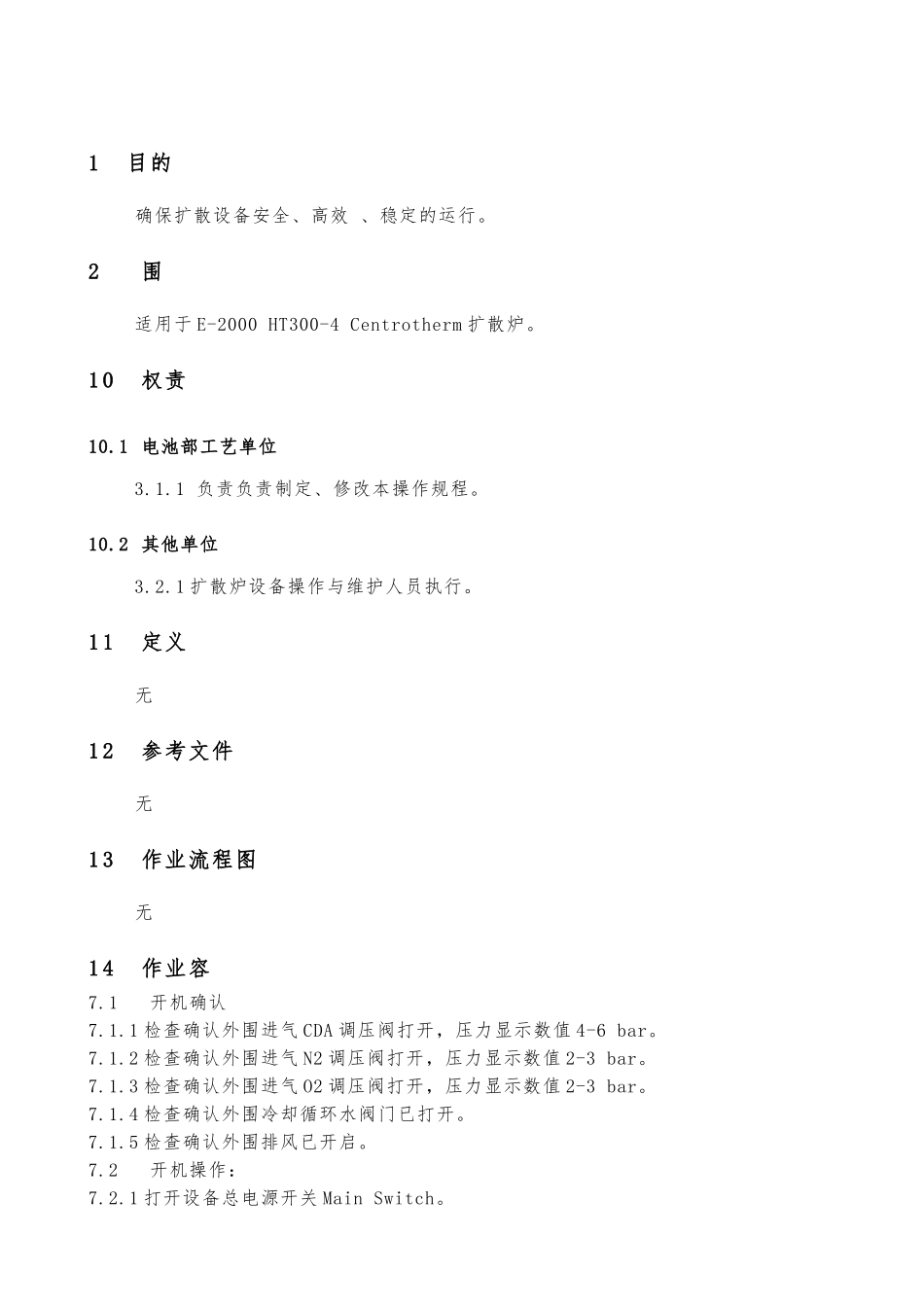

WI-TE-033-电池扩散炉设备开关机操作规程-A1_第3页
3/5
江 永 能 光 伏科 技 有限公司扩散炉设备开关机操作规程编号:WI-TE-033版本: A制定单位:技术部核准审核制表版次页次变更容修订日期分发部门:□行政人事部□营销部 □物料部 □组件生产部■电池生产部■质量部■技术部 □管理代表页次123456789101112131415161718版次A1A1A1A1页次192021222324252627282930313233343536版次1 目的确保扩散设备安全、高效 、稳定的运行。2围适用于 E-2000 HT300-4 Centrotherm 扩散炉。1 0权责10.1 电池部工艺单位3.1.1 负责负责制定、修改本操作规程。10.2 其他单位3.2.1 扩散炉设备操作与维护人员执行。1 1定义无1 2参考文件无1 3作业流程图无1 4作业容7.1 开机确认7.1.1 检查确认外围进气 CDA 调压阀打开,压力显示数值 4-6 bar。7.1.2 检查确认外围进气 N2 调压阀打开,压力显示数值 2-3 bar。7.1.3 检查确认外围进气 O2 调压阀打开,压力显示数值 2-3 bar。7.1.4 检查确认外围冷却循环水阀门已打开。7.1.5 检查确认外围排风已开启。7.2 开机操作:7.2.1 打开设备总电源开关 Main Switch。7.2.2 打开电源柜所有开关,除 V1-V3 -S1。7.2.3 打开气源柜 N2,O2 开关。7.2.4 打开在 Loading box 下的 CMI 开关。7.2.5 打开西门子工控机 CASAR 电源开关,一个接一个至少相隔 10 秒钟。7.2.6 打开电源柜加热开管 V1-V3 -S1。7.2.7 启动 CMI 监控系统。双击屏幕上“扩散炉监控系统” 图标,输入用户名称与密码,登陆监控系统软件,初始密码为 linyang。7.2.8 CMI 监控系统有权限限制,不可越权使用计算机。生产人员使用 operator 用户名登陆,禁止使用其它用户名等登陆。7.2.9 电脑 XP 开码 6065。7.2.10 设置温度 600 度:Manual TPaddle All Setpoint=600℃,注意:不要设置Actset,Tube 会自动升温。7.2.11 手动关门,检查门应关闭正确。7.2.12 打开开关门机构 CDA 气阀,调节到 4-6bar。7.2.13 用夹子连接废液瓶,排毒桶。7.2.14 当温度升至 600℃时,按 Standby。7.2.15 打开源瓶阀门。确认源瓶上的进气出气阀门已打开,各接口连接正常。先开出气阀,再开进气阀。7.3 关机操作7.3.1 将每个炉管设定:Manual TPaddle All Setpoint=600℃。7.3.2 当温度达到 600 度时,取开连接夹子,移走废液瓶,排毒桶。7.3.3 关闭开关门机构 CDA 气阀,调节到 0 bar。7.3.4 手动将门拉开至中间位置。7.3.5 将每...
