ZT500手动液压源使用说明书(旧版)VIP专享

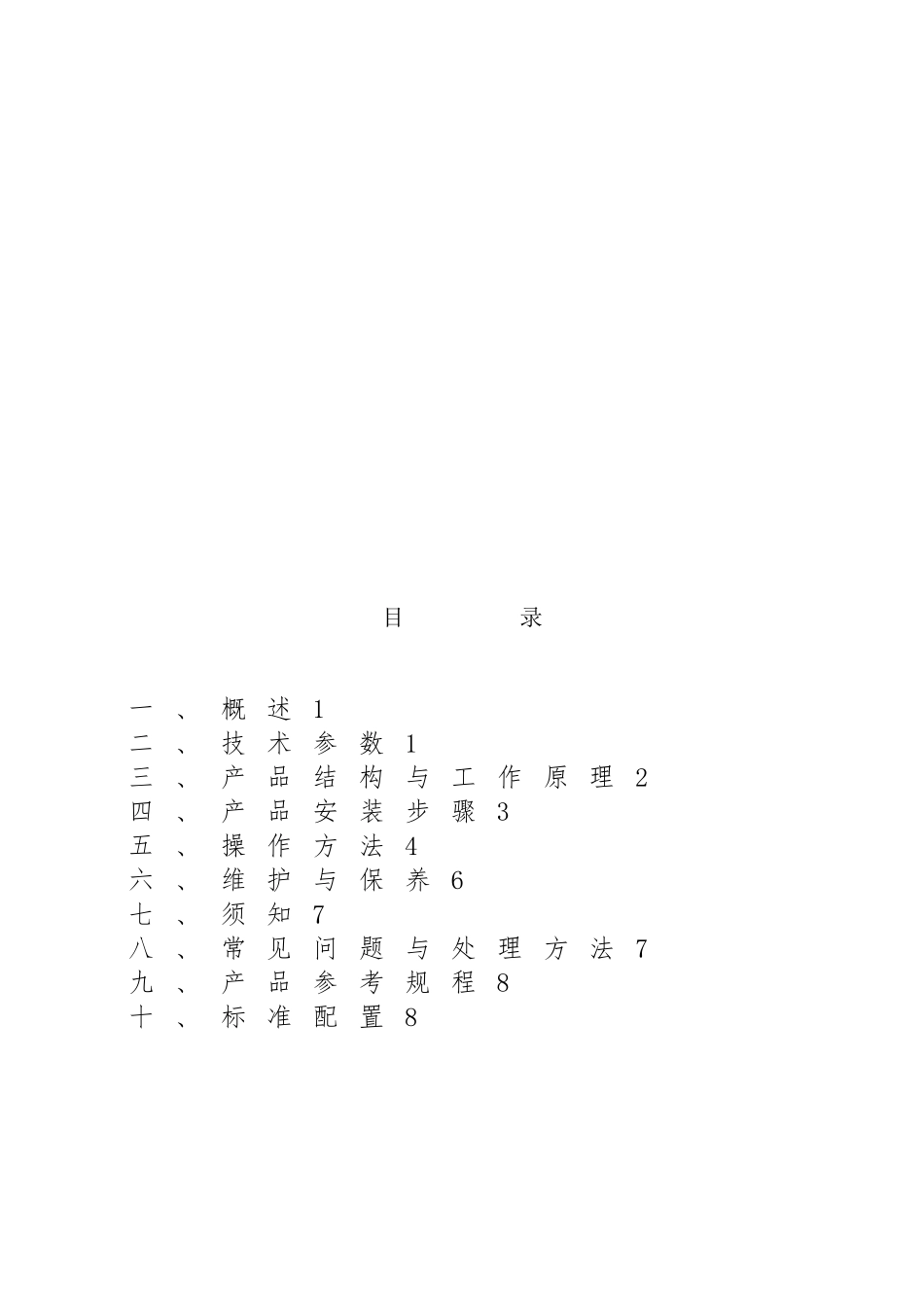

温 馨 提 示非常感您购买本公司生产的ZT500手 动 液 压 源 。 该 说 明 书 解 释 了ZT500手 动 液 压 源 的 技 术 参 数 、 操 作方法、使用须知和常见故障处理等。请您在使用该产品前务必认真阅读本说明书，在充分掌握了该产品使用方法的基础上，再对ZT500手 动 液 压 源 进 行 操 作 。若 我 们 的 仪 器 在 到 货 之 日 起 的一个月，收到用户有关运输过程中造成的设备损坏等问题的通知，经核实后提供免费修理或更换，并重承诺对本公司生产的所有产品 实 行 终 身 维 修 。我 公 司 遵 循 持 续 进 展 的 原 则 。保留在预先不通知的情况下，对此说明书中所描述的产品进行修改和改进的权利，对改进后的产品配有相应的安装使用手册或改进说明。我公司对本说明书有最终 解 释 权 。请 您 在 开 箱 使 用 之 前 ， 认 真 核对实物与标准配置是否相符，假如发现有缺件，请立即与我公司的 售 后 服 务 联 系 。目 录一 、 概 述 1二 、 技 术 参 数 1三 、 产 品 结 构 与 工 作 原 理 2四 、 产 品 安 装 步 骤 3五 、 操 作 方 法 4六 、 维 护 与 保 养 6七 、 须 知 7八 、 常 见 问 题 与 处 理 方 法 7九 、 产 品 参 考 规 程 8十 、 标 准 配 置 8一、概 述ZT500 可为校验一般压力表、精密压力表、压力变送器、压力传感器、压力开关等压力仪器仪表提供稳定可靠的压力源。ZT500 手动液压源具有以下优点：1. 结构简单、操作方便、易学易用。使用时首先采纳手压泵预压，然后采纳调压缸增压。加压时活塞不旋转，摩擦小，省时省力。2. 可靠性高、不易泄漏。采纳特别高压密封材料，使用寿命长，性能稳定可靠。3. 压力调节围大，升降压平稳。克服了用截止阀进行高压回检控制困难的问题，它能够提供易于调节的、稳定的高压压力。 二、技术参数压力围（0~60）MPa调节细度0.1kPa传压介质变压器油，癸二酸脂外形尺寸450mm×405mm×140mm重 量约 15kg三、产品结构与工作原理ZT500 手动液压源的外形结构如以下图所示。ZT500 手动液压源结构图1 ——调压缸 2 ——调压手轮 3 ——截止阀（逆时针旋紧为打开，顺时针旋紧为关闭）4 —— 底座5 —— 注油口 6 ——卸压阀（逆时针旋紧为打开，顺时针旋紧为关闭）7 ——预压手柄8 ——预压泵9 —— 表座（M20×...
