一级光电缆维护应会标准1

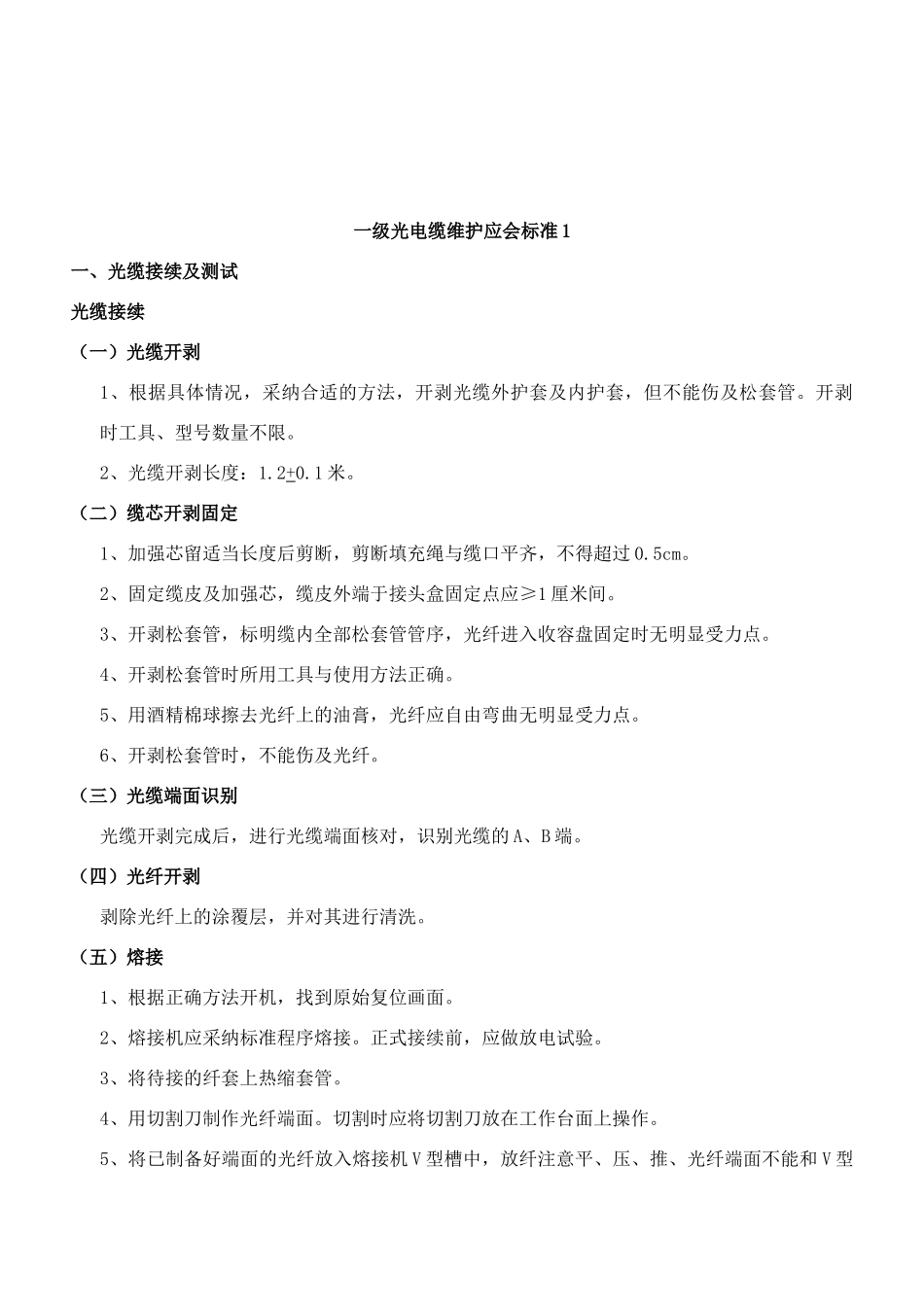

一级光电缆维护应会标准1_第1页
1/10

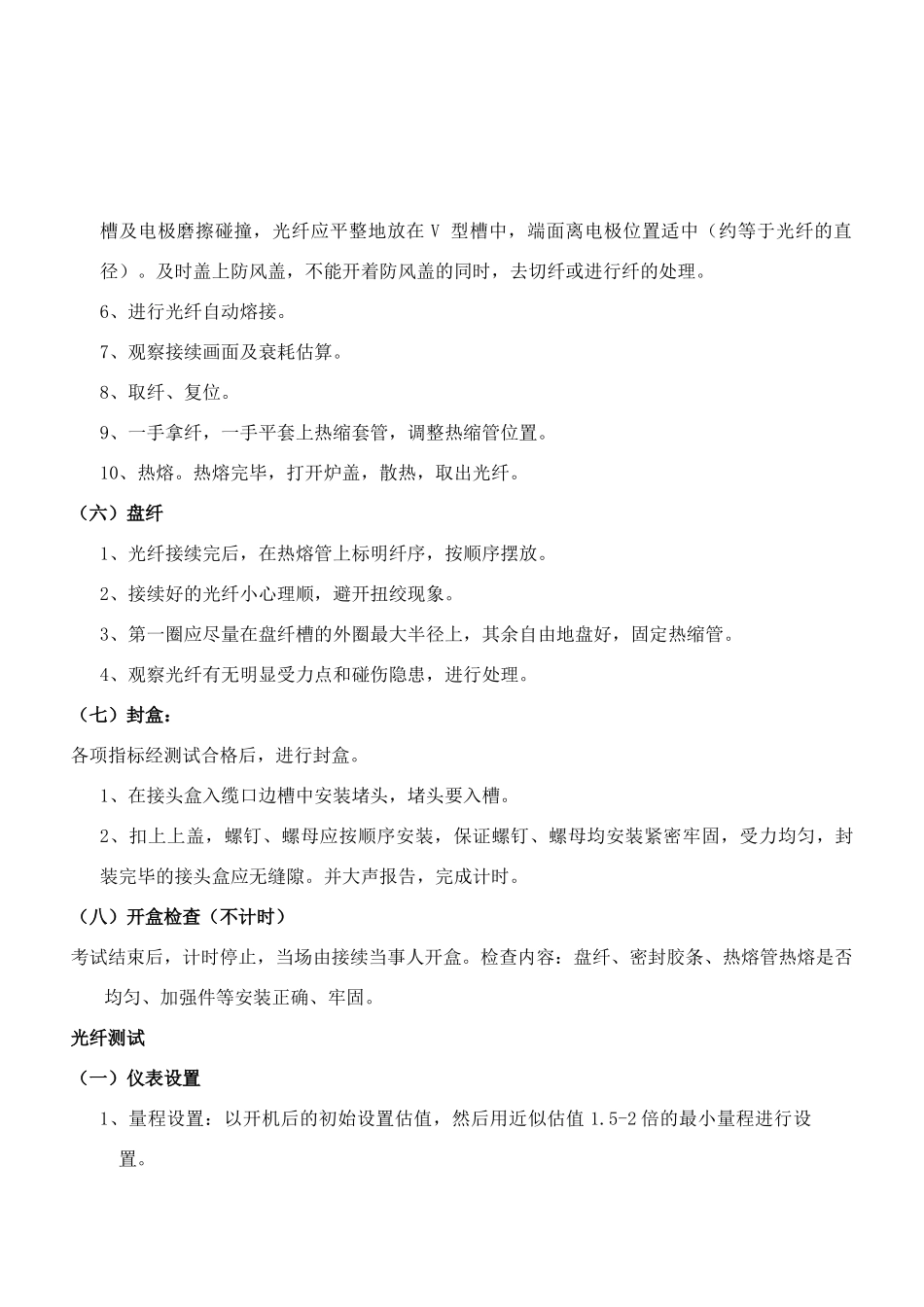

一级光电缆维护应会标准1_第2页
2/10

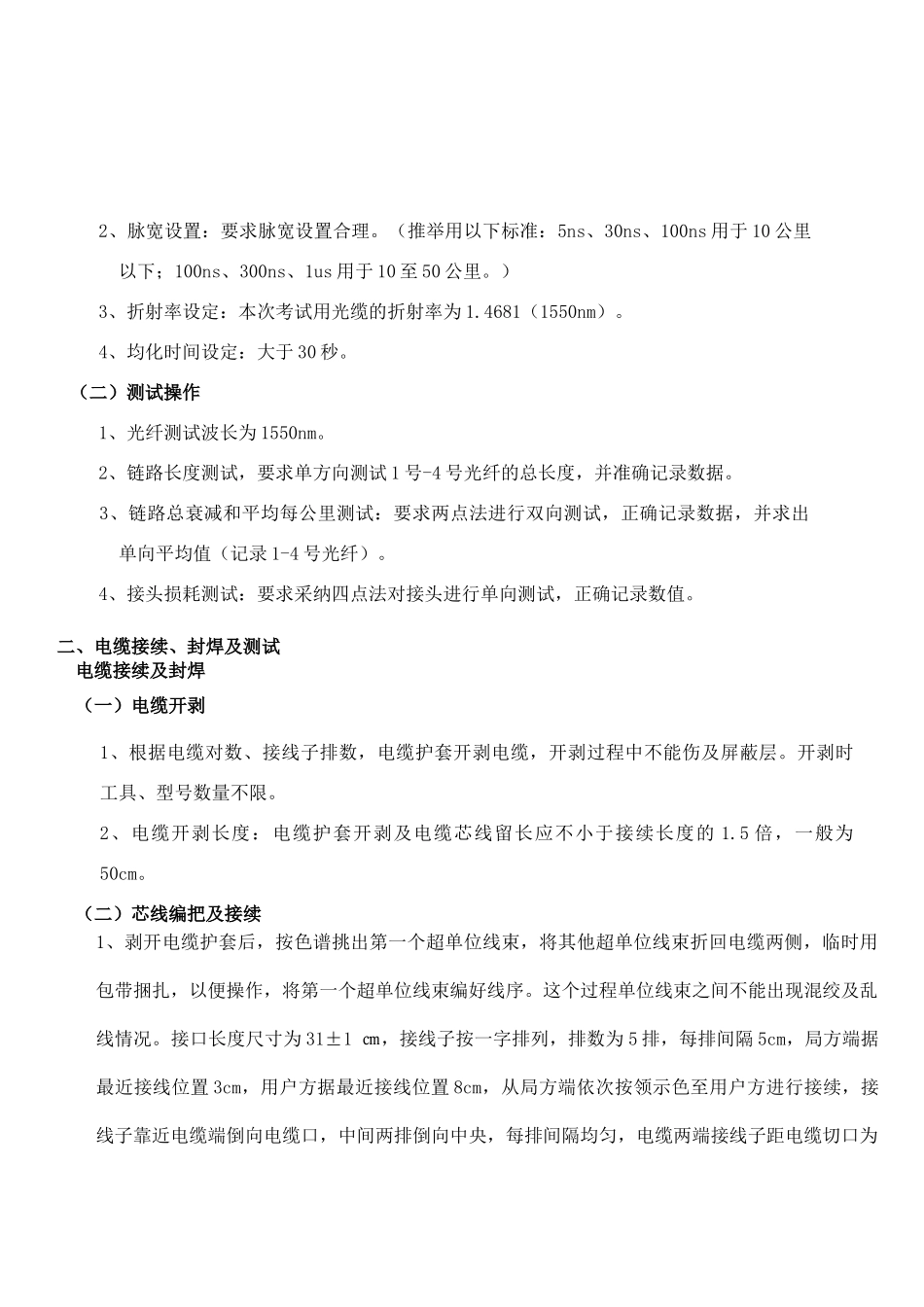

一级光电缆维护应会标准1_第3页
3/10
一级光电缆维护应会标准 1一、光缆接续及测试光缆接续(一)光缆开剥1、根据具体情况,采纳合适的方法,开剥光缆外护套及内护套,但不能伤及松套管。开剥时工具、型号数量不限。2、光缆开剥长度:1.2+0.1 米。(二)缆芯开剥固定1、加强芯留适当长度后剪断,剪断填充绳与缆口平齐,不得超过 0.5cm。2、固定缆皮及加强芯,缆皮外端于接头盒固定点应≥1 厘米间。3、开剥松套管,标明缆内全部松套管管序,光纤进入收容盘固定时无明显受力点。4、开剥松套管时所用工具与使用方法正确。5、用酒精棉球擦去光纤上的油膏,光纤应自由弯曲无明显受力点。6、开剥松套管时,不能伤及光纤。(三)光缆端面识别光缆开剥完成后,进行光缆端面核对,识别光缆的 A、B 端。(四)光纤开剥剥除光纤上的涂覆层,并对其进行清洗。(五)熔接1、根据正确方法开机,找到原始复位画面。2、熔接机应采纳标准程序熔接。正式接续前,应做放电试验。3、将待接的纤套上热缩套管。 4、用切割刀制作光纤端面。切割时应将切割刀放在工作台面上操作。5、将已制备好端面的光纤放入熔接机 V 型槽中,放纤注意平、压、推、光纤端面不能和 V 型槽及电极磨擦碰撞,光纤应平整地放在 V 型槽中,端面离电极位置适中(约等于光纤的直径)。及时盖上防风盖,不能开着防风盖的同时,去切纤或进行纤的处理。6、进行光纤自动熔接。7、观察接续画面及衰耗估算。8、取纤、复位。9、一手拿纤,一手平套上热缩套管,调整热缩管位置。10、热熔。热熔完毕,打开炉盖,散热,取出光纤。(六)盘纤1、光纤接续完后,在热熔管上标明纤序,按顺序摆放。2、接续好的光纤小心理顺,避开扭绞现象。3、第一圈应尽量在盘纤槽的外圈最大半径上,其余自由地盘好,固定热缩管。4、观察光纤有无明显受力点和碰伤隐患,进行处理。(七)封盒:各项指标经测试合格后,进行封盒。1、在接头盒入缆口边槽中安装堵头,堵头要入槽。2、扣上上盖,螺钉、螺母应按顺序安装,保证螺钉、螺母均安装紧密牢固,受力均匀,封装完毕的接头盒应无缝隙。并大声报告,完成计时。(八)开盒检查(不计时)考试结束后,计时停止,当场由接续当事人开盒。检查内容:盘纤、密封胶条、热熔管热熔是否均匀、加强件等安装正确、牢固。光纤测试(一)仪表设置 1、量程设置:以开机后的初始设置估值,然后用近似估值 1.5-2 倍的最小量程进行设置。 2、脉宽设置:要求脉宽设置合理。(推举用以下标准:5ns、30ns、100ns 用于 ...
