东方国贸电气及给排水安装工程施工方案

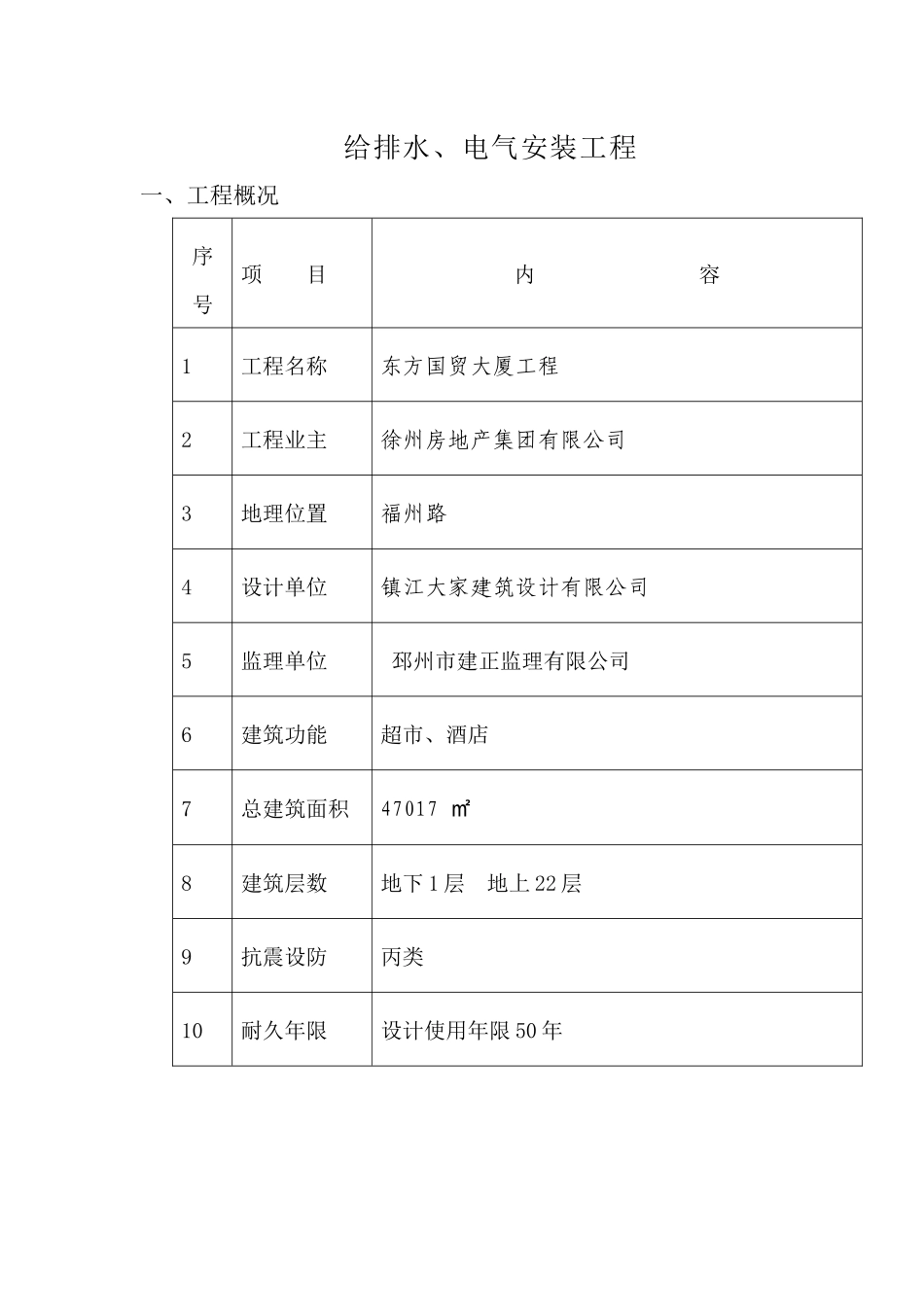

东方国贸电气及给排水安装工程施工方案_第1页
1/47

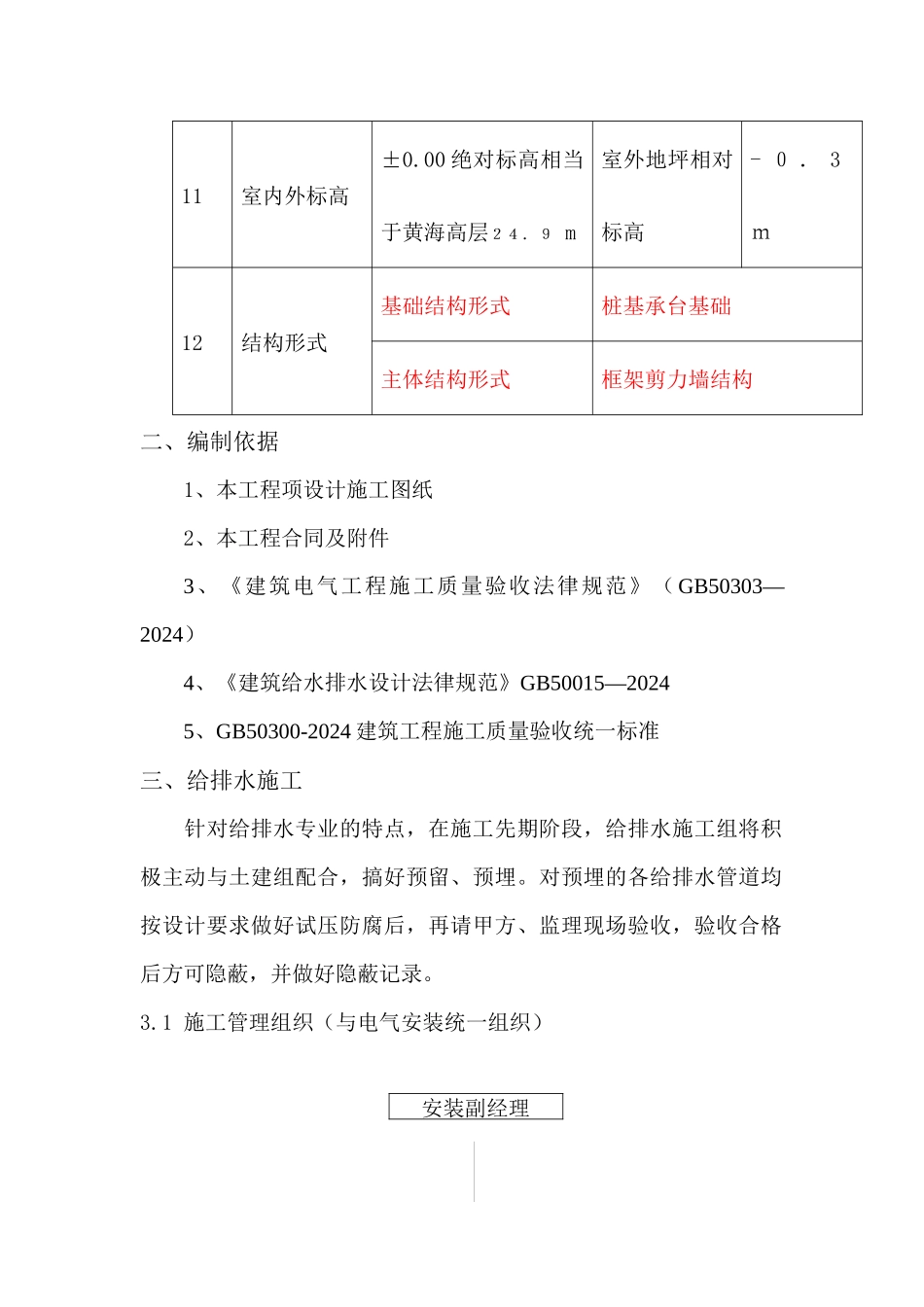

东方国贸电气及给排水安装工程施工方案_第2页
2/47

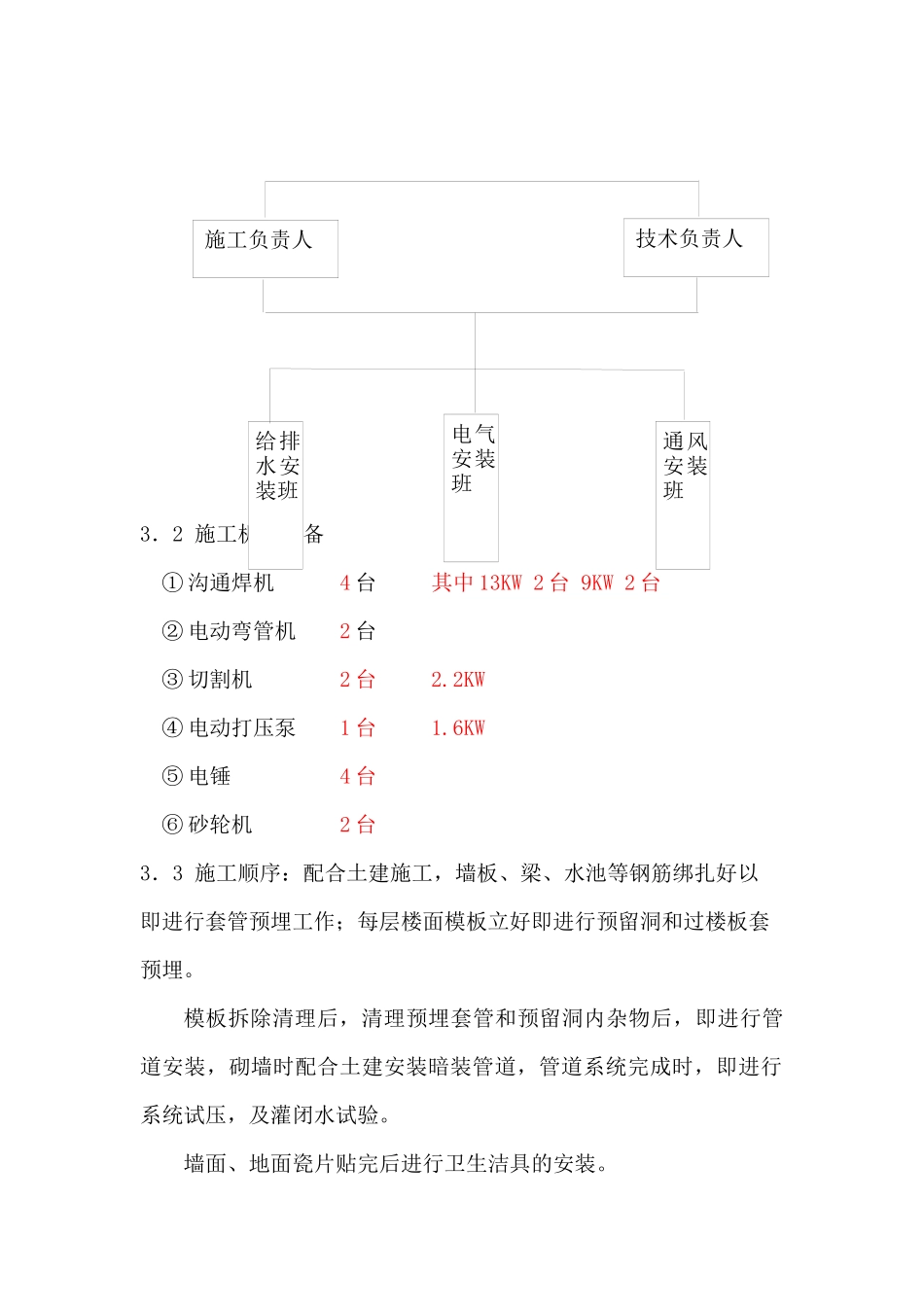

东方国贸电气及给排水安装工程施工方案_第3页
3/47
给排水、电气安装工程一、工程概况序号项 目内 容1工程名称东方国贸大厦工程2工程业主徐州房地产集团有限公司3地理位置福州路 4设计单位镇江大家建筑设计有限公司5监理单位 邳州市建正监理有限公司6建筑功能超市、酒店7总建筑面积47017 ㎡8建筑层数地下 1 层 地上 22 层9抗震设防丙类10耐久年限设计使用年限 50 年11室内外标高±0.00 绝对标高相当于黄海高层24.9 m室外地坪相对标高- 0 . 3 m12结构形式基础结构形式桩基承台基础主体结构形式框架剪力墙结构二、编制依据1、本工程项设计施工图纸2、本工程合同及附件3、《建筑电气工程施工质量验收法律规范》( GB50303—2024)4、《建筑给水排水设计法律规范》GB50015—20245、GB50300-2024 建筑工程施工质量验收统一标准三、给排水施工 针对给排水专业的特点,在施工先期阶段,给排水施工组将积极主动与土建组配合,搞好预留、预埋。对预埋的各给排水管道均按设计要求做好试压防腐后,再请甲方、监理现场验收,验收合格后方可隐蔽,并做好隐蔽记录。3.1 施工管理组织(与电气安装统一组织)安装副经理3.2 施工机具设备① 沟通焊机 4 台 其中 13KW 2 台 9KW 2 台② 电动弯管机 2 台③ 切割机 2 台 2.2KW④ 电动打压泵 1 台 1.6KW⑤ 电锤 4 台⑥ 砂轮机 2 台3.3 施工顺序:配合土建施工,墙板、梁、水池等钢筋绑扎好以即进行套管预埋工作;每层楼面模板立好即进行预留洞和过楼板套预埋。模板拆除清理后,清理预埋套管和预留洞内杂物后,即进行管道安装,砌墙时配合土建安装暗装管道,管道系统完成时,即进行系统试压,及灌闭水试验。墙面、地面瓷片贴完后进行卫生洁具的安装。给排水安装班技术负责人施工负责人通风安装班电气安装班安装准备 预制加工 干管安装支管安装管道试压管道冲洗设备基础完成进行机械附属设备的安装。系统安装完毕后,与电气专业配合好系统调试工作。3.4 施工方法和技术措施1、给水管道安装。(1)工艺流程: (2)安装准备:认真熟悉图纸,根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图的装修建筑图,核对各种管道的坐标、标高是否有交叉,管道排列所用空间是否合理,有问题及时与设计等单位有关人员讨论解决,办好变更洽商记录。(3)预制加工:按设计图纸画出管路分路、管径、变径、预留管口、阀门位置等施工草图,在实际安装的结构位置上做标记,按标记分段量出实际...
