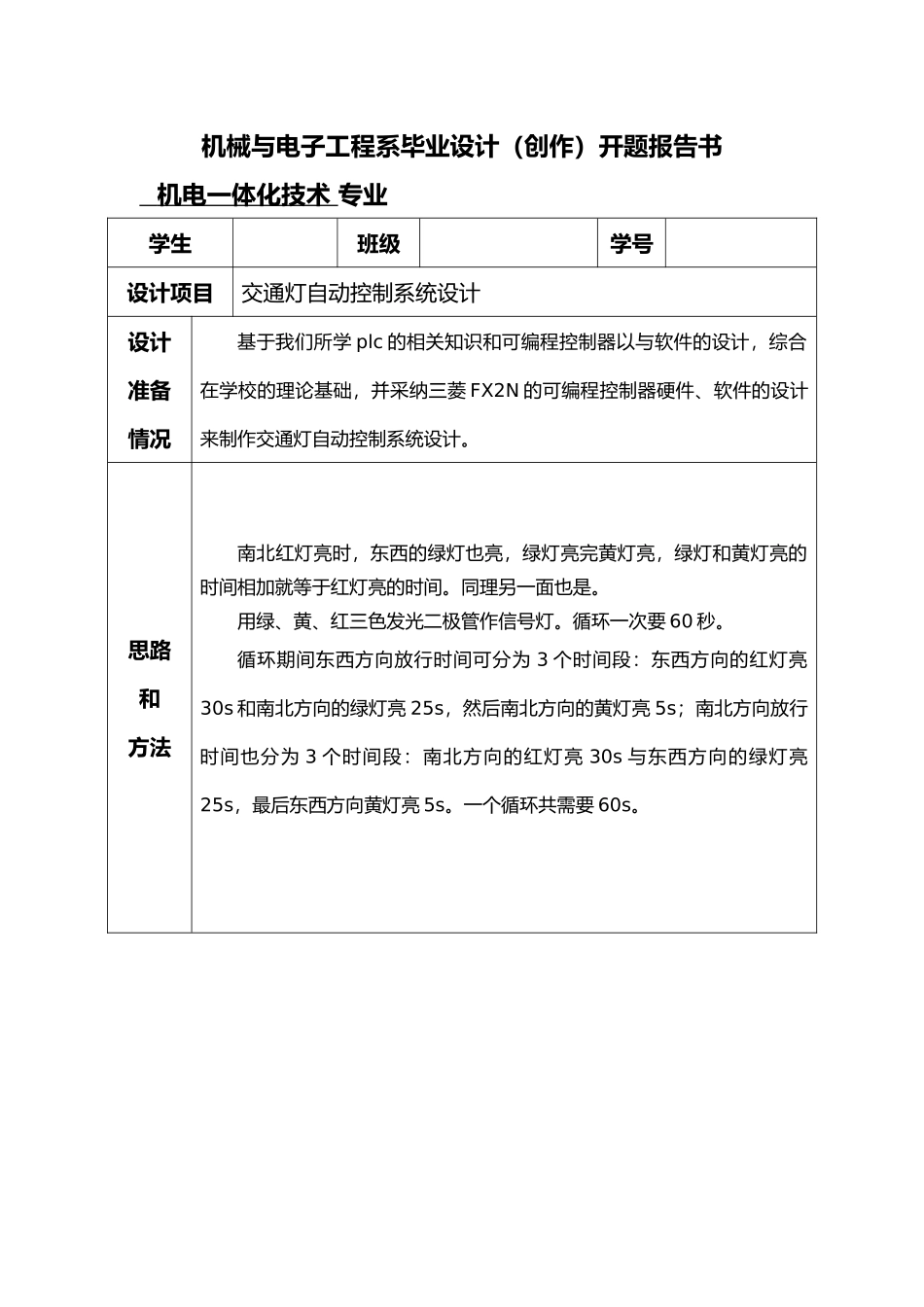

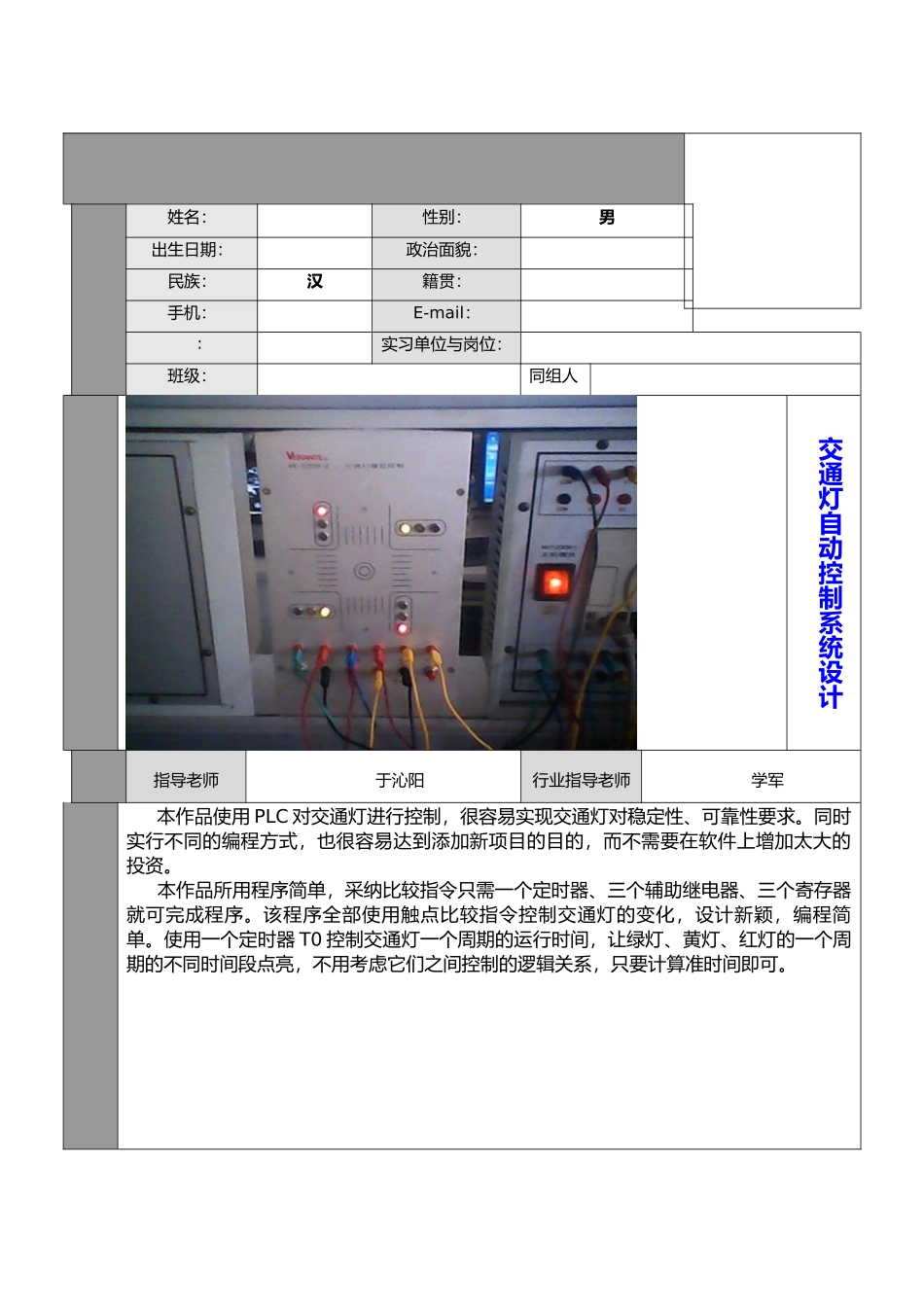

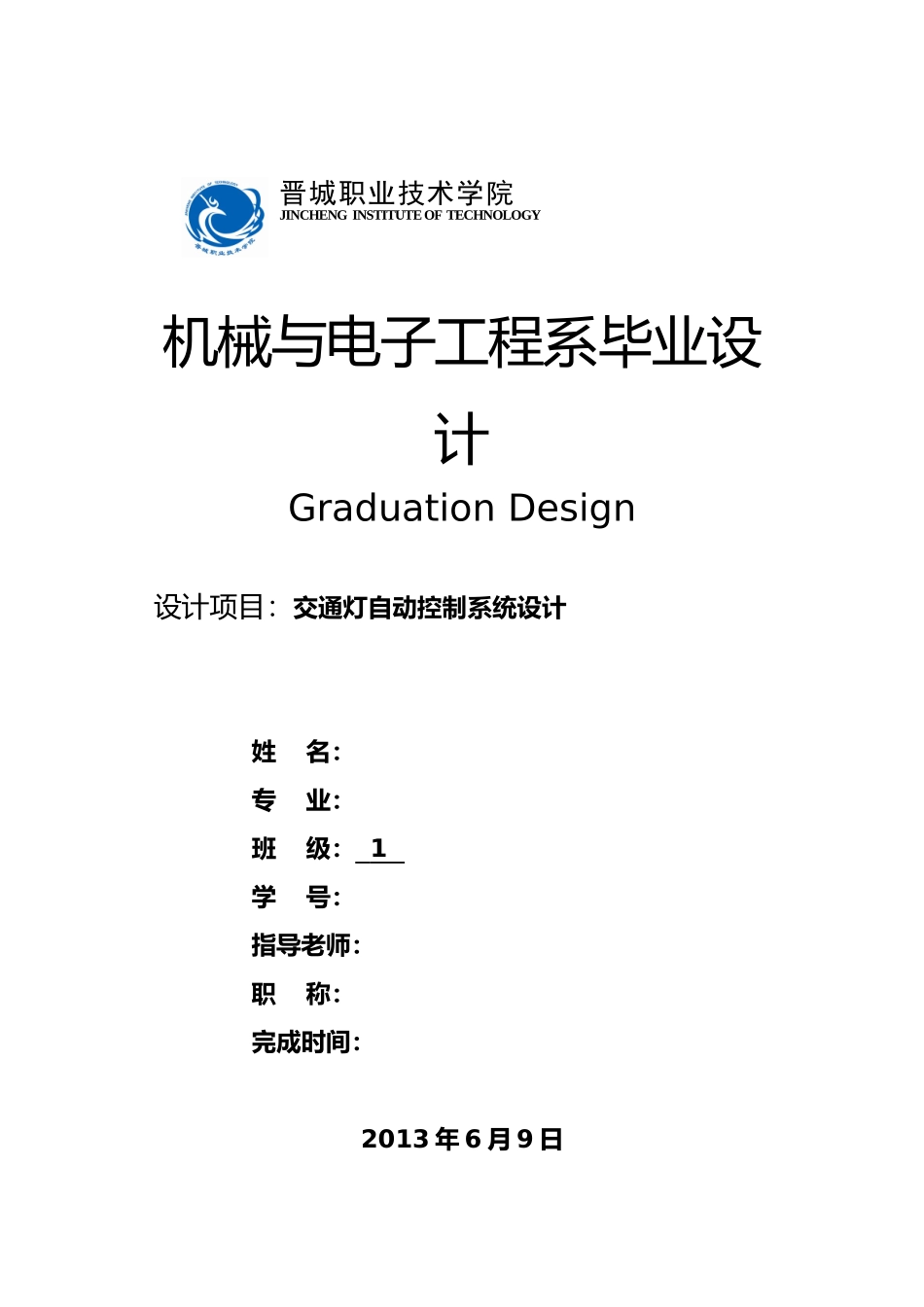

机械与电子工程系毕业设计Graduation Design设计项目：交通灯自动控制系统设计姓 名：专 业：班 级： 1 学 号：指导老师：职 称：完成时间：2013 年 6 月 9 日晋城职业技术学院JINCHENG INSTITUTE OF TECHNOLOGY姓名：性别：男出生日期：政治面貌：民族：汉籍贯：手机：E-mail： :实习单位与岗位：班级：同组人交通灯自动控制系统设计指导老师于沁阳行业指导老师学军 本作品使用 PLC 对交通灯进行控制，很容易实现交通灯对稳定性、可靠性要求。同时实行不同的编程方式，也很容易达到添加新项目的目的，而不需要在软件上增加太大的投资。 本作品所用程序简单，采纳比较指令只需一个定时器、三个辅助继电器、三个寄存器就可完成程序。该程序全部使用触点比较指令控制交通灯的变化，设计新颖，编程简单。使用一个定时器 T0 控制交通灯一个周期的运行时间，让绿灯、黄灯、红灯的一个周期的不同时间段点亮，不用考虑它们之间控制的逻辑关系，只要计算准时间即可。机械与电子工程系毕业设计（创作）开题报告书 机电一体化技术 专业 学生班级学号设计项目交通灯自动控制系统设计设计准备情况基于我们所学 plc 的相关知识和可编程控制器以与软件的设计，综合在学校的理论基础，并采纳三菱 FX2N 的可编程控制器硬件、软件的设计来制作交通灯自动控制系统设计。思路和方法南北红灯亮时，东西的绿灯也亮，绿灯亮完黄灯亮，绿灯和黄灯亮的时间相加就等于红灯亮的时间。同理另一面也是。用绿、黄、红三色发光二极管作信号灯。循环一次要 60 秒。循环期间东西方向放行时间可分为 3 个时间段：东西方向的红灯亮30s 和南北方向的绿灯亮 25s，然后南北方向的黄灯亮 5s；南北方向放行时间也分为 3 个时间段：南北方向的红灯亮 30s 与东西方向的绿灯亮25s，最后东西方向黄灯亮 5s。一个循环共需要 60s。拟重点解决的问题 1、本程序的重点对红绿灯的高低峰切换，必须时间的准确，对路面的畅通。2、各种相应器材的准备，组织相关人员的进行设计的制作。3、制作设计所需要的编程硬件和软件的选择。计划进度2024 年 5 月 1 号至 2013 年 5 月 4 日 选定毕业设计的题目和指导老师。准备相应的器材和需求。 2024 年 5 月 5 号至 2013 年 5 月 19 日 查阅相关资料并制定设计题目。 2024 年 5 月 20 号至 2013 年 5 月 24 日 完成毕业设计初稿，并提交老师进行毕业设计审查。 2024 年 5...
