产品外观检验标准全球通用

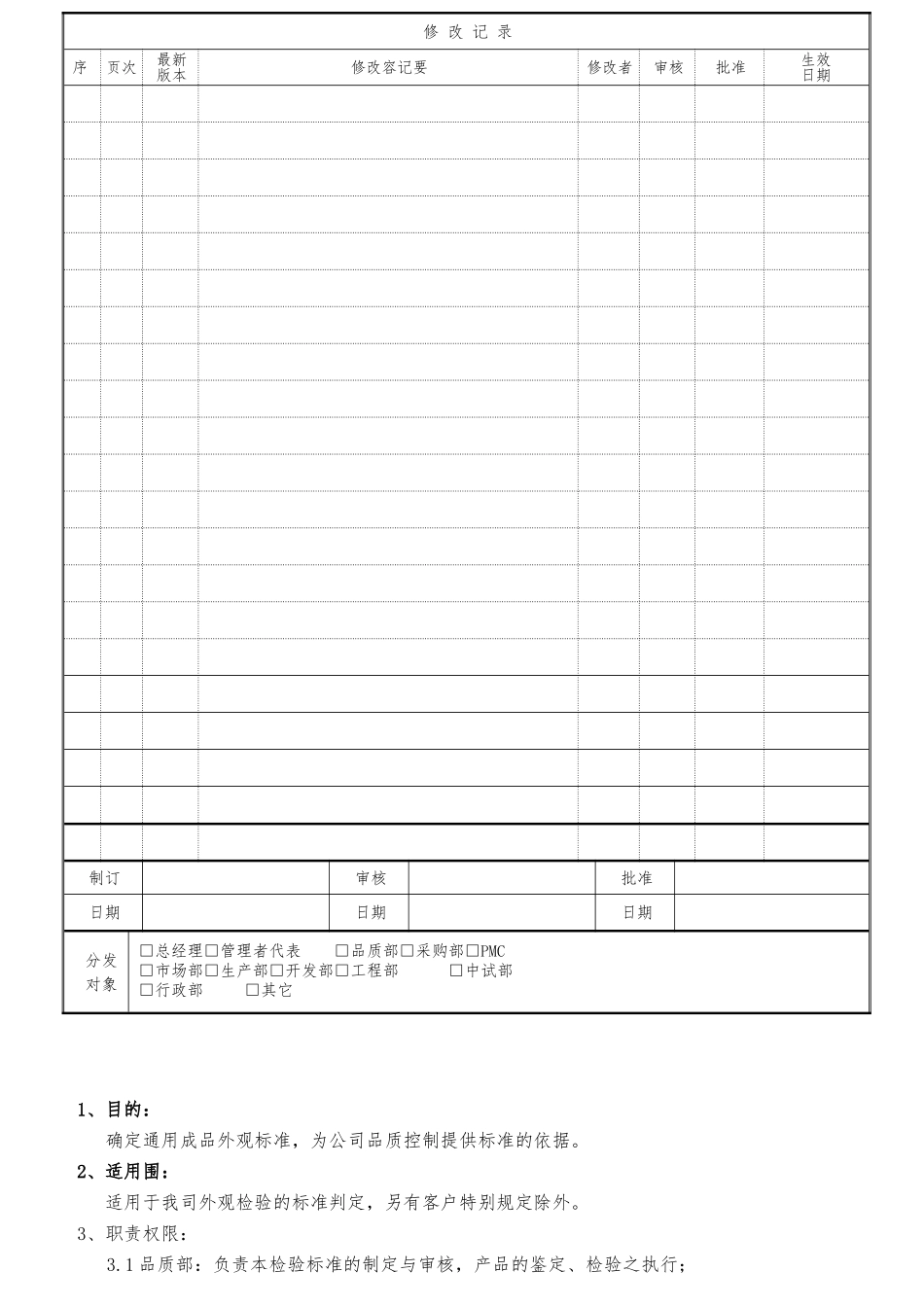

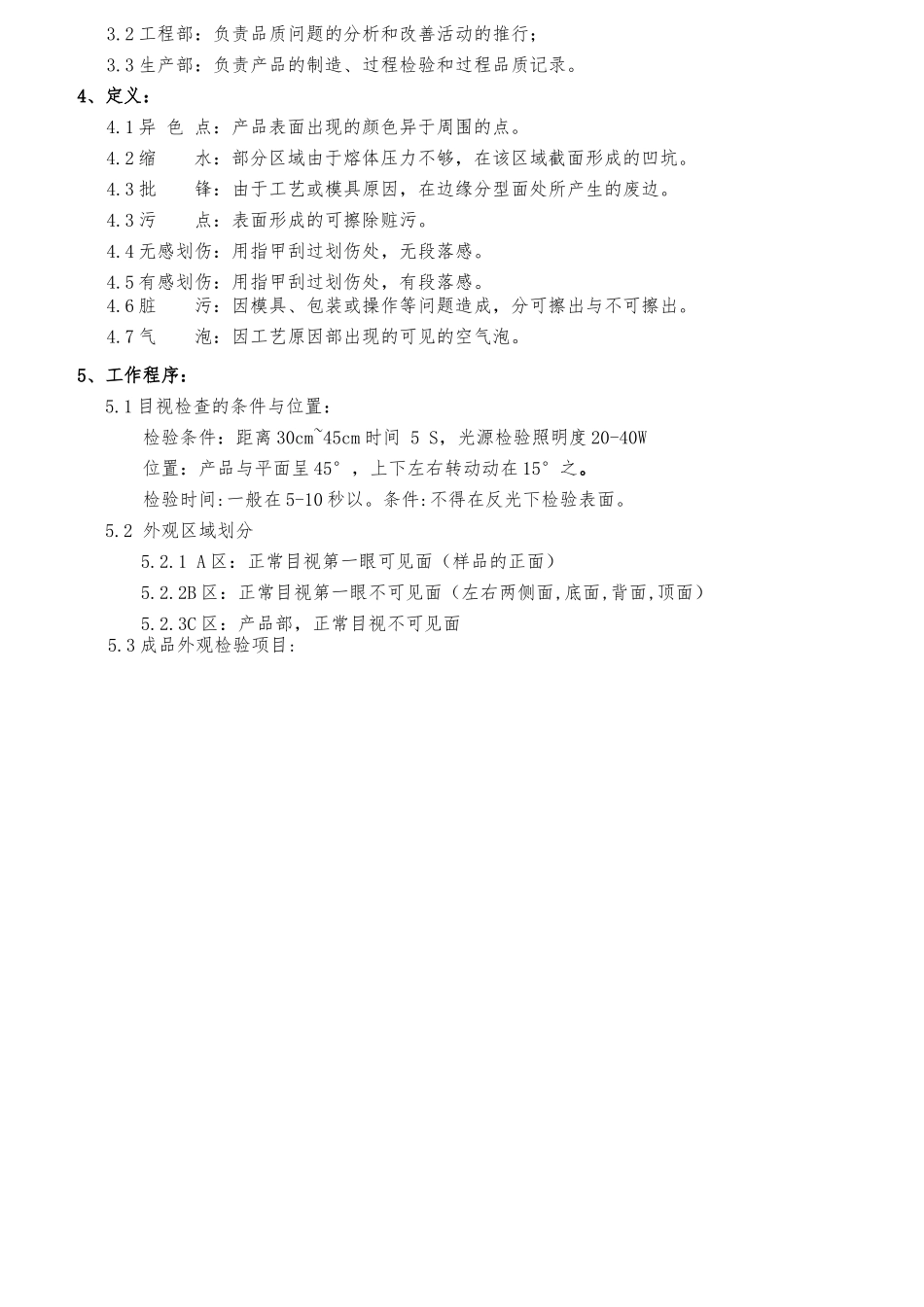

修 改 记 录序页次最新版本修改容记要修改者审核批准生效日期制订审核批准日期日期日期分发对象□总经理□管理者代表 □品质部□采购部□PMC□市场部□生产部□开发部□工程部 □中试部□行政部 □其它1、目的：确定通用成品外观标准，为公司品质控制提供标准的依据。2、适用围：适用于我司外观检验的标准判定，另有客户特别规定除外。3、职责权限：3.1 品质部：负责本检验标准的制定与审核，产品的鉴定、检验之执行；3.2 工程部：负责品质问题的分析和改善活动的推行；3.3 生产部：负责产品的制造、过程检验和过程品质记录。4、定义：4.1 异 色 点：产品表面出现的颜色异于周围的点。4.2 缩 水：部分区域由于熔体压力不够，在该区域截面形成的凹坑。4.3 批 锋：由于工艺或模具原因，在边缘分型面处所产生的废边。4.3 污 点：表面形成的可擦除赃污。4.4 无感划伤：用指甲刮过划伤处，无段落感。4.5 有感划伤：用指甲刮过划伤处，有段落感。4.6 脏 污：因模具、包装或操作等问题造成，分可擦出与不可擦出。4.7 气 泡：因工艺原因部出现的可见的空气泡。5、工作程序：5.1 目视检查的条件与位置：检验条件：距离 30cm~45cm 时间 5 S，光源检验照明度 20-40W位置：产品与平面呈 45°，上下左右转动动在 15°之。检验时间:一般在 5-10 秒以。条件:不得在反光下检验表面。5.2 外观区域划分5.2.1 A 区：正常目视第一眼可见面（样品的正面）5.2.2B 区：正常目视第一眼不可见面（左右两侧面,底面,背面,顶面）5.2.3C 区：产品部，正常目视不可见面5.3 成品外观检验项目:5.3.1 产品 A 面NO.检验项目检测工具接受可接受拒收1污点杂质气泡目测或使用标准点的透明 Film无任何污点杂质气泡一个异色点直径 R<0.3mm 或同色点直径 R<0.5mm，N≤1一个异色点直径 R≥0.3mm 或同色点直径 R≥0.5mm， N>1两个点间隔<20mm异色点直径总和<0.4mm或同色点直径总和<0.6mm两个点间隔≥20mm异色点直径总和≥0.4mm或同色点直径总和≥0.6mm间隔≤10mm 三个点，在 30CM 视间 隔 ≤ 10mm 三 个 点 ， 但 在项目判定条件说明分类CRMAMI五金件金属零件表面不可有电镀、生锈或氧化不良现象，断面氧化不可长过 3mm允许有两处间隔≤15mm。批锋不可超过 0.04mm。●金属零件表面不可有电镀不良现像。●外壳刮伤、有感刮伤不可有露底材现像。长≤1.0mm，宽≤0.2mm。●无感刮伤：A 面刮伤，长≤1.2mm，宽≤0.2mm 允许一点...
