仙桃联通建行MSAP方案

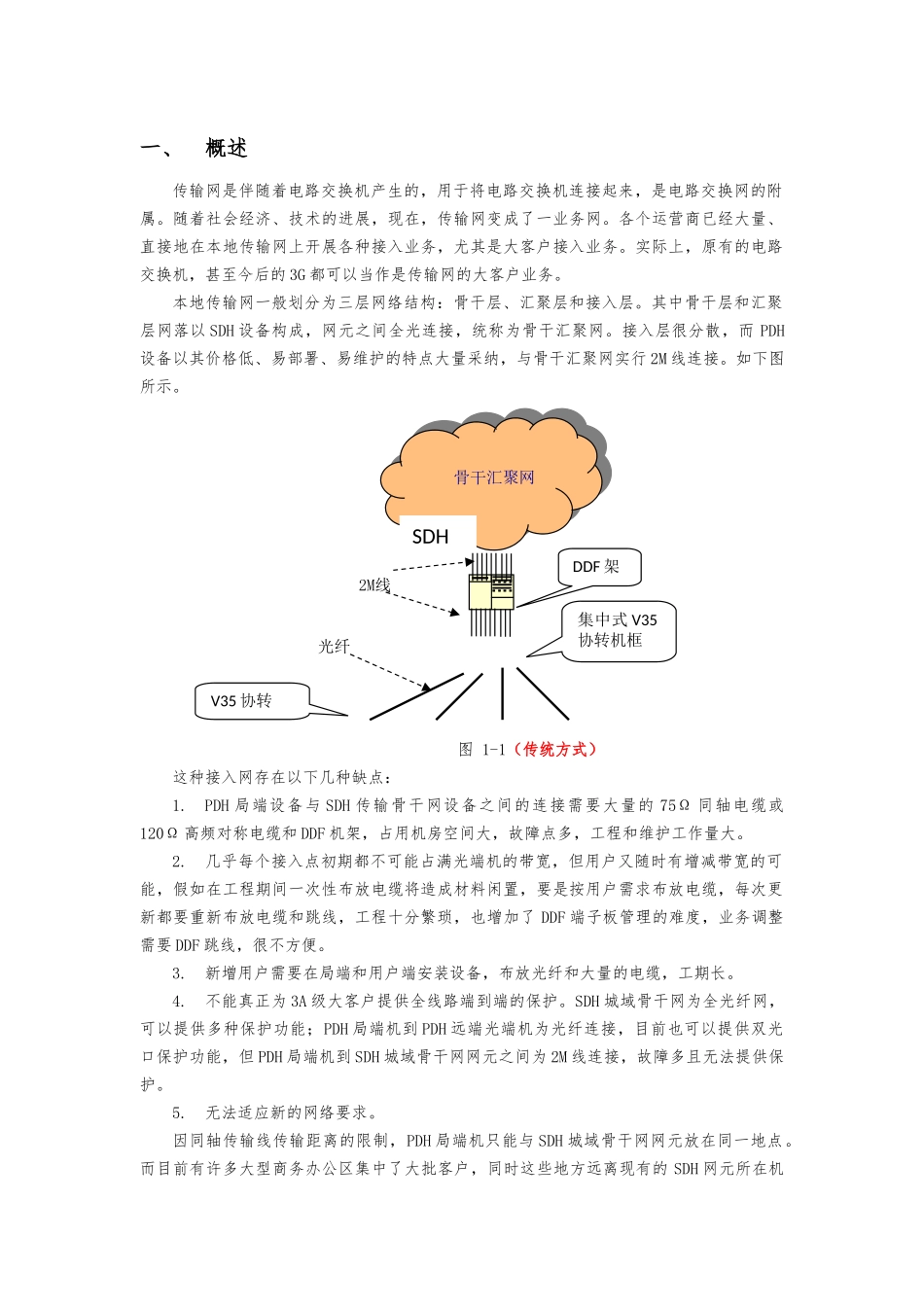

仙桃建设银行扩容改造工程改造方案建设方案拟制：绍英日期：2024.10.24校 验：日期：日期：日期：目录一、概述 1二、需求分析 2三、方案介绍 21.组网示意图 22.网管组建 33.方案特点 34.工程设备配置清单 4四、广东九博技术方案的优势 51.大容量 52.扩展性 53.可靠性 64.可维护性 6五、广东九博 MSAP 设备简介 61.系统简介 72.主要特点 83.功能介绍 10六、售后服务 171.技术支持与售后服务 172.供货期 203.质保期 20一、概述传输网是伴随着电路交换机产生的，用于将电路交换机连接起来，是电路交换网的附属。随着社会经济、技术的进展，现在，传输网变成了一业务网。各个运营商已经大量、直接地在本地传输网上开展各种接入业务，尤其是大客户接入业务。实际上，原有的电路交换机，甚至今后的 3G 都可以当作是传输网的大客户业务。本地传输网一般划分为三层网络结构：骨干层、汇聚层和接入层。其中骨干层和汇聚层网落以 SDH 设备构成，网元之间全光连接，统称为骨干汇聚网。接入层很分散，而 PDH设备以其价格低、易部署、易维护的特点大量采纳，与骨干汇聚网实行 2M 线连接。如下图所示。 图 1-1（传统方式）这种接入网存在以下几种缺点：1.PDH 局端设备与 SDH 传输骨干网设备之间的连接需要大量的 75Ω 同轴电缆或120Ω 高频对称电缆和 DDF 机架，占用机房空间大，故障点多，工程和维护工作量大。2.几乎每个接入点初期都不可能占满光端机的带宽，但用户又随时有增减带宽的可能，假如在工程期间一次性布放电缆将造成材料闲置，要是按用户需求布放电缆，每次更新都要重新布放电缆和跳线，工程十分繁琐，也增加了 DDF 端子板管理的难度，业务调整需要 DDF 跳线，很不方便。3.新增用户需要在局端和用户端安装设备，布放光纤和大量的电缆，工期长。4.不能真正为 3A 级大客户提供全线路端到端的保护。SDH 城域骨干网为全光纤网，可以提供多种保护功能；PDH 局端机到 PDH 远端光端机为光纤连接，目前也可以提供双光口保护功能，但 PDH 局端机到 SDH 城域骨干网网元之间为 2M 线连接，故障多且无法提供保护。5.无法适应新的网络要求。因同轴传输线传输距离的限制，PDH 局端机只能与 SDH 城域骨干网网元放在同一地点。而目前有许多大型商务办公区集中了大批客户，同时这些地方远离现有的 SDH 网元所在机骨干汇聚网SDH网元2M线集中式 V35协转机框V35 协转光纤DDF 架房。假如采纳 PDH 接入...
