低压电气配电柜、操作台、操作箱使用说明书

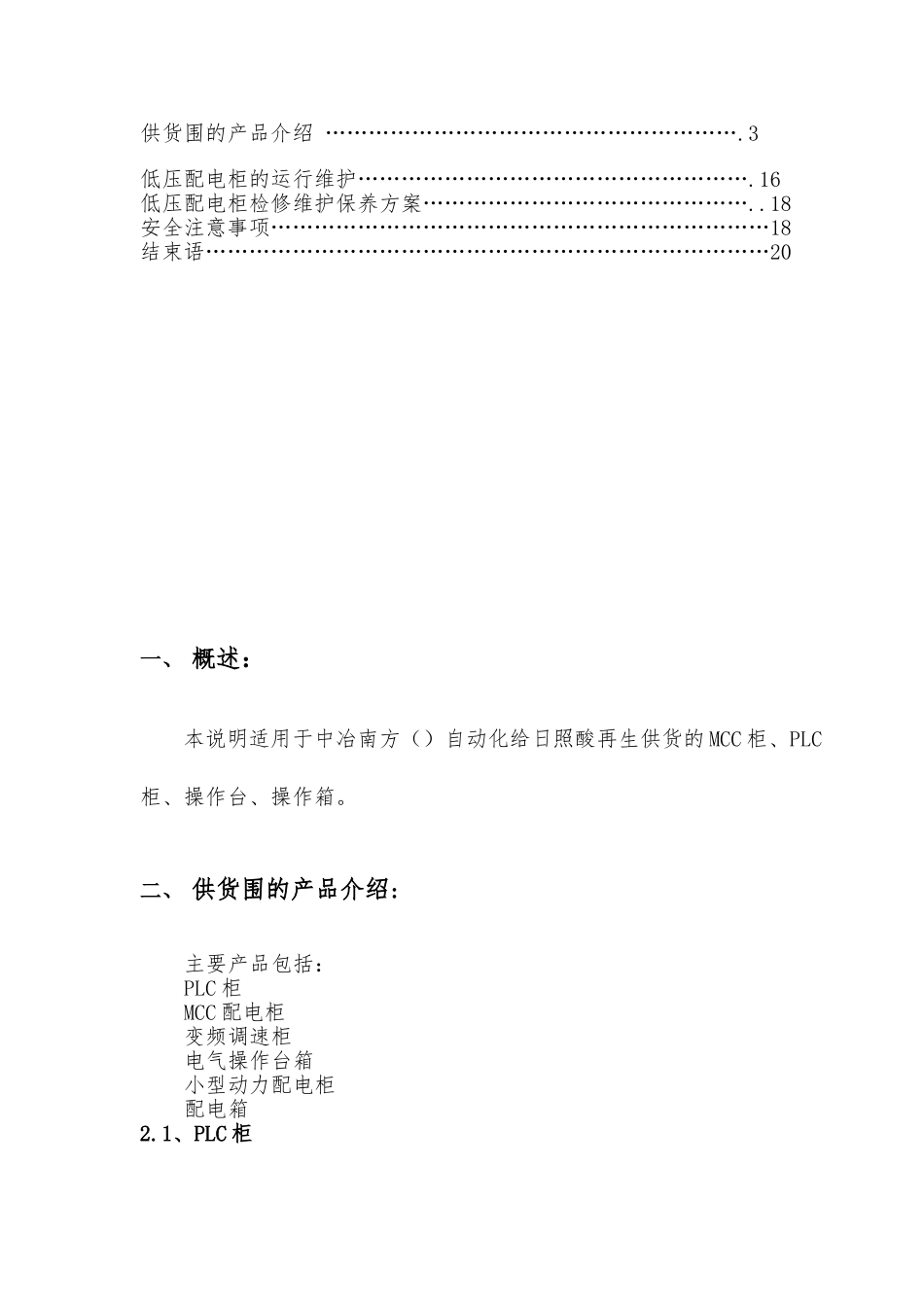

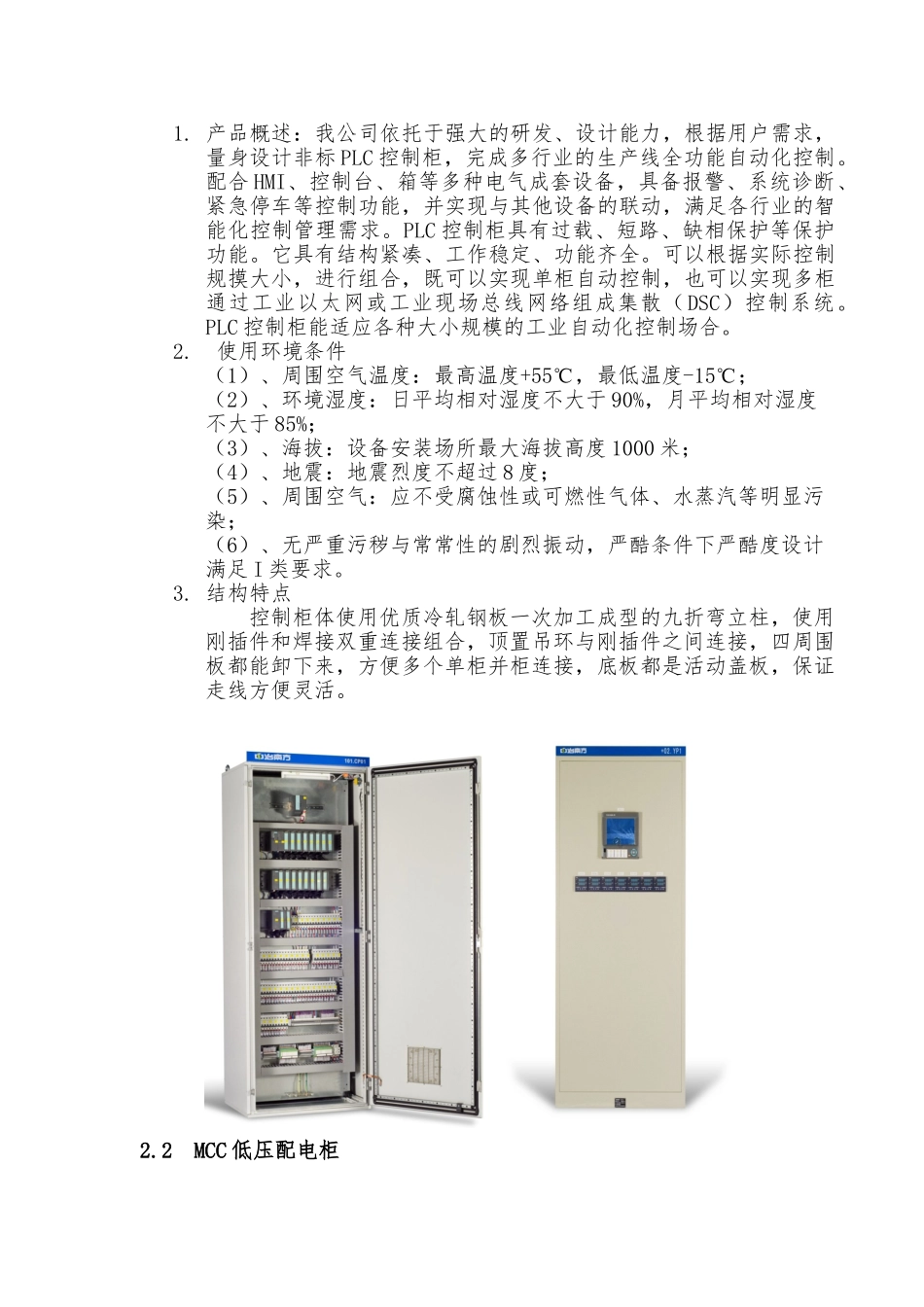

低压电气配电柜、操作台、操作箱使用说明书中冶南方（）自动化二○一六年 四 月目 录概述 …………………………………………………………………….3供货围的产品介绍 ………………………………………………….3低压配电柜的运行维护……………………………………………….16低压配电柜检修维护保养方案………………………………………..18安全注意事项……………………………………………………………18结束语……………………………………………………………………20一、 概述：本说明适用于中冶南方（）自动化给日照酸再生供货的 MCC 柜、PLC柜、操作台、操作箱。二、 供货围的产品介绍:主要产品包括：PLC 柜MCC 配电柜变频调速柜电气操作台箱小型动力配电柜配电箱2.1、PLC 柜1. 产品概述：我公司依托于强大的研发、设计能力，根据用户需求，量身设计非标 PLC 控制柜，完成多行业的生产线全功能自动化控制。配合 HMI、控制台、箱等多种电气成套设备，具备报警、系统诊断、紧急停车等控制功能，并实现与其他设备的联动，满足各行业的智能化控制管理需求。PLC 控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DSC）控制系统。PLC 控制柜能适应各种大小规模的工业自动化控制场合。2. 使用环境条件（1）、周围空气温度：最高温度+55℃，最低温度-15℃；（2）、环境湿度：日平均相对湿度不大于 90%，月平均相对湿度不大于 85%； （3）、海拔：设备安装场所最大海拔高度 1000 米；（4）、地震：地震烈度不超过 8 度；（5）、周围空气：应不受腐蚀性或可燃性气体、水蒸汽等明显污染；（6）、无严重污秽与常常性的剧烈振动，严酷条件下严酷度设计满足 I 类要求。3. 结构特点控制柜体使用优质冷轧钢板一次加工成型的九折弯立柱，使用刚插件和焊接双重连接组合，顶置吊环与刚插件之间连接，四周围板都能卸下来，方便多个单柜并柜连接，底板都是活动盖板，保证走线方便灵活。2.2 MCC 低压配电柜1. 产品概述：MCC 电机控制中心是将各种电机控制单元与计量设备高度集成的电气成套设备，用于对单台电机和整条生产线电机进行统一的控制盒保护。2. 产品分类：MCC 低压配电柜按柜型可分为 GWF 低压配电柜，GGD 沟通低压配电柜，GCK 低压抽出式配电柜。3. 使用环...
