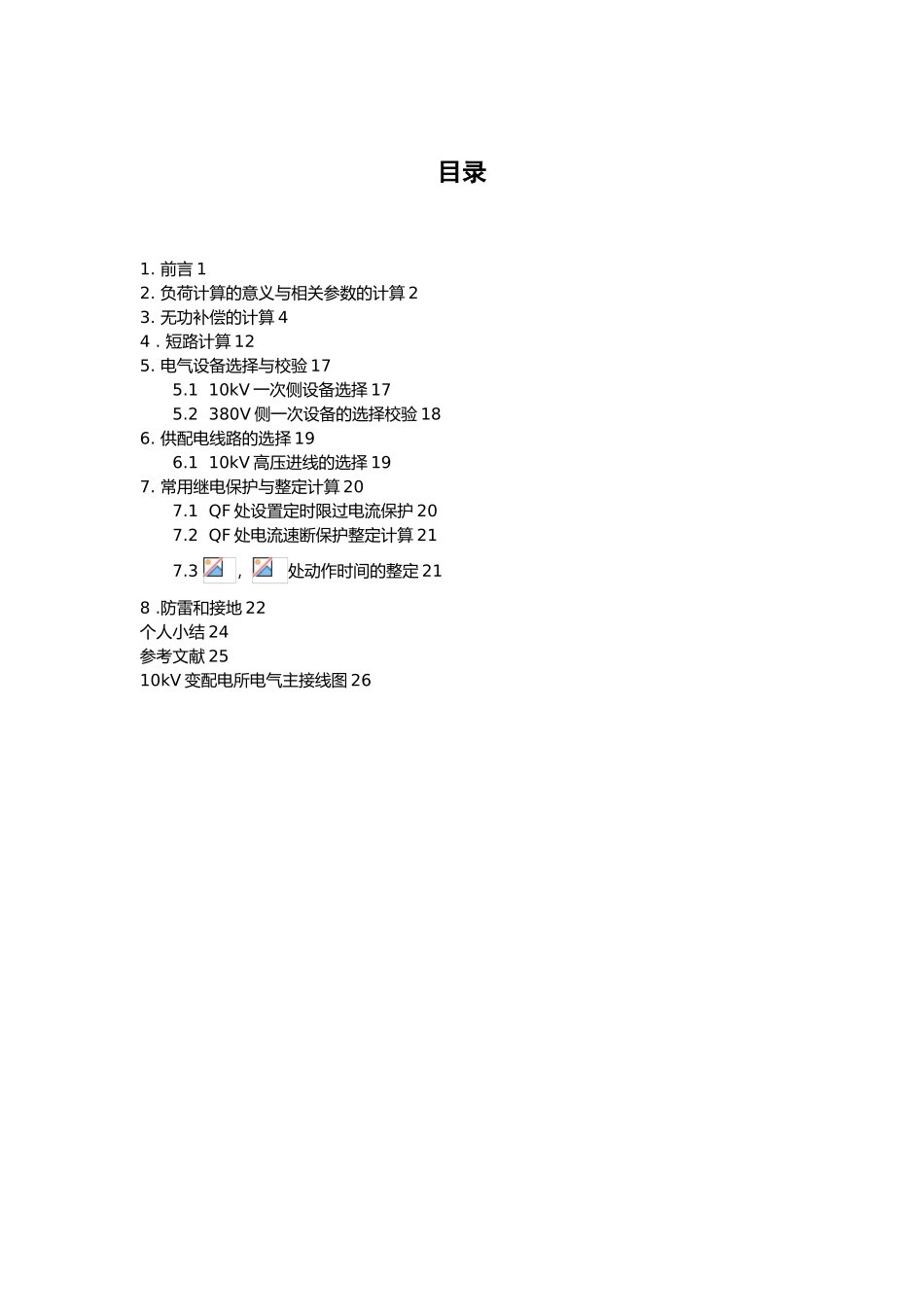

目录1. 前言 12. 负荷计算的意义与相关参数的计算 23. 无功补偿的计算 44 . 短路计算 125. 电气设备选择与校验 175.1 10kV 一次侧设备选择 175.2 380V 侧一次设备的选择校验 186. 供配电线路的选择 196.1 10kV 高压进线的选择 197. 常用继电保护与整定计算 207.1 QF 处设置定时限过电流保护 207.2 QF 处电流速断保护整定计算 217.3 ，处动作时间的整定 218 .防雷和接地 22个人小结 24参考文献 2510kV 变配电所电气主接线图 261. 前言随着现代工业迅速进展，工厂供电的可靠性日益显得尤为突出。一旦外部电源中断，将给工厂的生产造成巨大的损失，严重影响了工业生产和人民的生活，同时影响我国国民生产总值。因此，做好工厂供电工作对于进展工业生产，实现工业现代化，具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1） 安全 在电能的供应、分配和使用中，不应发生人身事故和设备事故。（2） 可靠 应满足电能用户对供电可靠性的要求。（3） 优质 应满足电能用户对电压和频率等质量的要求（4） 经济 供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。课程设计是学习中的一个重要环节，通过课程设计可以巩固本课程理论知识，掌握供配电设计的基本方法，通过解决各种实际问题，培育独立分析和解决实际工程技术问题的能力，同时对电力工业的有关政策、方针、技术规程有一定的了解，在计算、绘图、设计说明书等方面得到训练，为今后的工作奠定基础。本设计可分为九部分：用户负荷计算和无功功率计算与补偿；变电所位置和形式的选择；确定主接线方案；短路电流的计算；变电所一次设备的选择与校验；用户电源进线与用户高压配电、低压配电线路的选择；保护装置的选择和其整定装置的计算；心得和体会；附参考文献。由于设计者知识掌握的深度和广度有限，本设计尚有不完善的地方，敬请老师、同学批判指正。2. 负荷计算的意义与相关参数的计算2.1 负荷计算的意义负荷计算是设计的基础,它决定设备容量的选用,管网系统的规模以与工程总造价等,这是技术人员熟知的事实。但是近几年来用估算的方法替代了负荷计...
